Команда удлинение для красных линий в nanoCAD GeoniCS

Оксана

Возник вопрос (проблема): красные линии, построенные в программе geonics, не реагируют на команду "удлинение", при этом спокойно обретаются. С чем может быть связано и как это исправить?

Евгений

Добрый день.

Что значит не реагируют ?

Пришлите пожалуйста Ваш чертёж+проект и видео/скриншоты с Вашим затруднением.

Оксана

https://forum.nanocad.ru/discussion/comment/4229#Comment_4229

удлинение.zip

Добрый день! Не реагирует - пишет, что нет пересечения с кромкой. Красные линии предварительно построены в geonics через стандартную команду "построение горизонталей".

В zip видео с моей попыткой удлинить красные линии до края дороги и dwg файл с проектом.

Евгений

Добрый день.

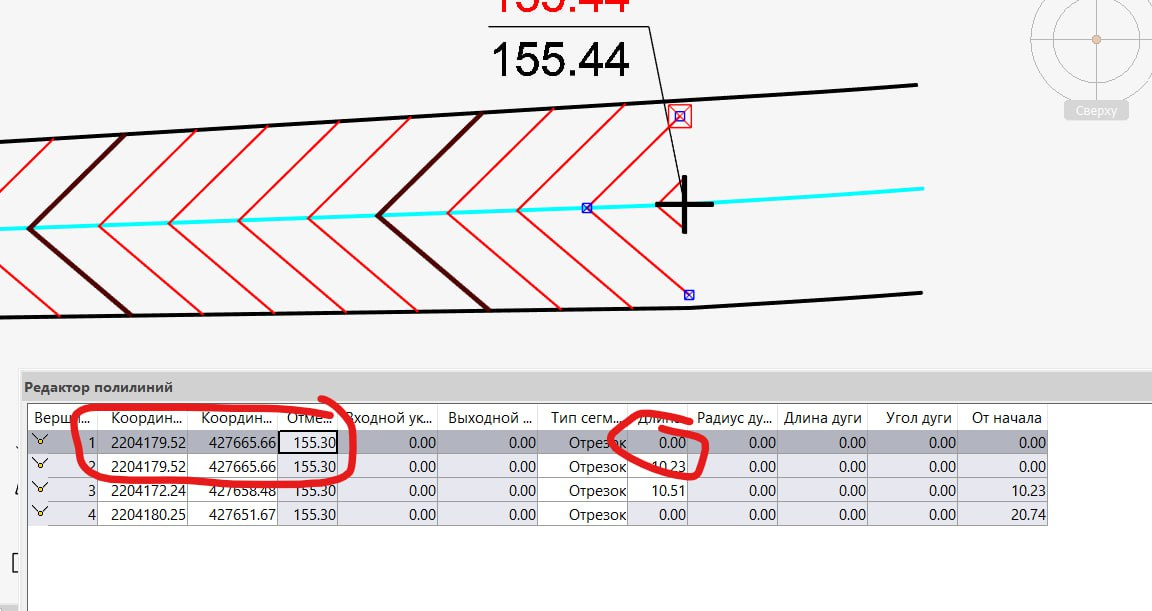

Удлинение полилинии не происходит, если в одной вершине - два узла. Это можно проверить с помощью Табличного редактора.
Решение - удалить дубликаты узлов. Это можно сделать в Табличном редакторе. После удаления дублирующихся вершин, полилиния удлиняется нормально

Оксана

Добрый день еще раз! Спасибо за ответ! А как найти табличный редактор полилиний?

Евгений

https://forum.nanocad.ru/discussion/comment/4274#Comment_4274

Общая часть > Утилиты (конвертация, слои, растры, отрисовка, редактирование, конструирование) > Pедактирование > Pедактирование отрезков и полилиний (тополиний, геолиний) > Pедактировать контур > Табличный редактор
