Улетает содержимое дефолтного шаблона. Почему?

omsksn

Как сделать, что бы при открытии шаблона, его содержимое не улетало?

Как будто вид меняется.

Это шаблон дефолтный (видно, что содержимое улетает по знчку ПСК):

https://rutube.ru/video/private/ebb1383bd0607491ab67810c8aae9526/?p=KOpVPuCdkz57F3nmYZTw4A

Это самодельный шаблон (видно, что улетает по кругу):

https://rutube.ru/video/private/bc7040ac3d40444c2fe09257e5f49b87/?p=GhoVIciQzslmgZ_ROCNB5A

Файл самодельного шаблона приклыдываю

_шаблон_самодельный.7z

Olga94

Заметила, что ситуация чуть лучше, если в настройках оформления сохранить масштаб символов 1:1
А в целом, тоже не пойму, почему при создании нового чертежа по шаблону, все улетает.

Если просто открыть dwt как файл - то нормально, но нужно чтобы создание нового чертежа по шаблону было как при сохранении относительно области модели.

Olga94

Попробуйте задать лимиты побольше (84100, 59400) или поменьше, и пересохранить шаблон

doctorRAZ

https://forum.nanocad.ru/discussion/comment/4618#Comment_4618

При создании чертежа по шаблону лимиты сбрасывает на А1 лежа. (По заданному масштабу символов)

С началом в 0,0

По этой жэж области делает зум и пан

Я вчера даже с картинкой давал.

Опять потерли вместо того что бы перенести в нужную тему(

Лучшеб с таким рвением баги чинили

Olga94

И это не изменить?

doctorRAZ

https://forum.nanocad.ru/discussion/comment/4620#Comment_4620

к сожалению не под все нанобаги удается костылик подставить

поэтому сделал тематические чертежи-шаблоны *.dwg

начинаю работу с подходящего чертежа, либо сразу копирую в папку проекта, либо saveas

шаблоны конечно красиво, но как всегда криво

Olga94

https://forum.nanocad.ru/discussion/comment/4622#Comment_4622

Спасибо за Ваши пояснения и советы!

doctorRAZ

кстати

я тут в связи с жесткими фризами нанокада на подложках PDF и растрах, временно пересел на оригинал (там фризов нет, там другие приколы)

Докладываю:

автокад при открытии шаблона открывает не сохраненный вид чертежа, он тупо делает zoomAll
нано жэж делает FITSEL по виртуальному А1 (альбом) с учетом масштаба символов пространства
и тот и этот подход имеют право быть
так что думаю это не бага, а особенность реализации

если понимать что, как и почему, то с этим вполне можно жить

Olga94

https://forum.nanocad.ru/discussion/comment/4624#Comment_4624

Спасибо большое,
теперь точнее понимаю что происходит при создании чертежа по шаблону.

doctorRAZ

для тех кто желает при открытии шаблона поведения как в оригинале

лиспик костылик

; Всего доступно 7 шаблонов

; порядок как заданы в настройках нано


; TemplateFiles1

; TemplateFiles2

; TemplateFiles3

; TemplateFiles4

; TemplateFiles5

; TemplateFiles6

; TemplateFiles7


(defun c:тмп ()

	(command "TEMPLATEFILES1")

	(command "ZOOMALL")

) ;_enddefun

открываем шаблон лиспом, можно наштамповать тмп1, 2,3 и т.д. или команды назвать тмпЭМ, тмпЭО...

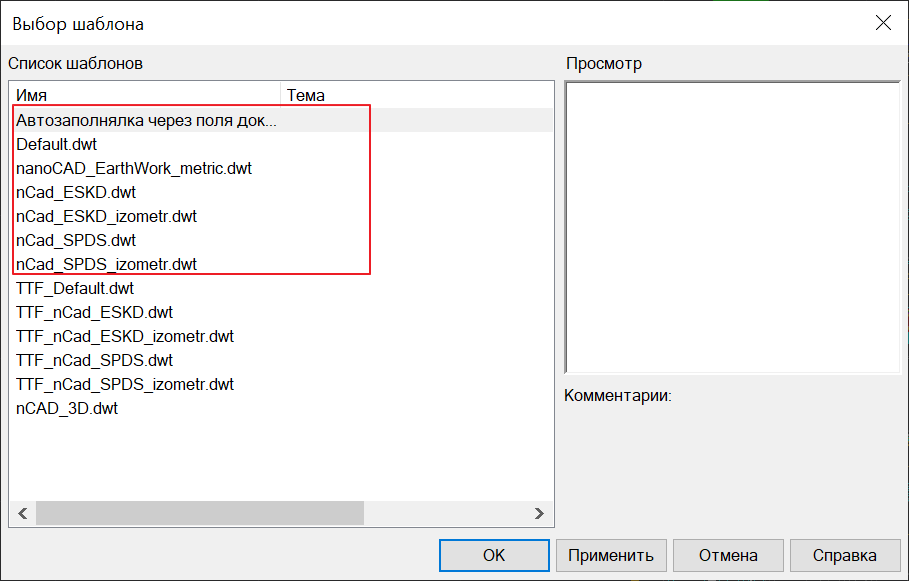

шаблоны в списке можно таскать мышкой, через ПКМ добавлять удалять

работает в нк25

Olga94

https://forum.nanocad.ru/discussion/comment/4628#Comment_4628

Спасибо за идею!

Andrey_M

И ведь в описании к нанокаду такой инфы не найдешь про видовые экраны.

Спасибо за разъяснения, doctorRAZ !
