Взаимодействие между Моделью здания в nanoCAD Электро и помещениями в CadLib

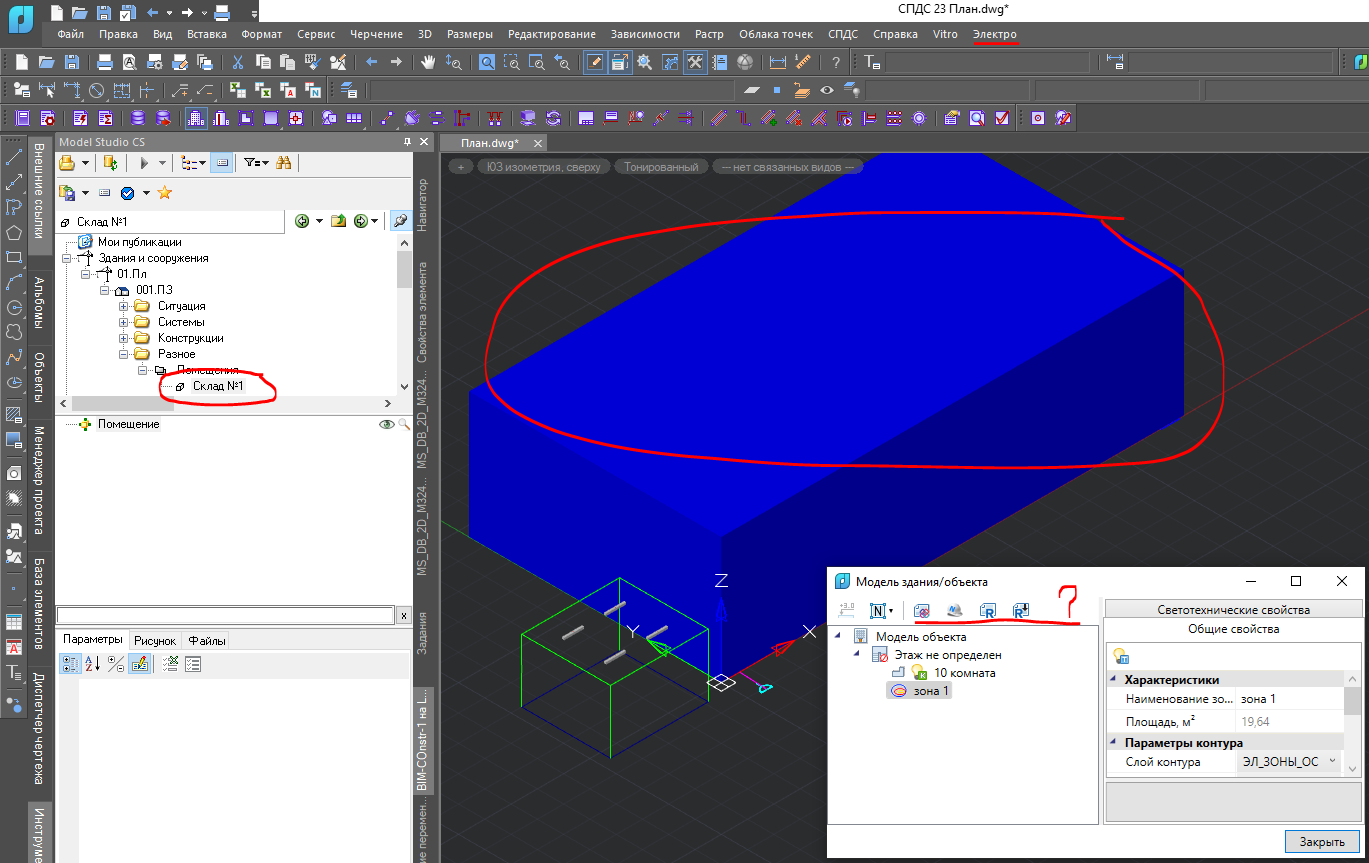

Добрый день. Подскажите, есть ли взаимодействие между Моделью здания в nanoCAD Электро и помещениями в CadLib (ModelStudio Строительные Решения)? Можно ли выполнять импорт/экспорт помещений, этажей или импорт возможен только только из Revit? Посмотреть точно можно, а как выполнить импорт не нашел. Получается только обводить?
Лучшие ответы
-
@rus_m, добрый день!
Хотела написать, что можно из Строй.реш экспортнуть помещения в ifc, а их-то уже импортнуть в модель здания, ведь он видит помещения ifc, да вот только незадача, не работает это. Различная настройка классов для экспорта не помогла, ни в MS, ни в CADLib. Помещения через панель CADLib Проект никак не передать.
Если коротко, то либо просить архитекторов вам делать помещения дополнительно через модуль СПДС и их себе добавлять (обязательно с открытой вкладкой СПДС, как у вас на скрине), либо отрисовывать вручную 😢
P.S. Очень меня огорчило2 -
@rus_m, есть небольшое дополнение. Решается экспортом помещений из CADLib, которые созданы в Строительных решениях.
Модель здания воспринимает определенную структуру ifc, только если помещениям назначен класс ifcSpace. Для этого нужно произвести следующие настройки перед экспортом в ifc из CADLib:

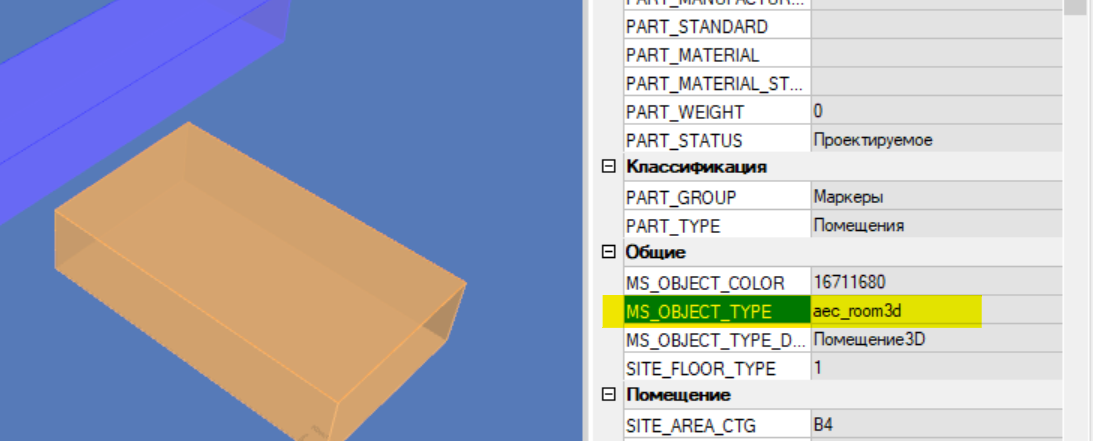

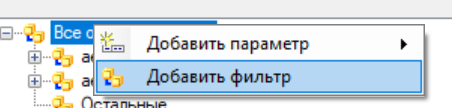

1. Смотрим на значение параметра помещений MS_OBJECT_TYPE, в данном случае это aec_room3d2. Выбираем экспорт IFC(РФРИТ), переходим в настройки профиля экспорта. Там необходимо все удалить и создать новый фильтр на основе MS_OBJECT_TYPE. Удаляем все лишнее, оставляем только для значения aec_room3d.
3. Далее, назначаем ему новый ifc класс. В списке классов выбираем ifcSpace, он находится тут:
4. Должно получиться вот так

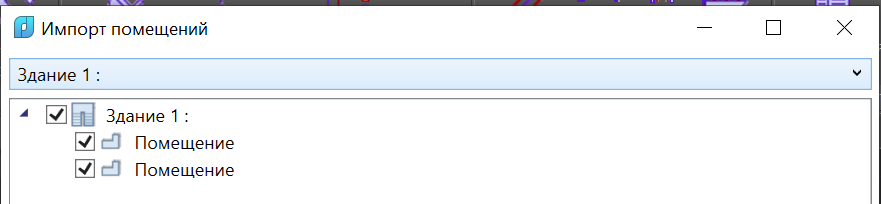

5. Сохраняем файл, а затем через модель здания в nanoCAD BIM Электро производим импорт из IFC. Помещения корректно считываются и импортируются.
12 -
Спасибо! Так получается
2
