Отчего в nanoCAD 23-24 тексты внешних ссылок выглядят по разному

doctorRAZ
doctorRAZ
отредактировано 4 апр Раздел: Технические вопросы и обсуждение функционала 2D
Сдвиг текста.zip

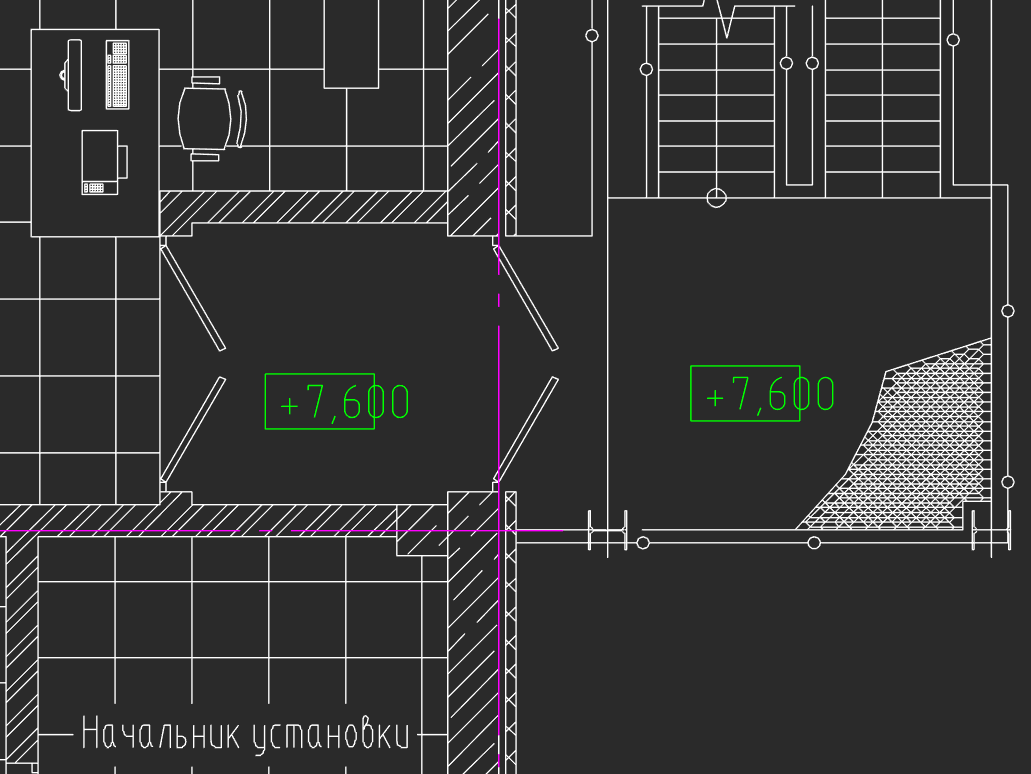

При вставке внешними ссылками чертежей содержащих мультикад объекты с текстами выполненными шрифтами TTF и одноименными стилями шрифтов (коэф сжатия !=1) , тексты смещаются.

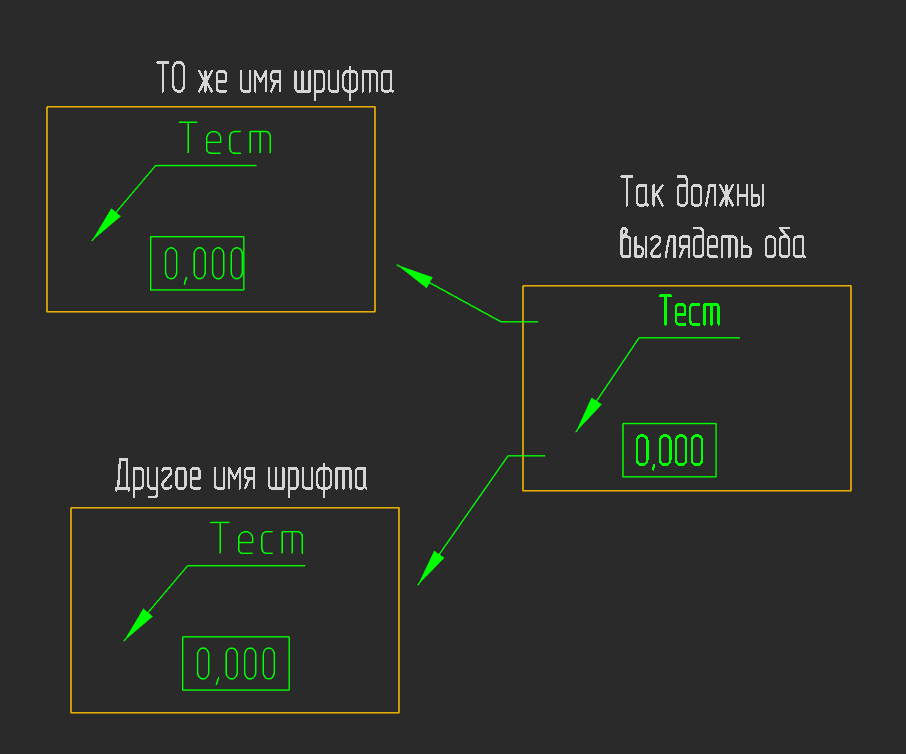

Если в xref просто изменить имя стиля шрифта больше ничего не меняя, то выглядит почти так же

=================на боевых чертежах все еще печальнее(((

Теги темы:

Ответы

  • yum
    yum

    Не получилось с 0 повторить. В Платформе пыталась.

  • doctorRAZ
    doctorRAZ
    отредактировано 5 апр

    в приложенном тестдрайве повторилось?

    шрифт должен быть TTF (ГОСТ родной нанокадовский)

    степень сжатия <1

    имя стиля шрифта должно быть одинаковое, в чертеже и xref'е

  • EdwardSt
    EdwardSt

    Сам был неприятно удивлен странностью реализации работы со шрифтами (((

    Выяснилось, что изменение параметров текстов (высота, сжатие и т.п.) внутри ссылок вполне себе корректно отражается в головном файле. Пока не доходит до изменения шрифта в стиле. После такого изменения в головном файле оно не отражается. При этом удалив ссылку и вставив файл снова получаем корректное изображение, соответствующее оригиналу.

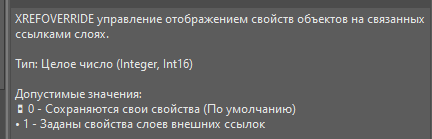

    Это относится и к еще не совсем забытому АС14. В чем сермяга - непонятно. Может какая-то переменная типа XREFOVERRIDE (относится к слоям), управляющая стилями в ссылках?


  • yum
    yum
    https://forum.nanocad.ru/discussion/comment/176#Comment_176

    В тестдрайве повторилось. Вроде с такими параметрами и задаю. Ну пошаманю еще… На всякий - тестовый файл в какой версии создавался?

  • doctorRAZ
    doctorRAZ

    В 23.1

    Там еще файл нормоконтроля участвует

  • doctorRAZ
    doctorRAZ

    в нк24 с нуля тоже не воспроизвел, но

    на файлах созданных в олд версиях в нк24 воспроизводится на ура
