Воздуховоды и трубопроводы на основе параметрической графики
Дорогие пользователи,

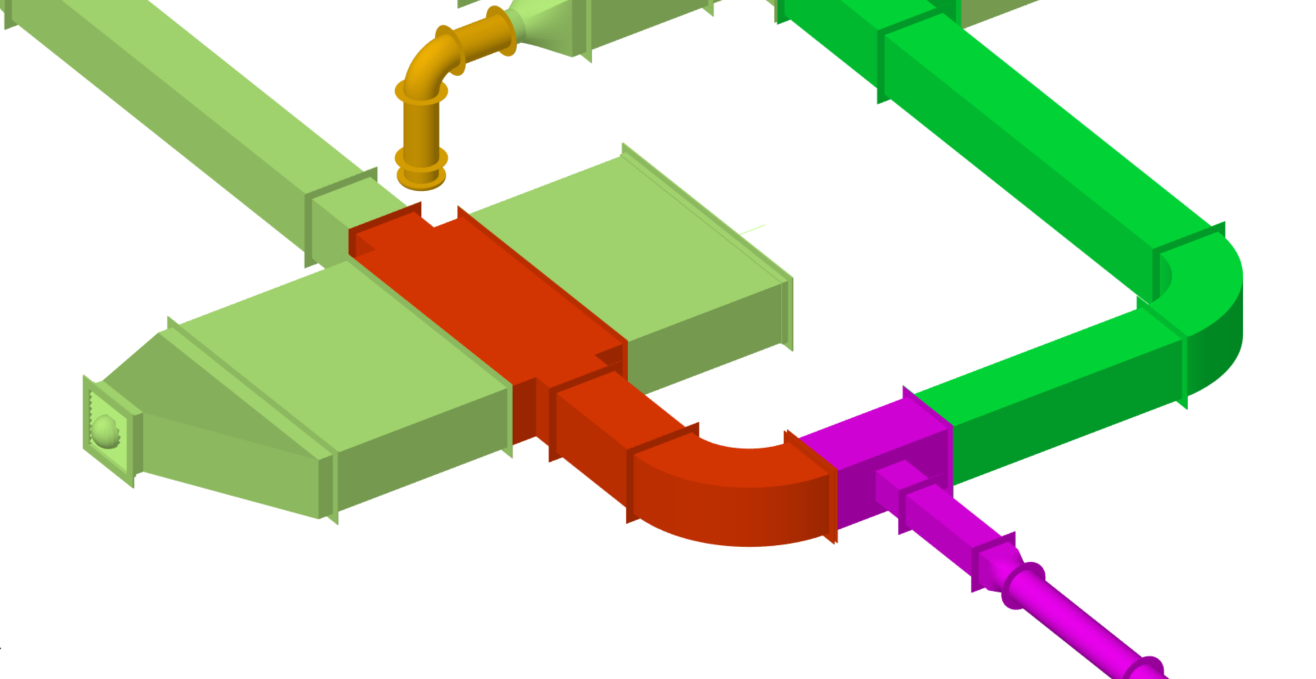

для комфортной и быстрой работы используйте линейные объекты на основе параметрической графики. Файлы для скачивания внизу этого сообщения.

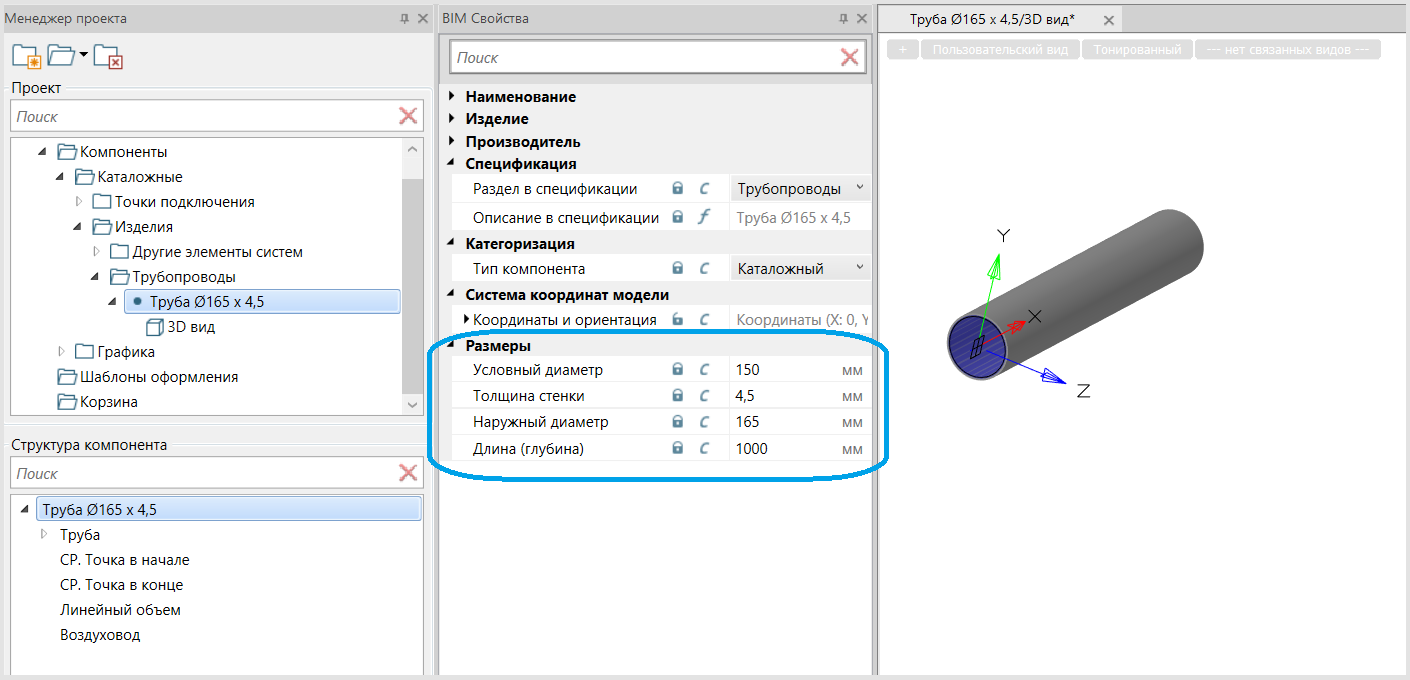

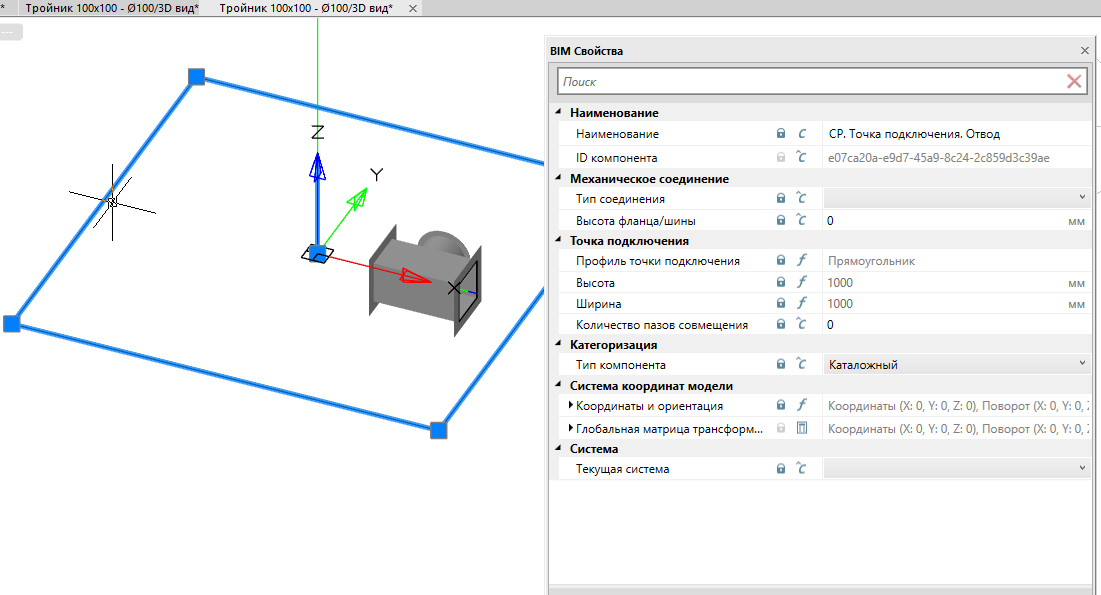

Используя их, для создания нового типоразмера достаточно скопировать существующий элемент (воздуховод, отвод, тройник, …) и задать ему нужные параметры в окне BIM Свойства:
В следующих версиях nanoCAD BIM Вентиляция такие объекты будут поставляться вместе с программой.
Список элементов систем воздуховодов:
• воздуховод круглый
• крестовина круглая
• отвод круглый
• переход круглый
• тройник круглый
Список элементов систем трубопроводов:
• труба
• заглушка
• крестовина
• отвод
• переход концентрический
• тройник
Файлы для скачивания:
Если вы видите возможность доработки, неверное поведение, у вас есть предложения по улучшению — пишите!
Комментарии
-
Обновлено 30 августа 2024: добавлены новые компоненты
Добавляем полный комплект параметрических прямоугольных воздуховодов.Список компонентов:
- Воздуховод прямоугольный
- Заглушка прямоугольная
- Отвод прямоугольный по радиусу
- Отвод прямоугольный с полкой
- Переход прямоугольный
- Переход с прямоугольного сечения на круглое
- Тройник прямоугольный
- Утка прямоугольная
- Крестовина с прямоугольными отводами
- Крестовина с круглыми отводами
- Тройник с круглым отводом
Файлы для скачивания:
1 - Воздуховод прямоугольный
-
Что-то легче дышать стало
1 -

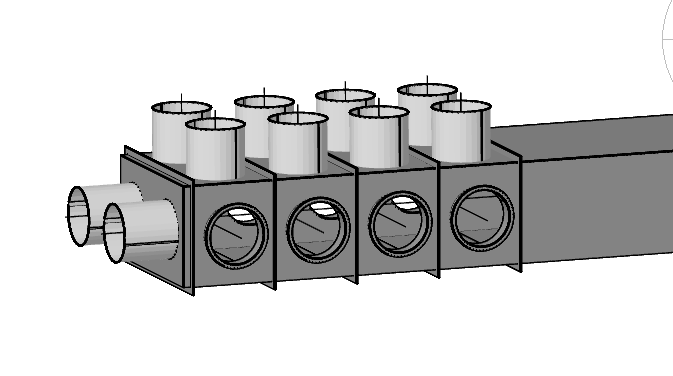

Добавлены новые компоненты в архив Прямоугольные воздуховоды nanoCAD BIM Вентиляция 24.7z:

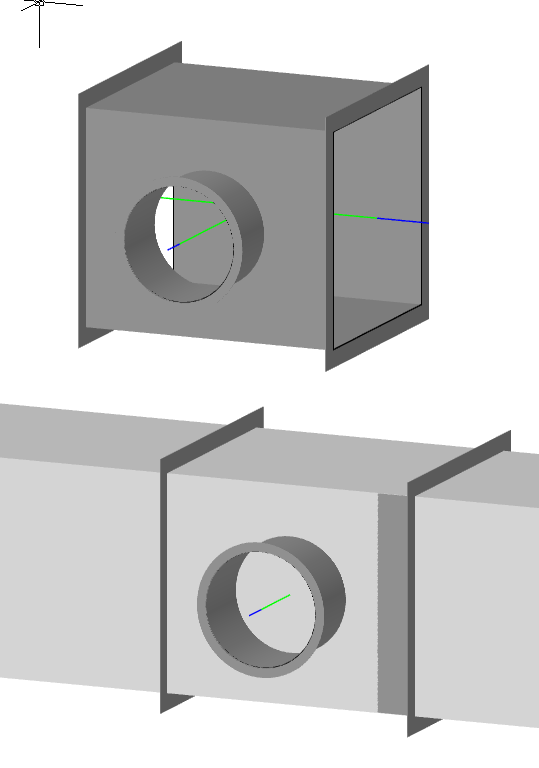

- Крестовина с прямоугольными отводами
- Тройник с круглым отводом

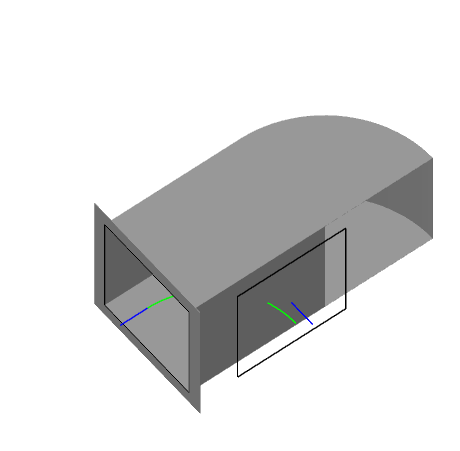

- Отвод с полкой (угол отвода как параметр)
- Крестовина с круглыми отводами
Этот архив в посте выше.
