Как перенести проект, выполненный в nanoCAD BIM Вентиляция 22, в новую версию продукта и продолжить с ним дальнейшую работу? На этот вопрос ниже представлен развернутый ответ.

Шаг 1. Конвертация графики

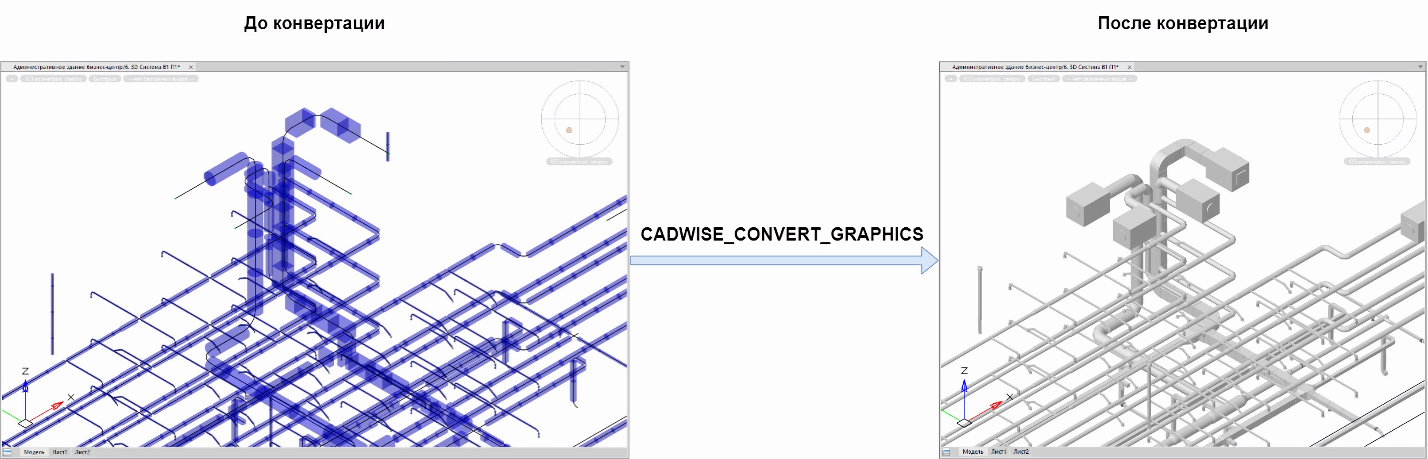

После запуска nanoCAD BIM Вентиляция 23.1 и открытия выполненного в 22-й версии проекта необходимо открыть любое представление модели и выполнить конвертацию графики, указав в командной строке CADWISE_CONVERT_GRAPHICS, после чего программа автоматически будет выполнять конвертацию графики компонентов и размещение их в определенном разделе Менеджера проекта. На рисунке 1 представлены отображения модели до конвертации и после.

Рис. 1. 3D вид систем вентиляции

Шаг 2. Конвертация Точек подключения

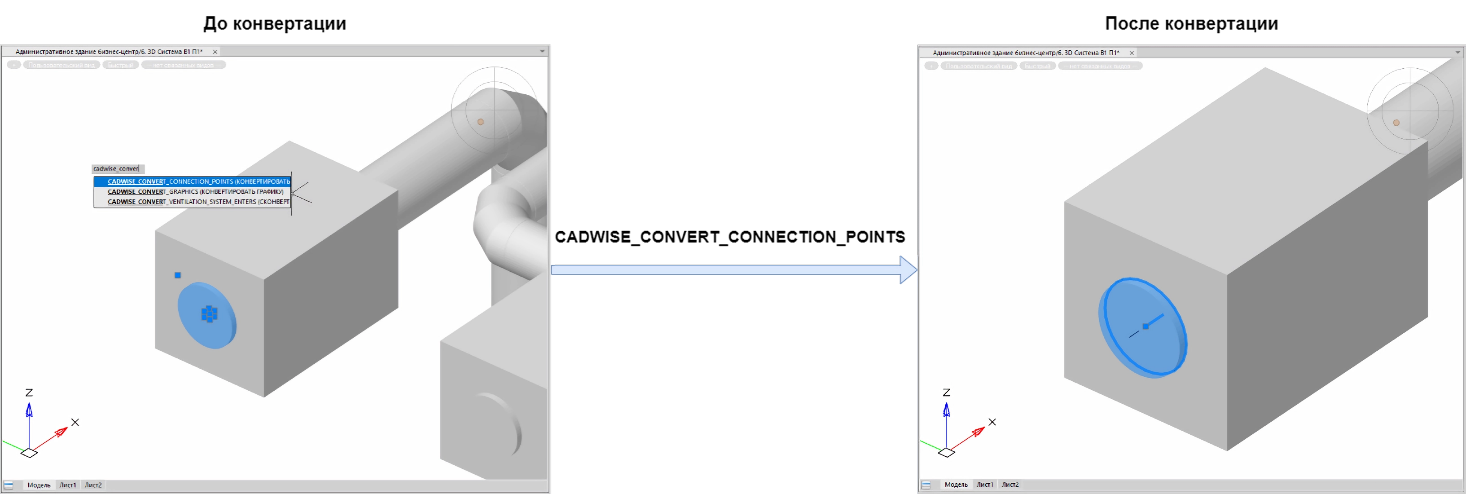

После конвертации графики компонентов проекта необходимо выполнить перенос Точек подключения. Для этого в командной строке необходимо ввести CADWISE_CONVERT_CONNECTION_POINTS, после чего программа автоматически будет выполнять конвертацию Точек подключения и размещение их в определенном разделе Менеджера проекта. На рисунке 2 представлены отображения компонента типа Вход в систему до конвертации и после.

Рис. 2. 3D вид Точки подключения

Таким образом, в nanoCAD BIM Вентиляция 23.1 происходит конвертация проектов, выполненных в ранних версиях ПО. После выполнения указанных операций можно приступать к работе. 😁
