Создание параметрического объекта в модуле СПДС

andrey__chirkin

Добрый день!

Подскажите, пожалуйста, как создать параметрический объект с возможностью отображения и скрытия текста и линий, как показано на видео?

Правильно я понимаю, реализовать ручку для переключения состояния видимости в СПДС нельзя, реализовать данный функционал возможно только через модальное окно?

Параметрический объект.rar

MCAD

»реализовать ручку для переключения состояния видимости в СПДС нельзя, реализовать данный функционал возможно только через модальное окно

Правильно понимаете.

Такой ручки нет.

Можно, например, через контекстное меню.

https://www.youtube.com/watch?v=_7Dj3wSNL4M&list=PLxzNmJ3Maam7pWN5KD8NbMmYrZQbNRlhD&index=28

или на движение grip's

https://www.youtube.com/watch?v=uFI9-gHI1Ps&list=PLxzNmJ3Maam7pWN5KD8NbMmYrZQbNRlhD&index=8

MCAD

https://forum.nanocad.ru/discussion/270/sozdanie-parametricheskogo-obekta-v-module-spds

Традиционный вопрос. А почему нельзя использовать уже имеющийся блок?

andrey__chirkin

Динамический блок не подходит, поскольку необходима ручка для растягивания объекта. На видео ручка справа.

MCAD

@Модератор , эта тема тоже не имеет отношения к параметрическому 3D моделированию. Функционал СПДС и Механики.

Не успел.

andrey__chirkin

Нельзя ли повесить на ручку событие двойного нажатия? Чтобы при одном нажатии блок растягивался, а при двойном нажатии открывалось контекстное меню.

MCAD

https://forum.nanocad.ru/discussion/comment/746#Comment_746

Нет, нельзя. И не понятно как его обрабатывать.

1 сначала выбрали объект

2. потом двойной клик по ручке?

Это разве удобно. Да и не помню нигде такого

andrey__chirkin

Согласен, так не удобно) С помощью модального окна, которое открывается при двойном нажатии на объект, получилось сделать.

MCAD

https://forum.nanocad.ru/discussion/270/sozdanie-parametricheskogo-obekta-v-module-spds

Так как не совсем понял вопрос и ситуацию с модальным окном набросал примитив.

https://www.youtube.com/watch?v=RiD_66EFj8o&list=PLxzNmJ3Maam5s8zlTFCPcKYwo1CvRwbBo&index=1

Тела документов: https://cloud.mail.ru/public/Dn1h/7ZgEEbmBX

omsksn

Всем здравствуйте. Вопрос по созданию Исполнения с "Вида с размерами"

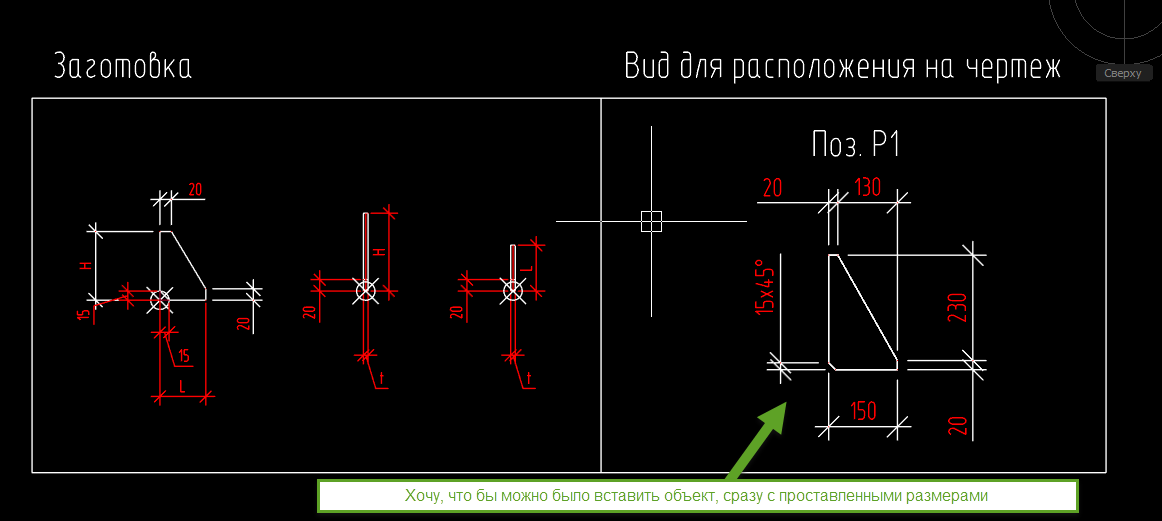

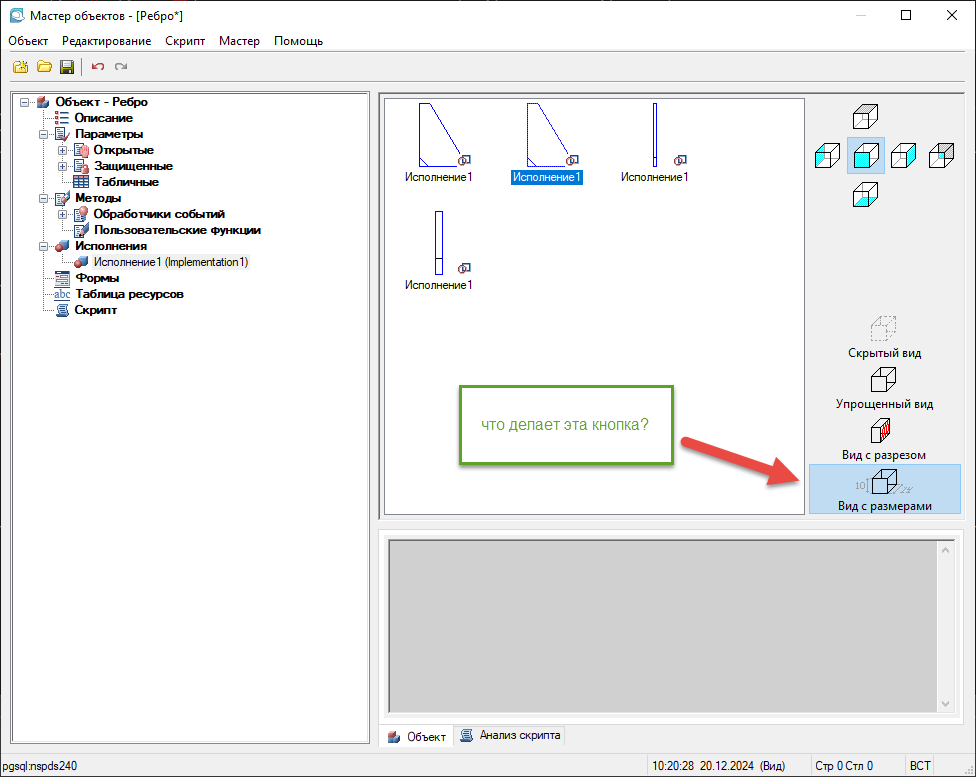

Сделал параметрический объект ребра жесткости. Хочу что бы имелся еще вид этого ребра сразу с заранее проставленными размерами. Ожидал, что вкладка "вид сразмерами" именно это и дает. Но что то результата её работы я так и неувидел. Зачем она? Что-то не нашел информации по этой кнопке

Как сделать вид с заранее проставленными размерами?

doctorRAZ

Емнип вид с размерами не очень корректно работает.

Имха удобнее образмерить на чертеже, собрать в спдс группу и сохранить в базу

omsksn

Ну так и делаю. Просто что то задался вопросом, зачем вообще эта кнопка

MCAD

https://forum.nanocad.ru/discussion/comment/3220#Comment_3220

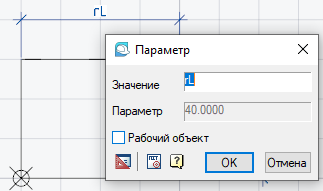

При создании исполнения снять checkBox "рабочий объект" с нужных размеров

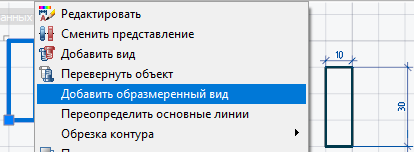

на вставленном объекте в контекстном меню выбрать

никакой динамической связи нет. Просто набор примитивов

https://cloud.mail.ru/public/ehRu/xGucuQdXu

omsksn

https://forum.nanocad.ru/discussion/comment/3237#Comment_3237

Круто! Спасибо! Еще бы понять по какой логике размеры отступают от основной линии

MCAD

https://forum.nanocad.ru/discussion/comment/3247#Comment_3247

Увы, я посмотрел в скрипте отрисовки. Не нашел логики. 🤷

MCAD

https://forum.nanocad.ru/discussion/comment/3247#Comment_3247

Посмотрел внимательнее (именно в нанокад 24) исполнение

Наверное не совсем то, что вы ожидаете, но можно руками отредактировать исполнение

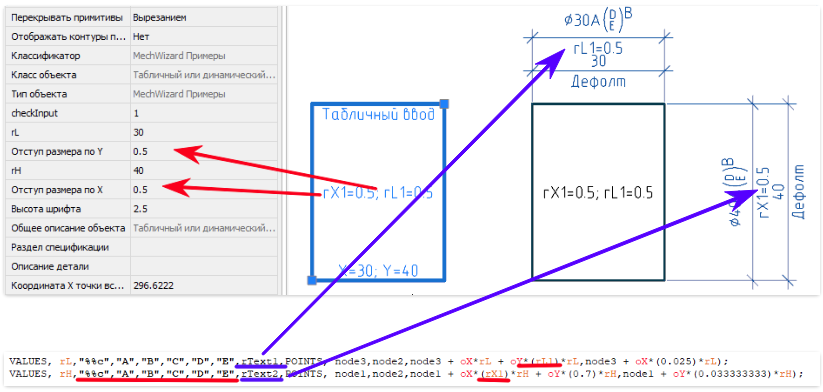

и вводить параметры на rX1 и rY1 на форме.

Размеры у которых под размерный текст "Дефолт" - созданы mechWizard (кроме, собственно, текста)

https://cloud.mail.ru/public/ehRu/xGucuQdXu

https://cloud.mail.ru/public/aUM8/bkoANZw9v

Как по мне, проще образмерить руками
