Как реализовать перемещение полки в параметрическом объекте подобно Autocad
Добрый день!
Подскажите, пожалуйста, как можно реализовать перемещение полки параметрического объекта.
Видео прилагаю.
Ответы
-
Сделать группу с выноской
0 -
Это будет даже лучше и удобнее чем можно реализовать в динамическом блоке. Где полку нужно подгонять под текст.
0 -
Что представляет собой группа с выноской?
0 -
Хотелось бы реализовать выноску в параметрическом объекте подобно выноске из стандартного функционала СПДС. Видео прилагаю.
0 -
Т.е. при перемещении за ручку должно изменяться положение не всего параметрического объекта, а только некоторых линий или происходило растяжение отдельной линии. Это возможно реализовать?
0 -
Мне кажется, что много раз уже отвечали.
PS: Уверен, что Ваш дин. блок будет нормально работать.
PSS: В целом не получится идеологию работы в Автокаде с динамическими блоками имплементировать в СПДС.
1 -
Спасибо!
1 -
Подскажите, пожалуйста, что означает r в начале названий переменных?
0 -
Скорее всего ничего. Я , например, для себя так число обозначаю.
0 -
spGroup.
любые объекты, в том числе с наложенными зависимостями .
0 -
Есть ли какой-нибудь пример?
0 -
Касаемо примера с экскаватором. Я правильно понимаю, чтобы создать ручки для разных частей параметрического объекта, необходимо разные части парам объекта записать в разные исполнения?
0 -
Да.
Но никто же Вам не мешает в обычном (не DrawRef) исполнении обоазиерить "Выноску", как вы ее называете от точки gripPoint..тогда она будет таскаться за маркером точки. Отзеркалировать с таким гипсом как в Вашем ролике нет возможности.
Делайте динамическим блоком, уж если Вам так он нравится.
0 -
Динамическим блоком реализовать не получится, поскольку необходима ручка растяжения объекта. В модальном окне есть 4 формата отображения данных в виде списка.
При выборе формата "выноска" и "резанный выноска" появляется полка, которая на текущий момент статична и не имеет ручек для перемещения и растяжения. Мне необходимо добавить ручки для изменения положения полки. Видео прилагаю.
0 -
У меня стойкое ощущение, что вы не смотрите наши примеры и ответы.
Исхожу из того, что Это решение Вам не подошло.
0 -
Тут, под роликом ссылка на объект, в котором полку можно менять в зависимости от направления.
0 -

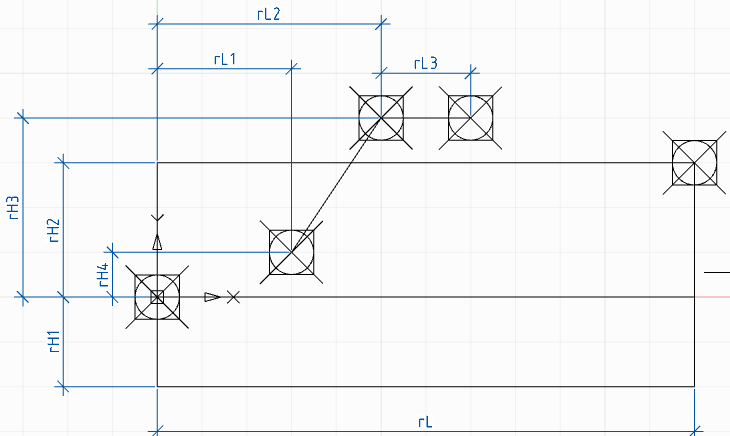

Руками ничего не делал. Все исключительно "Мастером скриптов".
rL3 считал только в function OnMakeParameters
rL3 = iff(rL2>=rL1;rL3;rL3*(-1));
Тела документов под роликом
2 -
Спасибо большое! Получилось реализовать.
1 -
И хотел бы порадоваться за Вас, но не могу. Не предназначен MechWizard для этого.
Сейчас будет следующая итерация проблем. Перенести часть примитивов на другой слой, поменять шрифт, назначить цвет отдельному объекту. Все то, что параметризатор не должен уметь делать.
Он должен распознавать и вставлять параметрические объекты. Для оформления должны использоваться другие инструменты.
1 -
Есть какие-то альтернативные инструменты для реализации подобного функционала?
0 -
Динамические блоки. Они нормально работают в платформе
0 -
Нужны ручки растягивания. Динамические блоки это к сожалению не могут.
0 -
Как так-то?
https://rutube.ru/video/private/41c0a61b3a2f536e9c0d2ece07d20f72/?p=F09DaZXoY-Gc_-z71Bs3bw
Я про блоки ничего не могу говорить. Создайте новую тему про блоки.
MechWizard тоже не умеет "ручки". Это просто grip's.
1 -
Этот блок создан в СПДС NanoCAD или в AutoCAD?
0 -
В Автокад конечно. Без СПДС GraphiCS.
0 -
Блок изначально создан в AutoCAD, и в AutoCAD корректно работает. При открытии файла в NanoCAD, при изменении ширины объекта за ручку, текст не центрируется. Поэтому весь блок с нуля приходится переделывать в СПДС.
Видео прилагаю.
0 -
Создай тему в платформе.
Блоки которые не работают в нанокад.
Редактирование вряд ли сделают, но поддержку могут поправить.
В свое время на старом форуме так много чего починили.
Пока проблема не обозначена чинить нечего
1
