Экспорт модели в формат IFC

Zeeddee

При попытке выгрузки модели в IFC-формат на 90% выдаёт ошибку о невозможности экспорта и программа самостоятельно вылетает, а в командной строке появляется подсказка "Не найдены сегменты арматуры. Экспорт объекта отменён". Подскажите, пожалуйста, как устранить данную проблему?

Лиор

Добрый день!
Относительно первого файла можно выделить три момента:

1. Ошибка в командной строке с сообщением "Не найдены сегменты арматуры. Экспорт объекта отменён" возникает из-за арматурной спирали в каждой из конструктивных сборок "Ск24 Буронабивная свая". Однако эта ошибка не приводит к сбою при экспорте. Для решения данной проблемы была создана задача с номером РМ50420.
2. Ошибка "Построение ARC 0 с текущим радиусом невозможно. Радиус увеличен." возникает из-за наличия двух выдавливаний "EXTRUSION" в параметрических объектах с элементом "дуга" радиусом 100, в то время как минимальный радиус для построения контура составляет 600. Эта ошибка не мешает экспорту.
3. Сбой при экспорте происходит из-за металлических пластин во вложенном объекте. В процессе редактирования некоторых пластин через редактор параметрического объекта вы удалили тело выдавливания (EXTRUSION), которое формируется при создании пластины. Его отсутствие и вызывает сбой при экспорте. В новой версии продукта данный дефект исправлен.

Второй файл имеет аналогичную причину сбоя, как и первый (пункт 3).

Благодарим за обратную связь!

Лиор

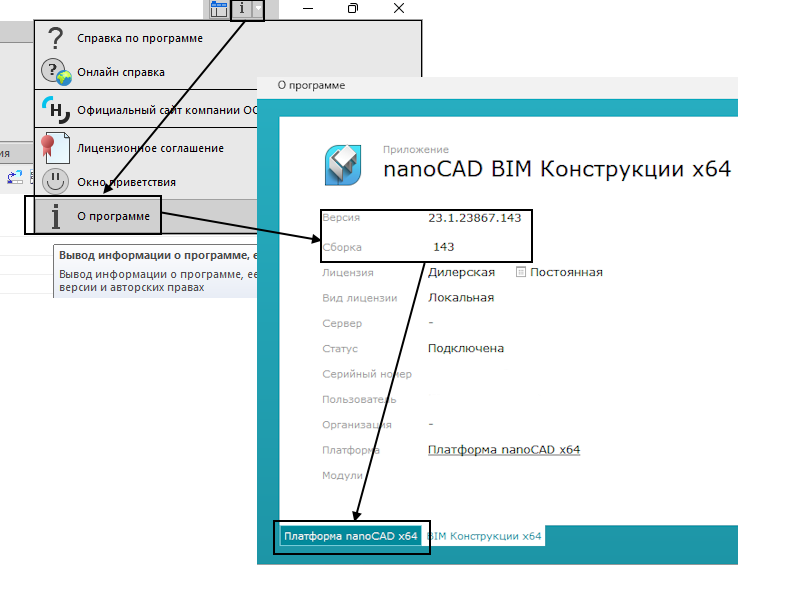

Добрый день! Сообщите, пожалуйста, ваши версии платформы nanoCAD и BIM Конструкции (О программе->Версия, Сборка) и прикрепите файл на котором воспроизводится затруднение.

Zeeddee

Платформа nanoCAD:
Версия - 23.1.6386.4419
Сборка - 6486

nanoCAD BIM Конструкции:
Версия - 23.1.23867.143
Сборка - 143
Файл не может быть прикреплён, так как его объём выше 50 Мб

Лиор

Добрый день!

Пожалуйста, прикрепите файл, используя файлообменник Нанософт (https://ftp.nanosoft.su/) или любое другое облачное хранилище, удобное для Вас.

Zeeddee

https://ftp.nanosoft.su/file_60762279866bf5a3c82606

Zeeddee

Добрый день!

Подскажите, пожалуйста, как решить проблему с экспортом файла в формат IFC.
Ссылка на исходный файл: https://ftp.nanosoft.su/file_76169815066c8331b65300
