Модуль «Топоплан»

Новые команды в модуле Топоплан

  • Новые команды для конвертации поверхностей:
    • NG_CONVERT_TO_SURFACETIN – Конвертация Сети, Многогранной сети и 3D-граней (объекты платформы nanoCAD) в Поверхность TIN (объект Civil);
    • NG_CONVERT_FROM_SURFACETIN – Конвертация Поверхности TIN (объект Civil) в Сеть, Многогранную сеть и 3D-грани (объекты платформы nanoCAD).

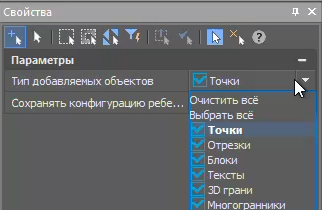

  • Новая команда Добавление объектов чертежа к поверхности (NG_MESH_ADD_OBJECTS). Добавляет следующие типы объектов:
  • Есть возможность сохранять или перестраивать рёбра треугольников.
  • Новая команда Создание горизонталей из объектов (NG_MARK_AS_CONTOUR). Теперь полилинии и 3d-полилинии можно пометить, как горизонтали, вследствие чего дня них будет возможность расстановки подписей и бергштрихов.
  • Новая команда Создание точек засечками (NG_CREATE_POINT_BY_RESECTION). В первой версии команды появилась возможность созданий новой точки Обратной угловой геодезической засечкой.
  • Новая команда Создание системы координат (NG_NEW_CRS) позволяет задать параметры и настроить свою систему координат, которую в дальнейшем можно использовать для пересчёта.
  • Новая команда Информация о системах координат (NG_CRS_INFO) отображает параметры всех систем координат в базе модуля Топоплан.

Изменения и улучшения в модуле Топоплан

  • Доработана команда построения 3D-откоса (NG_3D_SLOPE), улучшено построение штрихов откоса на углах поворота.
  • Исправлена замена блоков из классификатора, если в чертеже предварительно были выбраны знаки. Теперь есть возможность выбора опций – Заменить или Рисовать новый знак.
  • Усовершенствованы команды расстановки подписей горизонталей (NG_CREATE_CONTOUR_LABEL) и бергштрихов (NG_CREATE_BERGSTRICH). Добавлена возможность автоматической расстановки по линии. Для команды расстановки подписей горизонталей добавлена возможность выбора стиля текста и высоты. Для команды расстановки бергштрихов добавлена возможность выбора блока.

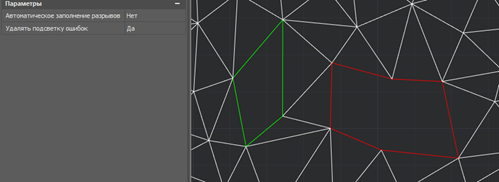

  • Команде Заполнение разрыва сети (NG_MESH_SEAL_HOLES) добавлены новые параметры: возможность подсветки найденных разрывов и автоматического их заполнения

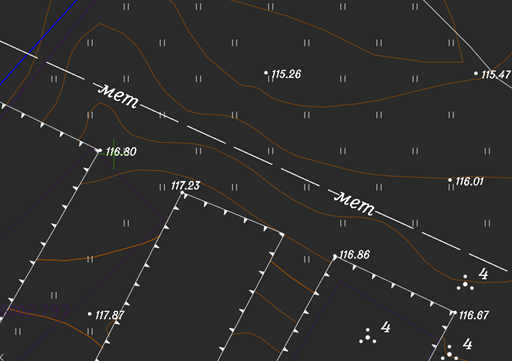

  • Новый блок в классификаторе Условных знаков (NG_CLASSIFICATOR) для установки нестандартных подписей коммуникаций:

При добавлении точки к поверхности (NG_MESH_VERTEX_ADD) добавлена подсветка грани и ребра.

В команде построения горизонталей (NG_CREATE_CONTOUR_LINE) появилась возможность создания слоя с пользовательским именем.

Для инструмента создания геоточек (NG_CREATE_POINTS) добавлена новая опция – создание блоков вручную.

Исправлены дефекты команды добавления структурных линий (NG_MESH_STRUCTURAL_CREATE). Улучшен режим множественного добавления объектов.

Команде создания точек интерполяцией (NG_CREATE_POINTS_BY_INTERPOLATION) добавлена опция создания точек в начале и конце.

При разбивке облака точек командой NG_EXPLODE_POINTCLOUD размером более, чем 100000 точек, теперь есть возможность разбивки только на объекты – точки. Для облаков менее, чем 100000 точек по-прежнему остаётся возможность разбивки на геоточки и блоки.

Командам Добавление точки (NG_MESH_VERTEX_ADD) и Добавление группы точек (NG_MESH_VERTEX_ADD_BY_POINTS) добавлена возможность добавления новых точек за границей поверхности.
