Коническая резьба 3D
При выборе конической наружной или внутренней поверхности с конусностью 1/16 в списке Стандарт диалога 3D-резьба добавлены следующие варианты для выбора:

• Метрическая коническая ГОСТ 25229-82;
• Дюймовая коническая ГОСТ 6111-53;
• Трубная коническая ГОСТ 6211-81.

На любую коническую резьбу с нужной конусностью можно наложить любой типоразмер конической резьбы, выбор типоразмера происходит через выпадающий список Обозначение диалога 3D-резьба. Фаски на концах резьбы учитываются также как и для цилиндрической, то есть не мешают её построению.

Автоматическое скрытие касательных кромок

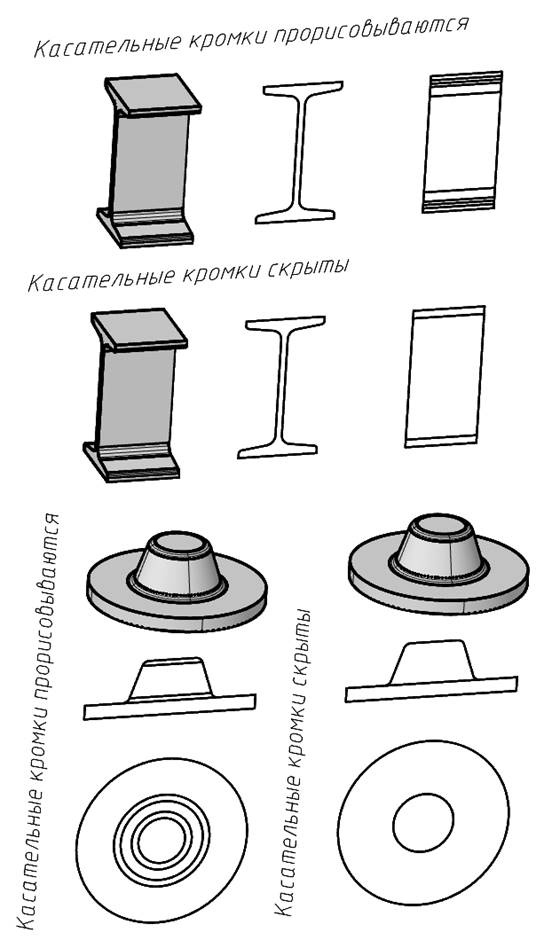

Для видов с 3D-моделей в свойствах заведён переключатель Показывать касательные кромки. Если этот переключатель переставить в положение Нет, то произойдёт автоматическое подавление касательных кромок на видах. При этом остаются прорисованными касательные кромки скруглений, если это скругления с плоской поверхностью и касательная кромка находится дальше плоской поверхности по направлению взгляда на виде.
