Что нового в Платформе nanoCAD 24.1

Spirin

Новый функционал Платформы nanoCAD

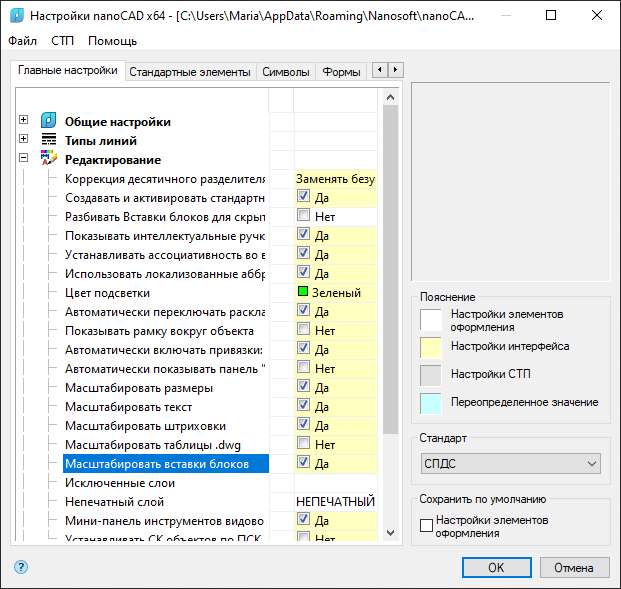

Добавлена новая настройка Масштабировать вставки блоков (НАСТРОЙКИ (PARAMS) – вкладка Главные настройки – раздел Редактирование), позволяющая включать и отключать масштабирование блоков. По умолчанию опция включена, блок масштабируется при изменении масштаба символов.

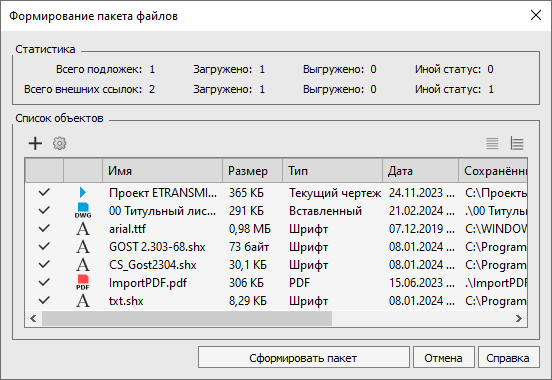

Обновлён дизайн и оптимизирована работа диалога Формирование пакета файлов (ETRANSMIT). Изменены иконки типов файлов, добавлена возможность множественного выбора файлов с помощью клавиш SHIFT и CTRL.

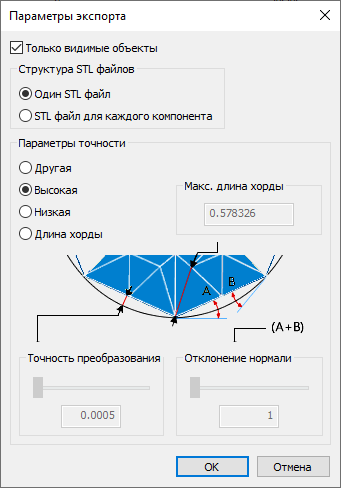

Добавлена возможность задания точности экспорта (EXPORT) в формат STL (*.stl) путём указания максимально допустимого расстояния между соседними точками (Макс. длина хорды).

Для более удобного взаимодействия с интерфейсом изменены иконки неиспользуемых файлов в функциональной панели Внешние ссылки (EXTERNALREFERENCES).

Добавлена новая команда Размерные зависимости (DCAUTO) для простановки Параметрических размеров одной командой (аналогично MDIM). Эта команда может работать только в режиме редактирования эскиза.

Добавлена возможность анализа свойств объектов NBIMS в панели Требования (NSR_REQUIREMENTS) в рамках бета-тестирования.

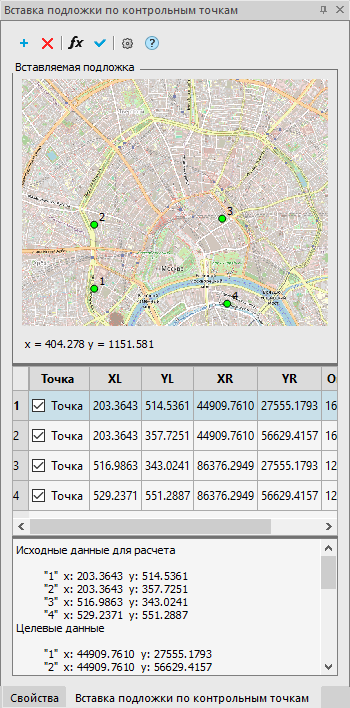

Реализована функциональная панель Вставка подложки по контрольным точкам для вставки растровой картографической подложки по контрольным точкам. Открыть панель можно вызвав диалог Картографическая подложка (MAPVIEW): на вкладке Растровые карты выбрать необходимые параметры, в нижней части диалога взвести флажок По контрольным точкам, нажать кнопку OK.

Исправления

Исправления ошибок, приводивших к прекращению работы программы

• Устранено падение программы при выборе объекта Маскировка (WIPEOUT) во время работы команды Список (LIST).
• Исправлена ошибка, приводившая к аварийному завершению программы при открытии файла, содержащего блок с разбросом по z-координате.
• Исправлены зависания и/или падения программы при открытии пользовательских файлов.
• Исправлена ошибка, приводившая к зависанию и аварийному завершению программы при копировании формата нумерованного списка в многострочном тексте (MTEXT).
• Устранено падение, возникавшее при добавлении пользовательских альбомов цветов (*.acb), содержащих более 10 цветов в разделе.
• Устранено падение программы при переключении рабочего пространства (модель/лист) во время выполнения команд.
• Устранено падение программы при сохранении файлов в папку c:\ProgramData\Nanosoft\nanoCAD x64 24.1\ или её дочерние.
• Устранено падение программы при обновлении функциональной панели Слои (LAYERSQUICK) в процессе добавления нового слоя.
• Исправлена ошибка, приводившая к зависанию программы при переключении между листами в пользовательском файле.
• Исправлены ошибки, из-за которых в пользовательских файлах происходили зависания программы при переключении между пространством модели и пространством листа.

Исправления печати

• Исправлены ошибки, из-за которой при печати (PLOT) с помощью встроенных DWF/DWFx-принтеров наблюдались смещение и изменение масштаба объектов чертежа.
• Исправлена ошибка, из-за которой при пакетной печати (PUBLISH) в многолистовой файл с помощью встроенных DWF/DWFx-принтеров печатался только последний лист.
• Исправлена ошибка, из-за которой не закрывалось окно Печать после печати из окна Предварительного просмотра.
• Исправлена ошибка, из-за которой битональные растры не выводились на печать (PLOT) на встроенный растровый принтер при выборе типа растра Индексированный.
• Исправлена ошибка, из-за которой не выводились на печать (PLOT) созданные встроенным растровым принтером растры формата *.ecw.
• Откорректирована работа кнопки переключения рабочего пространства во время выполнения печати (PLOT).
• Исправлена ошибка, из-за которой не определялось центрирование печати (PLOT) для документов, созданных в сторонних приложениях.
• Исправлена ошибка, из-за которой при печати (PLOT) через Встроенный PDF-принтер не отображалось содержание видовых экранов (VIEWPORTS) при большом их количестве.
• Доработана печать (PLOT) нескольких областей с помощью Встроенного DWF-принтера. Теперь при вставке многостраничных DWF-файлов вставляются все листы.
• Исправлена ошибка, из-за которой при печати (PLOT) перечёркивалась цифра 5.
• Исправлена ошибка, из-за которой не выводились на печать настроенные в модели свет и тени.

Исправления при работе с документами

• Исправлена ошибка, из-за которой не создавался новый документ (NEW) из-за отсутствия шаблона. Теперь, если шаблон отсутствует в поставке или неверно указан путь к шаблону в Настройках (OPTIONS), выдаётся предупреждающее сообщение и создаётся документ без шаблона.
• Исправлена ошибка, из-за которой при выборе шаблона не отображались поля Тема и Комментарии в диалоге Выбор шаблона.
• Исправлена ошибка, из-за которой создавался новый документ при нажатии на кнопку Отмена в диалоге Выбор шаблона.
• Исправлена ошибка, из-за которой при сохранении области чертежа в растр (RASTEROUT) использовался только белый фоновый цвет.
• Исправлена ошибка, из-за которой не выполнялся экспорт в формат *.dae.
• Исправлены ошибки, возникавшие при импорте пользовательских файлов формата *.dgn.
• Исправлена ошибка экспорта листа в модель (EXPORTLAYOUT) для файлов созданных в Plant 3D.

Исправления при работе со слоями

• Исправлена ошибка, из-за которой в функциональной панели Слои (LAYERSQUICK) появлялось предупреждающее сообщение о переименовании при выделении слоя 0.
• Оптимизирована работа Параметров слоёв в функциональной панели Слои (LAYERSQUICK). Теперь при установке параметра Показать используемые слои не требуется обновления панели.
• Исправлена ошибка, из-за которой в функциональной панели Слои (LAYERSQUICK) при древовидном представлении удалялся не выделенный слой.
• Исправлена ошибка, из-за которой в Диспетчере слоёв (LAYERSQUICK) заменялся цвет из файлов альбомов цветов на значение RGB.
• Исправлена ошибка, из-за которой выключалась видимость слоёв в чертеже при работе с Транслятором слоёв (LAYTRANS).
• Исправлена ошибка, из-за которой в Трансляторе слоёв (LAYTRANS) по умолчанию были выделены первые строки в Исходных слоях и в Таблице сопоставлений.
• Исправлена ошибка, из-за которой не включалась видимость слоёв после преобразования в Трансляторе слоёв (LAYTRANS).

Исправления при работе с таблицами

• Исправлена ошибка, из-за которой наблюдались ошибки отображения текста в таблице (TABLE), вставленной в чертёж как внешняя ссылка (ATTACH).
• Исправлена ошибка, из-за которой блокировались действия с объектами на чертеже, содержащем пустые таблицы (без строк и столбцов).
• Исправлена ошибка сохранения чертежей, содержащих таблицы .dwg (DTABLE) с разрывом.

Исправления ошибок масштабирования

• Исправлена ошибка, из-за которой при масштабировании многострочного текста (MTEXT) не изменялась пользовательская высота.
• Добавлено предупреждающее сообщение при задании имени масштаба (SCALELISTEDIT), состоящего из пробелов.
• Исправлена ошибка, из-за которой поле (FIELD) атрибута блока (ATT, BLOCK) превращалось в текст после изменения масштаба символов.
• Исправлена ошибка, из-за которой при сбросе масштабов при открытии файла список метрических масштабов заменялся списком дюймовых масштабов.
• Исправлена ошибка, из-за которой в командной строке появлялось сообщение о неправильном вводе при задании масштаба выбранного видового экрана в пространстве листа.

Другие исправления

• Устранены проблемы, приводившие к торможениям в графической области чертежа.
• Исправлена работа команды Разрыв (BREAK) для прямоугольника в случае указания одной и той же точки. Теперь при совпадении точек команда работает аналогично команде Разрыв в точке (VCBREAKATPOINTCMD).
• Исправлена ошибка в предупреждающих сообщениях при задании максимального зазора в контуре больше допустимого в бездиалоговом варианте команды Штриховка (-HATCH) и при смене значения системной переменной HPGAPTOL через командную строку.
• Добавлено предупреждающее сообщение при задании имени атрибута с пробелом через Диспетчер атрибутов блоков (BATTMAN).
• Добавлены предупреждающие сообщения о невозможности удалить и переименовать определённые типы линий в диалоге Типы линий (LINETYPE).
• Исправлены ошибки, из-за которых при копировании/редактировании кругового массива (ARRAYPOLAR) или массива по траектории (ARRAYPATH) на экране отображались «лишние» копии массивов.
• Исправлена ошибка, из-за которой накладывалась лишняя зависимость на окружность при формировании массива (ARRAYRECT, ARRAYPOLAR) в эскизе (PSADD).
• Добавлены предупреждающие сообщения при переименовании видового экрана в пустое имя или при совпадении имён в диалоге Видовые экраны (VIEWPORTS). Также добавлена автоматическая проверка имени видового экрана на содержание пробелов в начале или конце имени, теперь «лишние» пробелы обрезаются.
• Исправлена ошибка, из-за которой не удалялась отключённая подрезка (UNDERLAYCLIP) подложки (UATTACH).
• Исправлена ошибка, из-за которой отображались ручки объекта после блокирования его слоя через Диспетчер чертежа (DRAWINGEXPLORER) и не отображались после разблокирования.
• Откорректированы сообщения в командной строке для команды LAYOUT при задании имён, содержащих запрещённые символы.
• Добавлено предупреждающее сообщение при задании полного имени файла длиннее 255 символов.
• Переименовано поле Компания в окне О программе.
• В режиме редактирования вхождения (REFEDIT) запрещены команды вставки внешней ссылки (XATTACH), сохранения всех открытых документов (SAVEALL), пакетной обработки файлов (BATCHPROCESS).
• Исправлена ошибка, из-за которой изменялась Ширина предыдущих фрагментов полилинии (PLINE) после выбора опции Отменить.
• Исправлена ошибка, из-за которой не создавался текст по дуге (ARCTEXT) в пространстве листа.
• Исправлена ошибка, из-за которой при растеризации объектов командами MERGE или DUPLICATE не учитывались веса линии.
• Исправлена ошибка, из-за которой при построении мультилинии (MLINE) в режиме эскиза не учитывалась ПСК.
• Исправлена ошибка в сообщении в командной строке для команды Выравнивание ВЭ (ALIGNSPACE).
• Исправлена ошибка, из-за которой неверно срабатывали привязки к объекту ОБЛАСТЬ (REGION).
• Откорректирована работа привязки (SNAP) Смещение.
• Исправлена ошибка, из-за которой в функциональной панели Свойства не отображались последние узлы полилинии (PLINE) и 3D-полилинии (3DPOLY), если конечная точка совпадала с первой.
• Исправлена работа команды 3D Поворот (3DROTATE) при работе с массивами.
• Исправлена ошибка отображения 3D-зависимостей в функциональной панели История 3D Построений, возникавшая при обновлении ссылок.
• Исправлены ошибки визуализации при наложении ограничивающей призмы (MCLIP) на тело с резьбой, на облака точек.
• Улучшена визуализация при редактировании 3D-тел с помощью ручек. Теперь при редактировании прозрачность объекта составляет 30 %, что позволяет отслеживать объекты, находящиеся за исходной геометрией.
• Добавлены ручки изменения высоты и свойство Высота для 3D-тел, полученных в результате Выдавливания (EXTRUDE) замкнутого контура из одного элемента (окружность, эллипс, полилиния и т. д.) или контура, имеющего внутренние контура.
• Исправлена ошибка операции моделирования при вытягивании окружности по траектории (SWEEP), если траектория – полилиния.
• Исправлена ошибка, из-за которой маркер помещения (SPROOM) создавался повёрнутым, если текущая ПСК повёрнута относительно МСК. Теперь маркер ориентирован относительно МСК.

Работа с облаками точек

• Исправлены ошибки в Менеджере проекта (зависание при импорте, падение в результате переименования блоков, смещение полётной линии)
• Исправлен импорт облаков точек формата RCS.
• Устранено падение на закрытии программы после импорта облака.

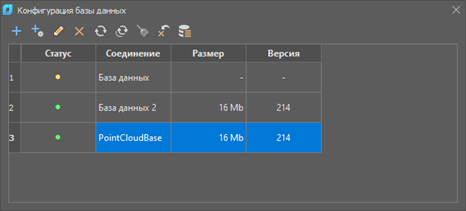

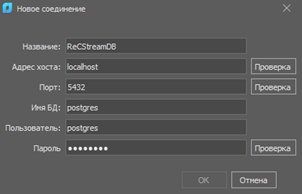

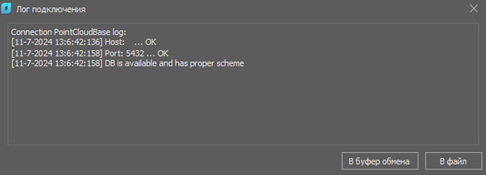

• Доработана панель подключений к БД (появились проверки параметров, лог подключения, режим подключения к БД по умолчанию и прочее).

• Изменён формат хранения времени съёмки точки (был GPS time, стал GPS week).
• Добавлены команды DB_UNDO/DB_REDO (полуавтоматический инструмент облачного undo).
• Добавлена системная переменная POINTCLOUDSECTIONUCS, позволяющая управлять заданием ПСК при выполнении облачных сечений.
• В ядре облачного хранилища добавлены индексные словари для всех атрибутов. Все индексные словари выведены в диалог Информации об облаке (NPC_INFO).
• Переработана процедура построения уровней детализации облаков с целью улучшения визуального восприятия перехода с одного уровня детализации на другой.
• Исправлена проблема импорта файлов PTS с нормалями.
• Файл 3DS и FBX не импортируется, если на пути к облаку есть кириллица.
• Исправлена возможность отмены и повторения создания областей в окне предпросмотра облака точек при импорте.
