Некорректно происходит поворот линии при угле более 180 градусов

andrey__chirkin

Добрый день!

Реализована ручка поворота объекта вокруг точки вставки. От 0 до 180 градусов поворот происходит корректно. После 180 градусов, ручка вращается корректно, линия начинает отчет от 0 градусов. Исходники прилагаю.

Source.rar

andrey__chirkin

video_part2.rar

video_part3.rar

video_part4.rar

video_part1.rar

Видео прилагаю

MCAD

Недавно выкладывал

https://cloud.mail.ru/public/nF1c/cSF1bZvDL

Так будет понятнее

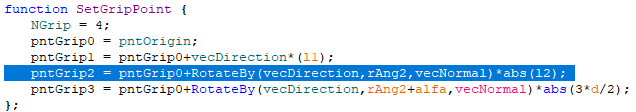

	if ( NMovingGrip==2) {

		vecGrip=pntGrip2-pntGrip0;

		rAng2=angleTwoPi(vecDirection,vecGrip);

		l2=vecLen(vecGrip)/rScl;

	};

andrey__chirkin

Что означает rScl?

MCAD

Удалите просто /rScl

rScl - текущий масштаб измерений (Вам можно пренебречь)

rSymScl - текущий масштаб символов

Например в uText для определения высоты текста

UText(mp+oX*+oY*,DegToRad(0),hText*rSymScl/rScl,1,-10.0000,string(rLenght),0,2);

andrey__chirkin

https://forum.nanocad.ru/discussion/comment/1572#Comment_1572

Прошу прислать эскиз к этому объекту.

MCAD

Этому УГО лет 20 наверное.

Я его искать неделю буду...

andrey__chirkin

Посмотрите, пожалуйста, правильно ли построен мой эскиз?

Код в моем скрипте, который я изначально прислал, практически идентичен коду из Вашего примера, касаемо поворота на 360 градусов. Никак не могу найти ошибку. Одно из предположений - что-то не так в эскизе.

MCAD

Завтра устроит?

andrey__chirkin

Да, конечно

MCAD

Посмотрите, пожалуйста, правильно ли построен мой эскиз?

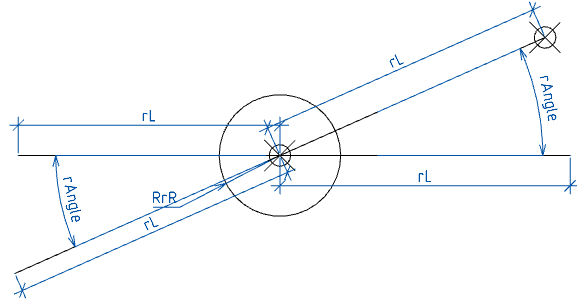

Да, с эскизом все нормально. Но я его дополнил еще одним отрезком

смотри пост ниже

и задал условие в "Исполнении"

Line(mp,node6,2,iff(rAngle<=180;1;0));

Line(node7,mp,4,iff(rAngle<=180;0;1));

Почему так не разобрался. Ссылку на пост отправил тестерам

https://cloud.mail.ru/public/XigL/Snx966MQ5

MCAD

https://forum.nanocad.ru/discussion/comment/1578#Comment_1578

Это не поможет. Я посмотрел "Исполнение" - оно руками редактировалось.

MCAD

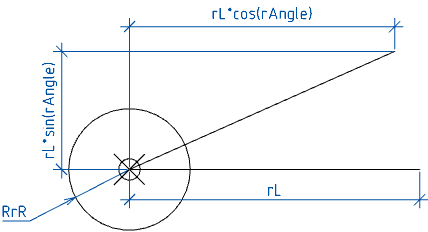

Нашли решение для простого образмеривания геометрии:

function OnMoveGripPoint

{

if (NMovingGrip == 0) {

pntOrigin = pntGrip0;

}

if ( NMovingGrip==1) {

vecGrip=pntGrip1-pntGrip0;

rAngle=angleTwoPi(vecDirection,vecGrip);

rL=vecLen(vecGrip);

ShowMessage("rAngle :"+ rAngle);

ShowMessage("rL :"+ rL);

}

https://cloud.mail.ru/public/XigL/Snx966MQ5

andrey__chirkin

Спасибо!

andrey__chirkin

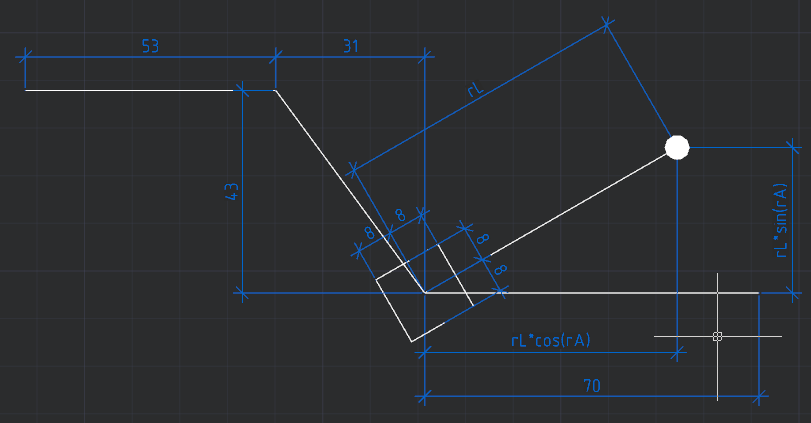

Если еще нужно, чтобы вместе с линией вращался и квадрат под тем же углом. Нужно для каждой стороны квадрата прописать подобные зависимости - rL*cos(rAngle) и rL*sin(rAngle) ?

Эскиз.rar

MCAD

MCAD

Если вы продолжите развивать свою технологию то ДА

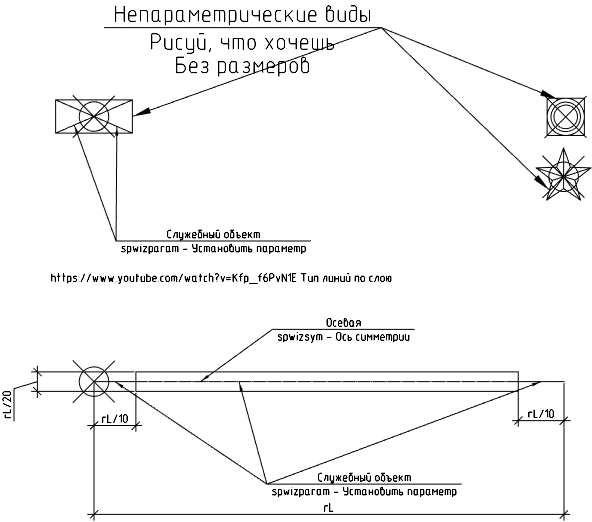

А вообще-то можно эти "Эскизы" сделать в разных "Исполнениях"

Пример тут: https://cloud.mail.ru/public/aSEe/86mLMZbG8

andrey__chirkin

xRef не относится к параметрическому и непараметрическому исполнению?

Вся логика внутри заполняется вручную?

andrey__chirkin

Что означают параметры в DrawReference?

Через поиск в документации не нашел

MCAD

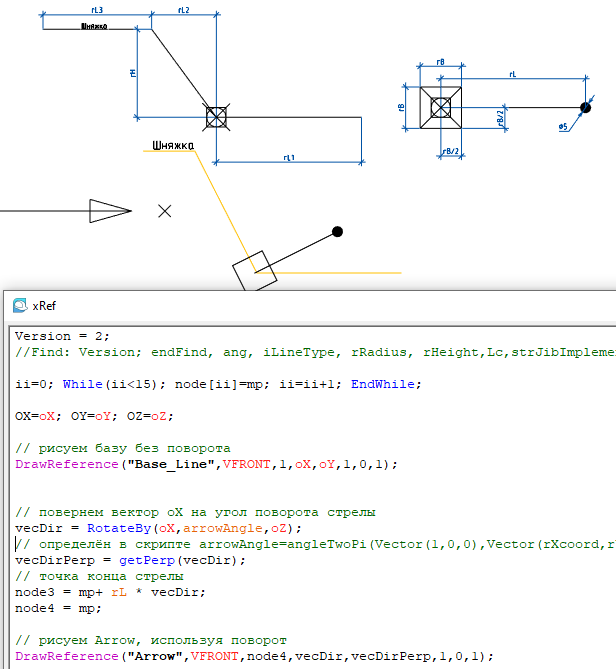

xRef

Просто название исполнения. В данном случае исполнение, которое в

function OnInitialization по умолчанию strDesignName = "xRef";

В остальном это обычный скрипт, который принимает параметры из объекта, например

if(ispRotate == 1)
DrawReference(iff(typeImpl!=1;"Star";"Arc"),VFRONT,node3,vecDir,vecDirPerp,1,0,1);
else
DrawReference(iff(typeImpl!=1;"Star";"Arc"),VFRONT,node3,oX,oY,1,0,1);

Каждое указанное исполнение может быть параметрическим или без параметров.

Я Вам уже отправлял:

https://cloud.mail.ru/public/Q3sb/8XRJYDDJJ https://cloud.mail.ru/public/WQFq/5jpvCZqeh

Через поиск в документации не нашел

Вообще-то это из другого продукта, а там они формируются "Мастерами"

https://cloud.mail.ru/public/RZRf/eCQEE51V6

andrey__chirkin

Почему здесь цикл на 15 итераций?

Что означает переменная mp?

ii=0; While(ii<15); note[ii]=mp; ii=ii+l; End While;

MCAD

https://forum.nanocad.ru/discussion/comment/1601#Comment_1601

Так это же обычное исполнение.

Так же можно точки (руками) задавать. Нигде не описывалось

Правда тут писали разные:

Но давно это было…

Позволяет внутри отрисовки одного вида добавлять отрисовку другого. Сильно упрощает образмеривание сложных видов. позволяется использовать сложные необразмеренные виды в отрисовке и поворачивать их с помощью гриппоинтов.
DesignName="SysViewName";
DrawReference(DesignName, VFRONT, pnt, vecDir, vecPlane, scale, bDisableCache = FALSE, iReplaceLineType= -1,  bCutPrevius = FALSE);
bDisableCache по умолчанию кэширование включено, выключать надо если вид параметрический.
iReplaceLineType если -1, то ничего не делается, если же отлично, то заменяет тип линии 1 на iReplaceLineType.
bCutPrevius , если TRUE то будет вырезать из всей предыдущей отрисовки, контуром из этого референса.
Распознование с чертежа:
вставка блока содержащаяя линию+текст, образмеривать нужно линию, длина линии не будет учитыватся, но образмерить ее придется.
текст должен быть в таком виде:
DrawReference(DesignName, VFRONT, 1.0);
или
DrawReference(DesignName, VFRONT, 1.0,FALSE, -1, FALSE);
т.е. координатная составляющая будет подставлена автоматически. остальные параметры пойдут в команду отрисовки.
Для указания вектора vecPlane референса в блок нужно включить вторую линию, перпендикулярную первой. Если второй линии не будет, то направление вида будет браться по-умолчанию.

andrey__chirkin

Почему именно 15 итераций?

MCAD

https://forum.nanocad.ru/discussion/comment/1603#Comment_1603

Скопировал из другого исполнения.

И не отредактировал.

Кстати, надо проверить, оно тут нужно вообще?

MCAD

https://forum.nanocad.ru/discussion/comment/1603#Comment_1603

Удалите вообще

andrey__chirkin

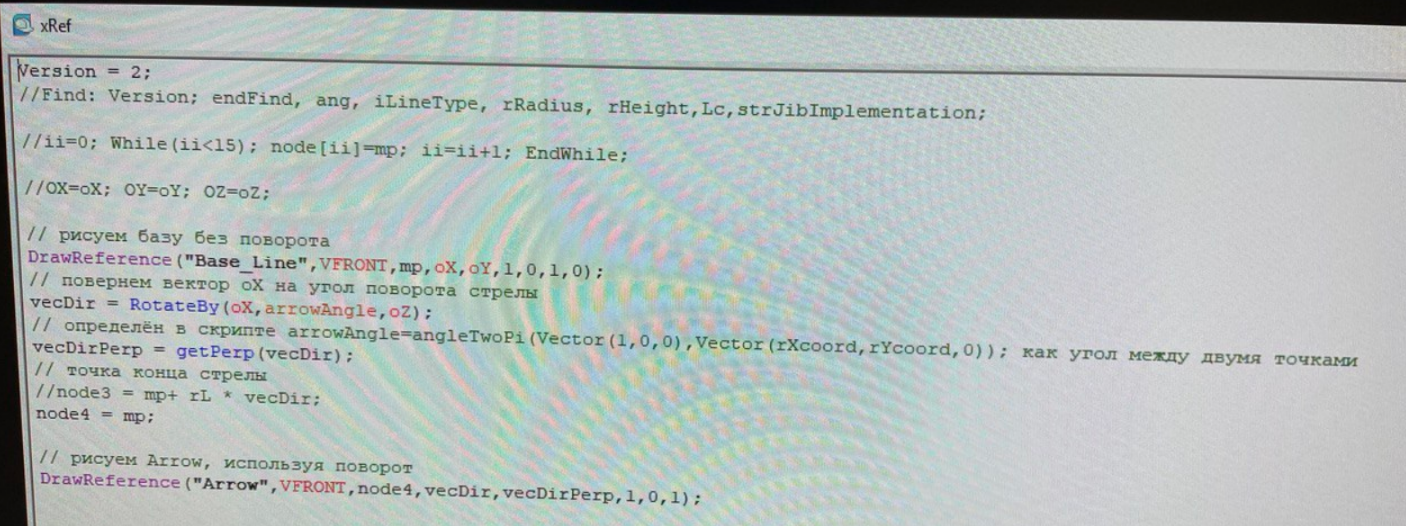

Вот так работает. В DrawReference используется переменная mp. Не понятно откуда она берется.

MCAD

Вот были это сервисные функции, так и надо было их скрытыми оставлять.

mp начало координат объекта

В каждом исполнении есть:

andrey__chirkin

mp не совпадает с pntOrigin?

MCAD

Это разные вещи. Совсем

MCAD

Как оно работает:

https://rutube.ru/video/d0f8fb2631119c0b5c860c68165962d7/
