Не отображается цвет штриховки в параметрическом объекте

andrey__chirkin

Добрый день!

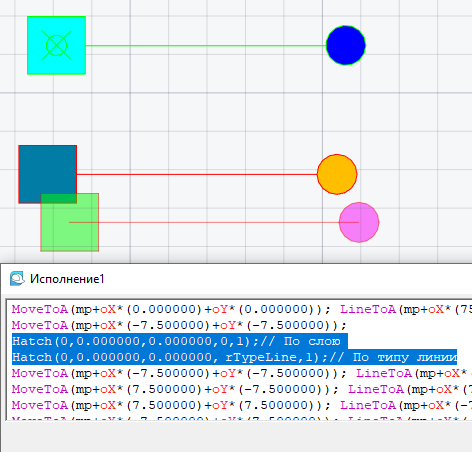

После создания исполнения, цвет штриховки остается всегда белым.

Тип штриховки Solid.

Не применяется штриховка к объекту.rar

MCAD

После создания исполнения, цвет штриховки остается всегда белым

Это не Фотошоп же. Как иначе обеспечить

https://cloud.mail.ru/public/QRie/yr3J7XU3D

andrey__chirkin

Где прописаны цвета для переменной rTypeLine?

MCAD

https://forum.nanocad.ru/discussion/comment/1624#Comment_1624

В Help

andrey__chirkin

Можно в NanoCAD их увидеть?

MCAD

Конечно:

https://help.spds.ru/_content/help.spds.ru/ru-RU/2024/spds_acad_web/?#rhsearch=%D0%9D%D0%B0%D1%81%D1%82%D1%80%D0%BE%D0%B9%D0%BA%D0%B8%20%D1%82%D0%B8%D0%BF%D0%BE%D0%B2%20%D0%BB%D0%B8%D0%BD%D0%B8%D0%B9&rhhlterm=%D0%9D%D0%B0%D1%81%D1%82%D1%80%D0%BE%D0%B9%D0%BA%D0%B8%20%D1%82%D0%B8%D0%BF%D0%BE%D0%B2%20%D0%BB%D0%B8%D0%BD%D0%B8%D0%B9&rhsyns=%20&t=Content%2Fhtml%2FDecor_params%2Fdecor_params_02_sp.htm

MCAD

в NanoCAD их увидеть

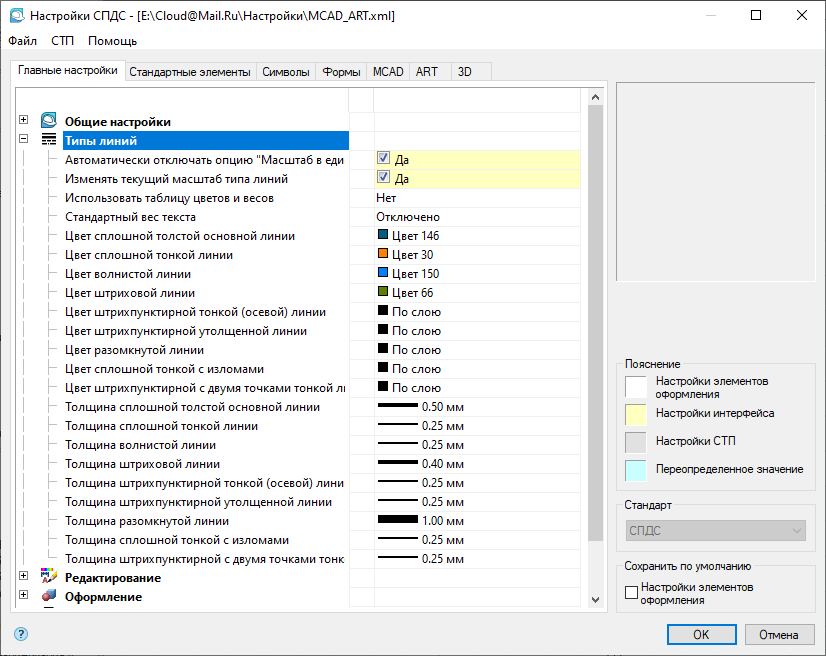

Настройки СПДС GraphiCS и настройки объектов нанокад (params) - это одно и тоже.

Если вы это имели ввиду

andrey__chirkin

Если этот блок вставить в файл, где не настроены цвета для различных типов линий, то штриховка будет белой?

MCAD

где не настроены цвета для различных типов линий

Это касается не только штриховок, а любых примитивов в объектах.

MCAD

Под объектами подразумеваются все "Элементы Оформления", а не только объекты БД
