Создание изделий из параметрических 3D моделей
Здравствуйте!
Столкнулась с проблемой:

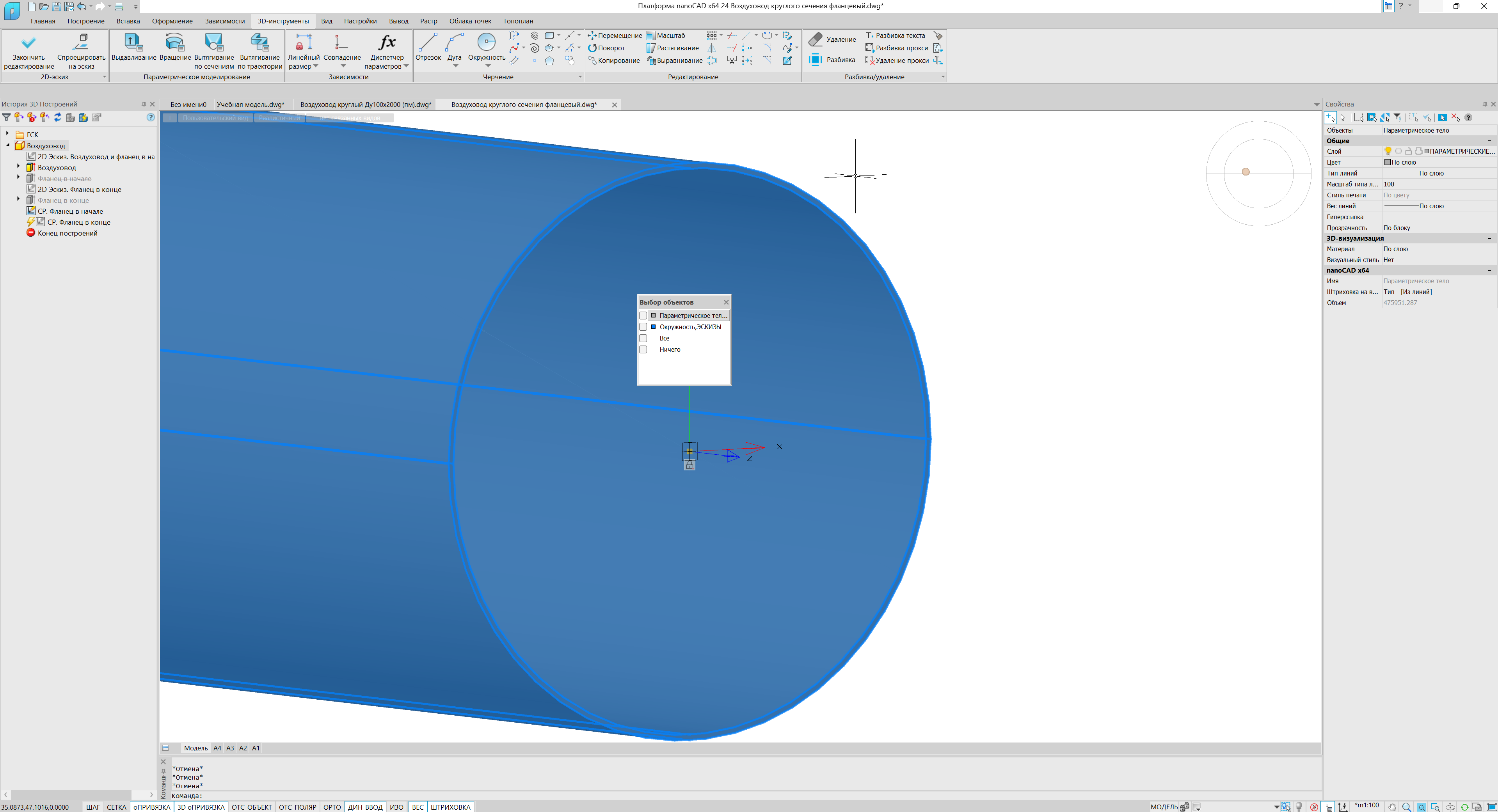

Создаю изделие, импортирую графику из файла в котором труба создана при помощи инструментов параметризации, НЕ возникает запроса "Установка значения для управления отклонением сетки от грани". Загружается Тело с параметрической графикой.
Далее в конце добавления линейного объема (точки подключения созданы и выбраны, тут всё ОК) появляется запрос "Если необходимо, укажите графику для автоматической обрезки", выбираю загруженную графику, появляется окно уведомления с вопросом "Добавить воздуховод?", жму Да, но компонент не записывается как воздуховод.

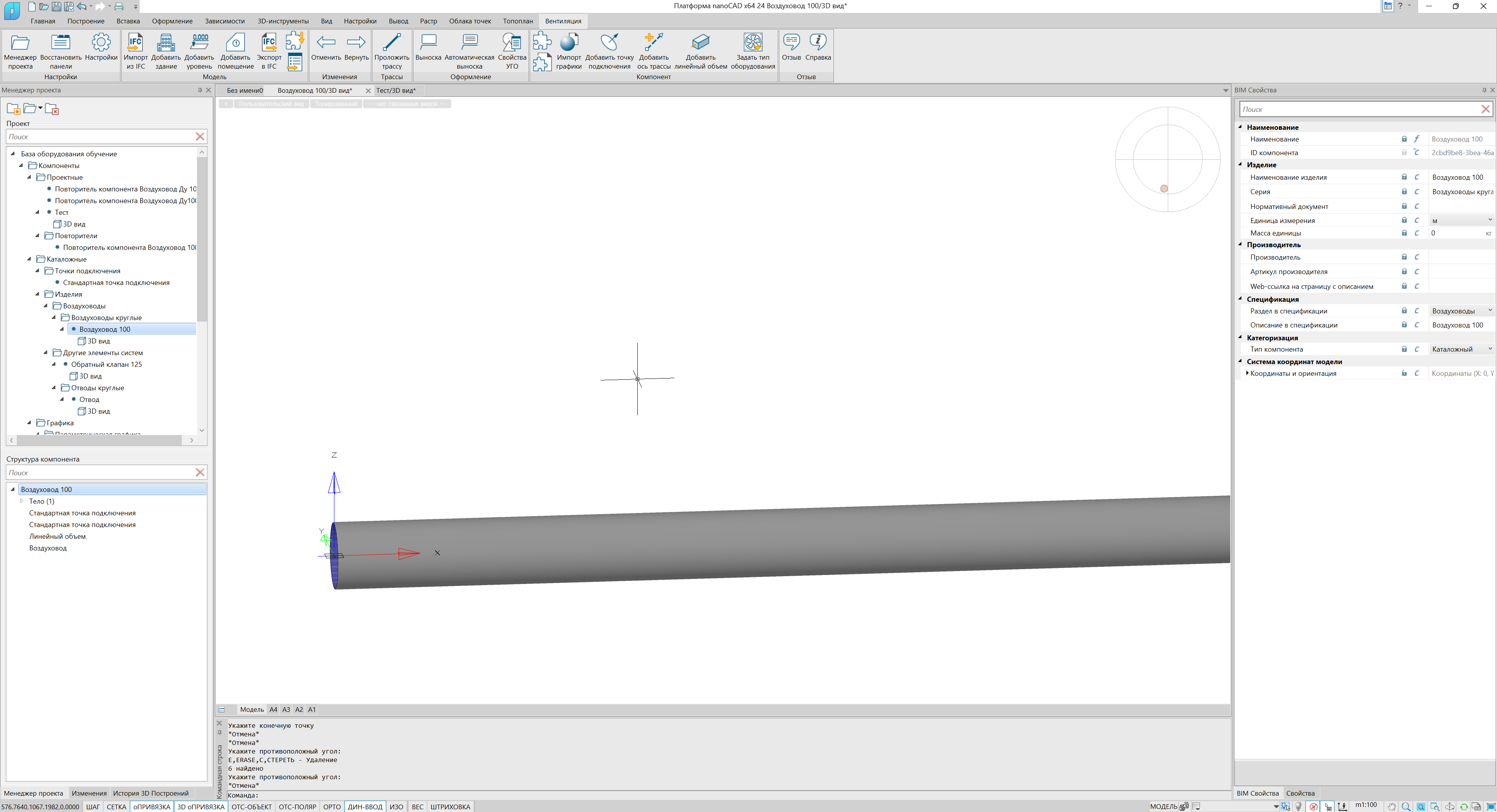

Самостоятельно задаю тип оборудования, в Структуре компонента появляется воздуховод, но при выборе компонента в Проекте, в его BIM свойствах отсутствуют опции воздуховода.

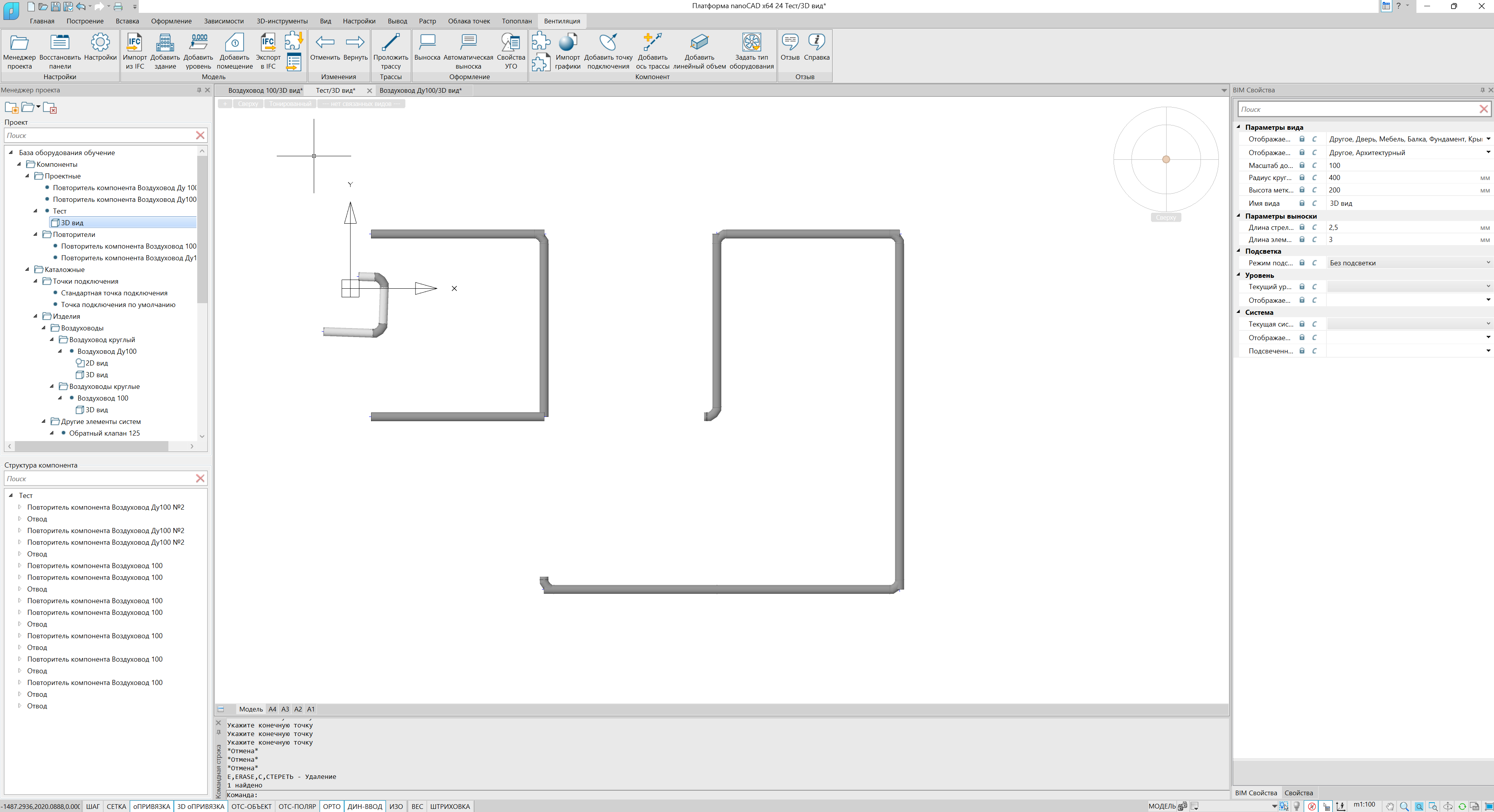

Продолжаю. Перехожу к тесту и начинаю прокладку трассы, выбираю Конструкцию, начинаю отрисовку и отсутствует обрезка по длине! А так же нет соединения с отводом в конце трубы. В начале трубы соединение отображается как надо. На скрине ниже светло-серым цветом выделен компонент из другого готового проекта, отвод с ним соединяется адекватно.
Ранее в 23 версии программы таких проблем не возникало.
Комментарии
-
Здравствуйте!
В вашем параметрическом теле есть параметр, управляющий длиной трубы? Его имя должно начинаться с "TL_".
Пришлите dwg, посмотрим.0 -
Добрый день! Да, есть данный параметр

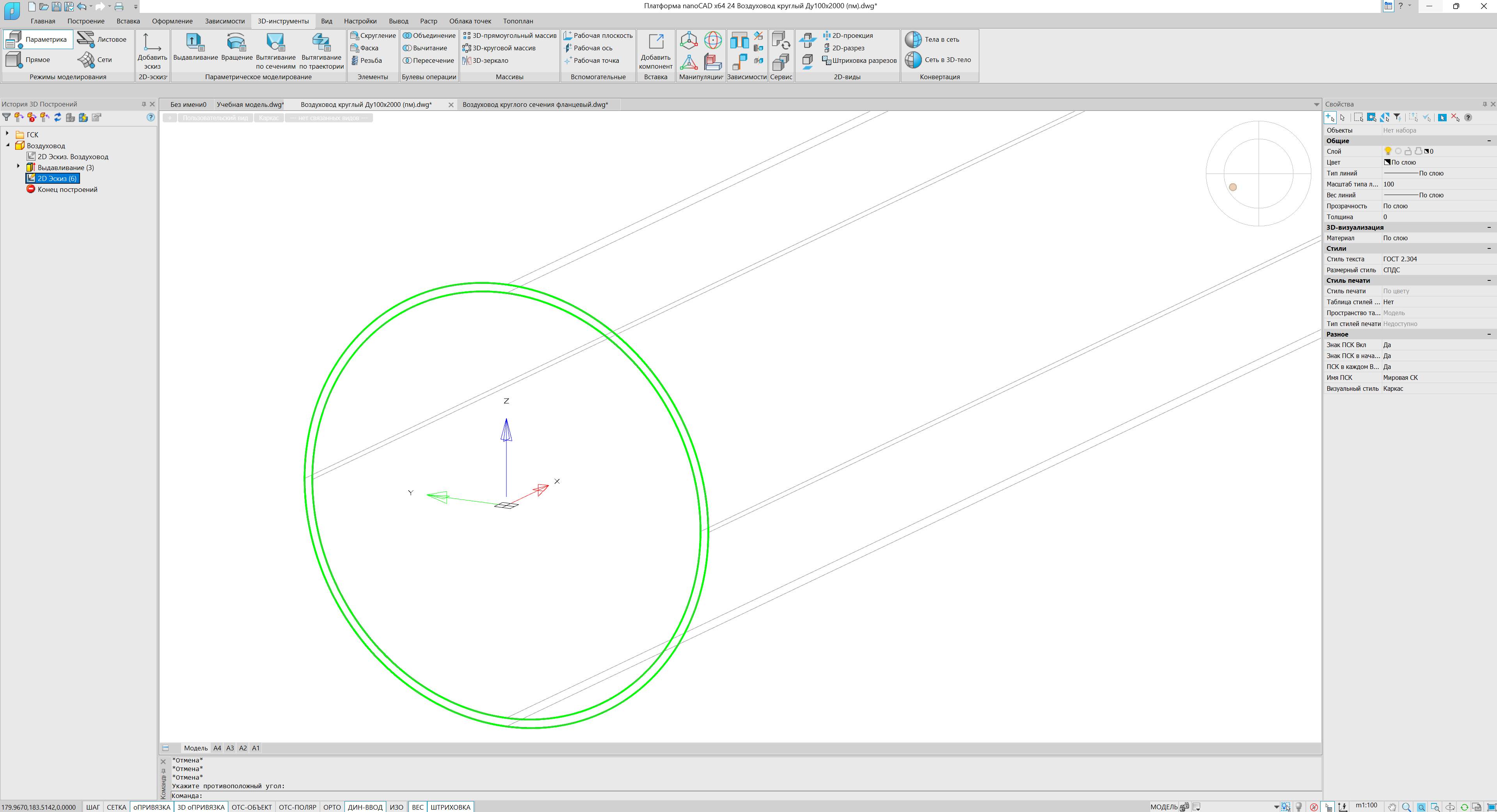

Также столкнулась ещё с проблемой, при создании 2D эскиза для точки подключения и отрисовки на этом эскизе окружности внутреннего диметра, вся плоскость на которой создается эскиз, становится точкой подключения,
но мне нужно что бы это была только окружность, которую я создаю на этом эскизе.
В Методических материалах и доступных уроках данный вопрос к сожалению не рассматривается, но из примеров на фланцевом воздуховоде имеются именно такие "правильные" точки подключения состоящие из окружности, а не всей плоскости создаваемого эскиза.
UPD:

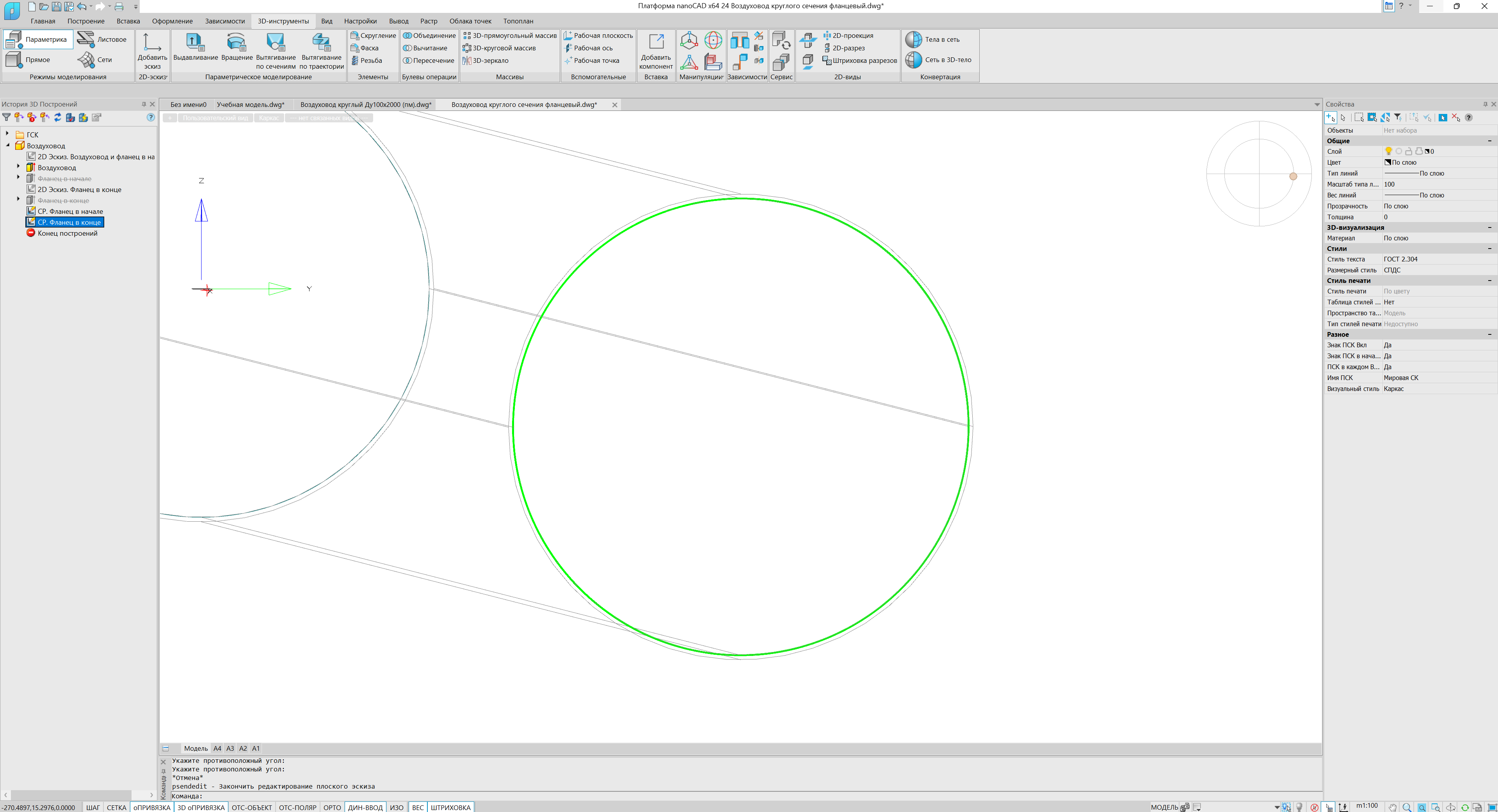

Вопрос 2 решила. После выбора грани на которой создается эскиз следует выбрать внешний контур и его удалить, а внутренний контур останется привязан к внутреннему диаметру
0 -
По вашим описаниям сложно сказать, почему именно не работает воздуховод.
Пользоваться кнопкой "Задать тип оборудования" в данном случае не обязательно, достаточно нажать "Задать линейный объем".
То, что не возникает запроса "Установка значения для управления отклонением сетки от грани" — это ок, такое значение задается только для статической графики.
Я записал видео, в котором из вашего файла (добавив в него недостающую точку подключения) сделал компонент и проверил, что он работает. Видео, dwg и проект найдете по ссылке ниже:
https://disk.yandex.ru/d/oYwQup8xgC-9mw
0 -
Я дальше ещё раз переделала с нуля графику(повторяя все те же действия что и раньше) и всё стало работать, думаю и правда куда-то не туда нажала в первые разы, но найти куда именно я уже не смогла🤷♀️
Почерпнула для себя способ выбора с фильтрацией) и с кругом на эскизе для точки подключения идея хорошая👍️
Спасибо!
