Уезжает точка вставки компонента

Yuliana

Добрый день!

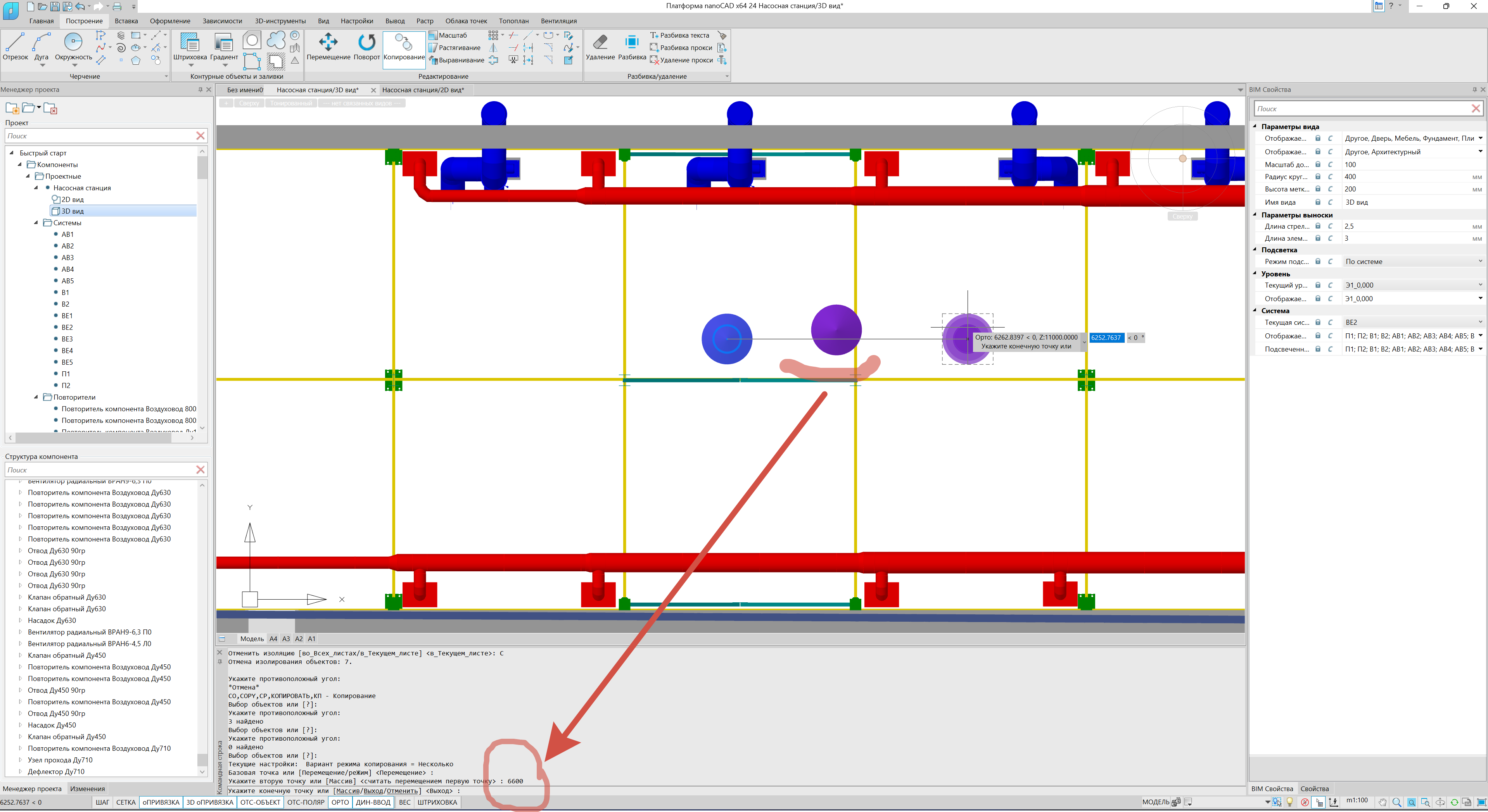

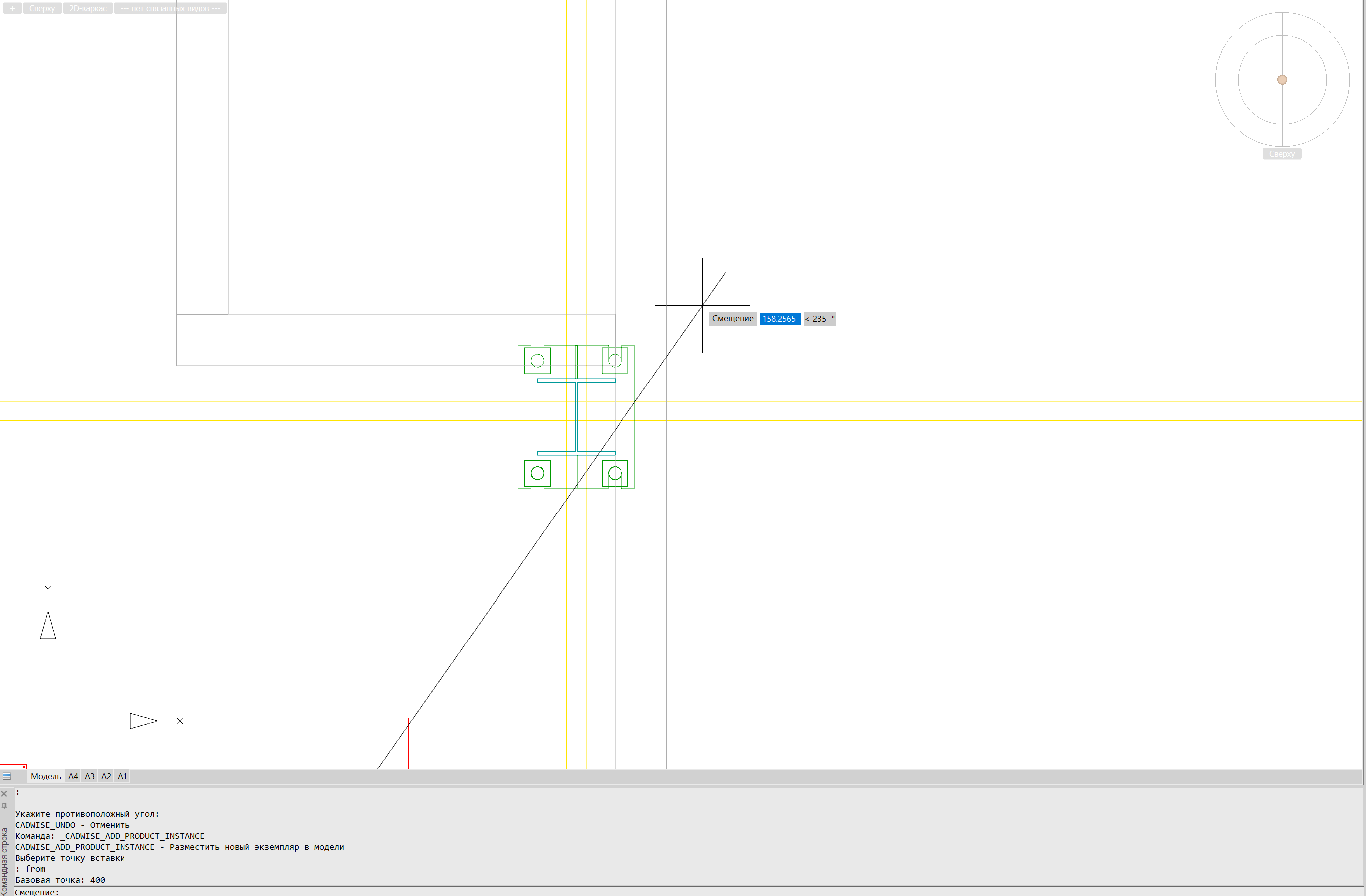

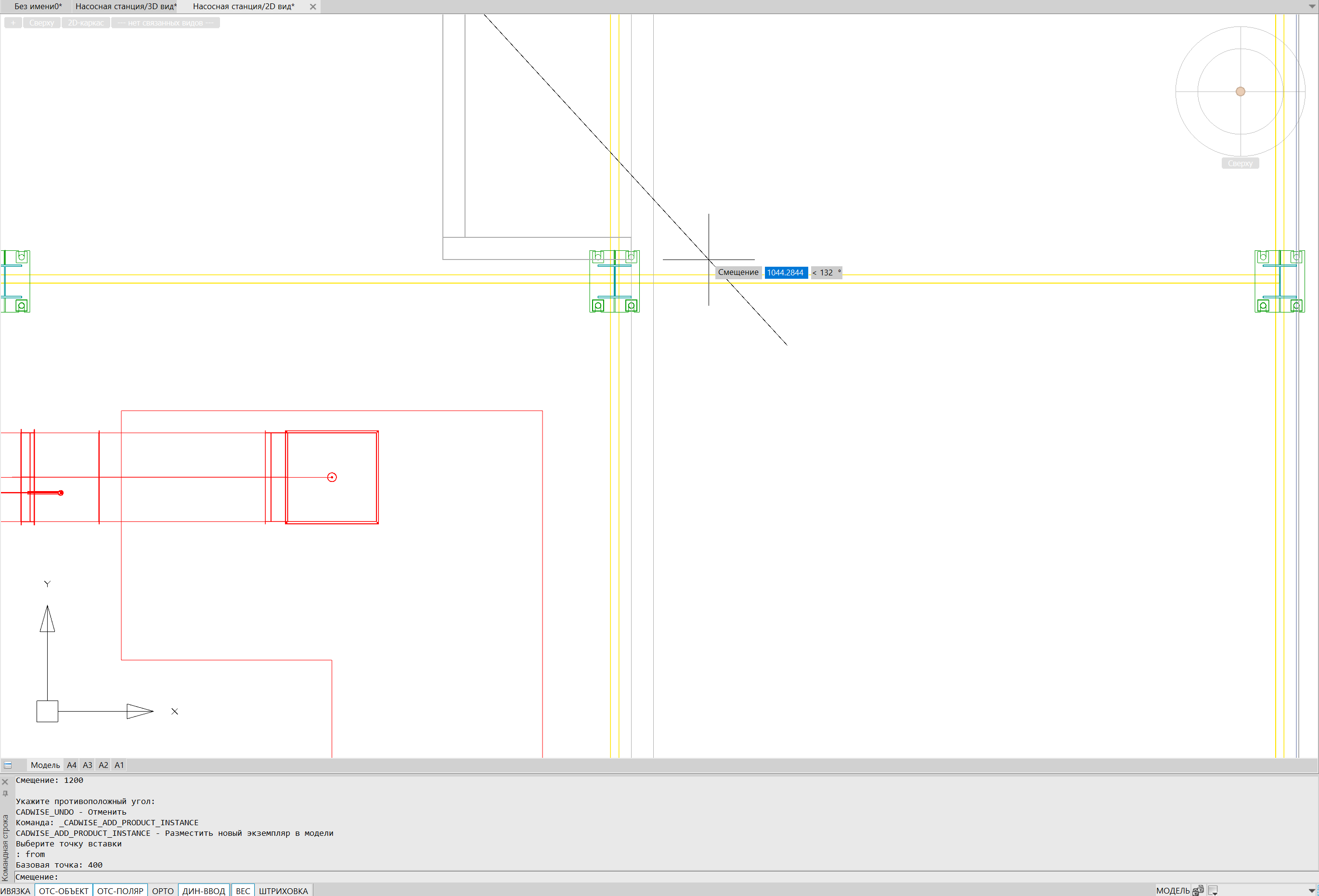

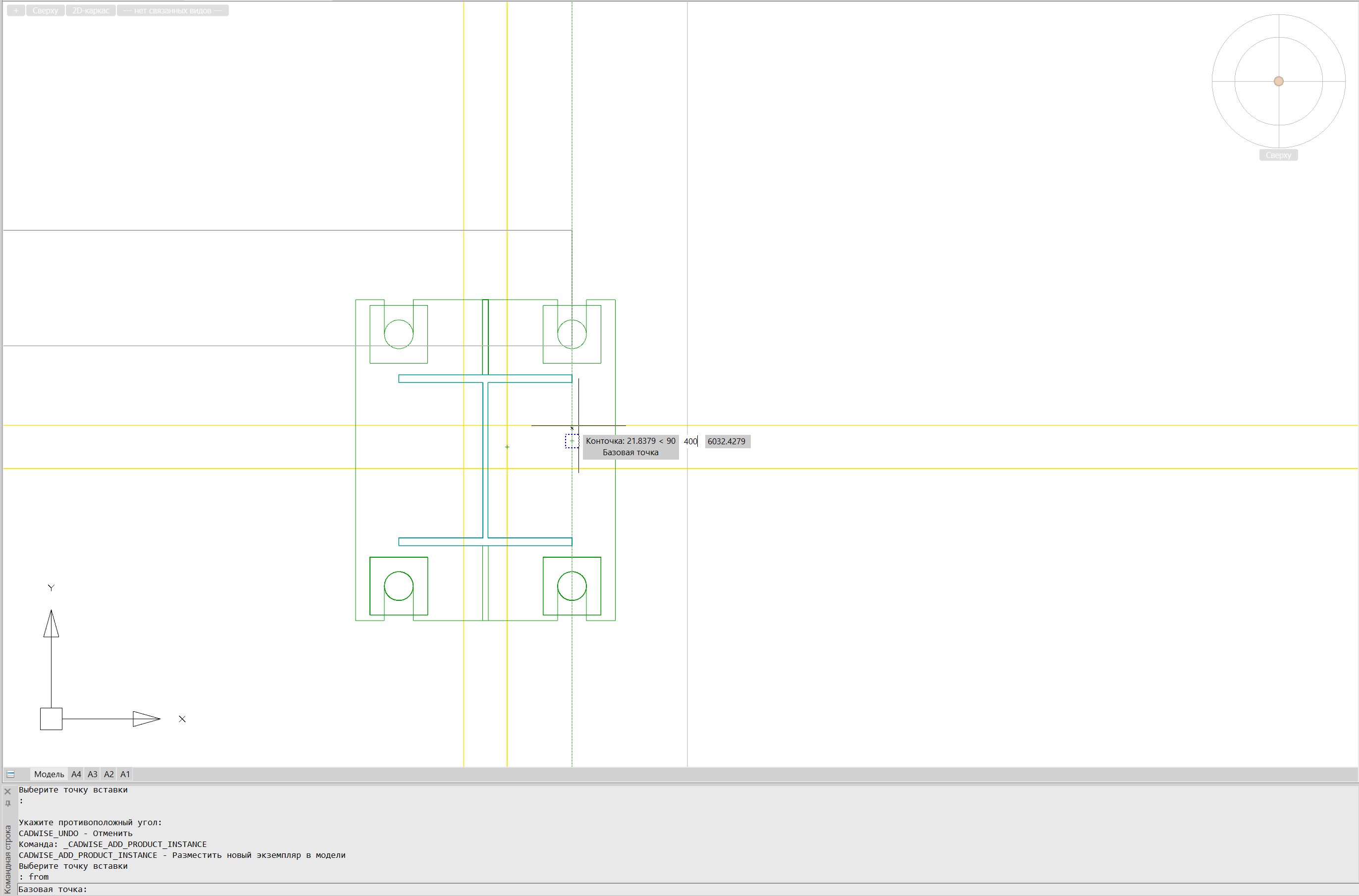

Проходя урок по насосной станции следую инструкции: ПКМ по компоненту → Разместить новый экземпляр в модели → При запросе "Выберите точку вставки" нажимаю shift+ПКМ и выбираю смещение → навожу на требуемую грань, "цепляюсь" за точку, увожу курсор вверх что бы появилась пунктирная ось, ввожу требуемую величину смещения, нажимаю enter и точка вставки улетает куда-то вбок, либо вниз, но не там где надо.

Изометрия отключена. Отключала Полярное отслеживание, орто включала и отключала - та же история.

Не могу никак найти причину такого отлета точки вставки. Сталкивался с таким кто-то? Это решаемо или обращаться в тех.поддержку?

Илья Байдаков

Добрый день!
Ваша проблема, скорее всего, связана с функционалом Платформы nanoCAD.

1. Возможно, во время нажатия Enter срабатывает Объектная привязка/3D объектная привязка? Попробуйте отключить их, отжав соответствующие кнопки на строке состояния внизу (или горячие клавиши F3, F4)
2. Если не поможет, перед обращением в поддержку, давайте попробуем так: можете ли вы определить, куда именно уезжает точка вставки, т.е. есть какая-то закономерность? Или место каждый раз случайное, даже если вы вставляете в одну и ту же точку с одним и тем же смещением? Попробуйте определить это.

Yuliana

https://forum.nanocad.ru/discussion/comment/2227#Comment_2227

Здравствуйте!
Закономерностей точно нет, каждый раз меняется выбранная точка, иногда на несколько мм, иногда на метры куда-то отлетает, но чаще всего не далеко. На данный момент Вентиляция снова нормально всё вставляет, смещение срабатывает пока что как надо.
Не очень понимаю первый пункт. Т.е. мне нужна что бы была привязка, т.к. от определенных точек я строю смещение. В какой момент отключать привязку?
Сейчас вот с копированием тоже случилось что-то похожее. Ввела значение расстояния на которое переместить, копия вставилась на пол пути и ещё по Y вверх уехала немного (режим орто включен был, такого не предполагается в этом режиме). Через пару минут повторила те же действия, вставил куда требовалось на заданное расстояние (ничего не меняла, не перезагружала, не отключала или включала, просто повторила действие).

Илья Байдаков

По пункту 1 - я предлагал выключать привязку прямо перед нажатием Enter, уже после указания базовой точки для смещения.

Вы все делаете верно. Если проблема не в привязках, то ошибка связана с файлом или с настройками Платформы nanoCAD (скорее всего!). Чтобы понять, в чем именно ошибка, нужно последовательно :

1. создать новый 3D/2D вид в Менеджере проекта в Вентиляции и попробовать воспроизвести ошибку в нем. Если не будет ошибки, значит что-то с dwg-файлом было.

Если ошибка сохранится:

2. переустановить Платформу nanoCAD и переустановить nanoCAD BIM Вентиляцию.

Если ошибка сохранится:

3. попробовать воспроизвести ошибку в новом dwg файле, созданном в чистой Платформе nanoCAD (запуск без Вентиляции). Если не будет ошибки, значит что-то в nanoCAD BIM Вентиляции, будем разбираться…
