Не отображается тип линии во внешней ссылке

Кожевников_Юра

Здравствуйте.

Я создал новый тип линии "Ограждение электризуемое". Используется форма TRACK1 из файла ltype.shx. Линия правильно отображается во всех автокадах и нанокадах.

Но, если эта линия во внешнем файле, вставлена через Вставка внешней ссылки - то она неправильно отображается в ряде случаев:

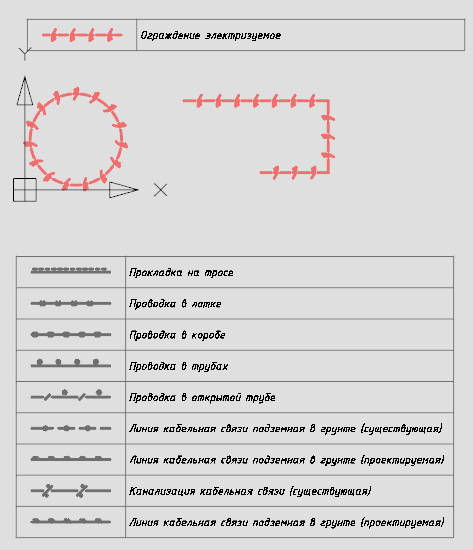

Нанокад 20.1 - отображает правильно;

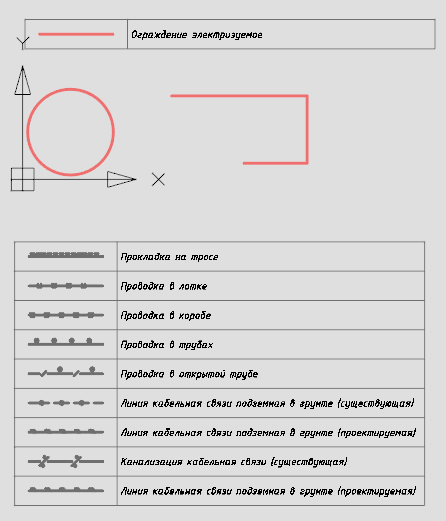

Нанокады 22-23 - отображает неправильно как сплошную линию, после сохранения файла отображается неправильно везде;

Нанокад 24 - отображает правильно;

Автокад 20 - отображает правильно.

Линия создавалась в Нанокаде 20.1 Редактором типов линий.

Проблемы только с этой линией, старые отображаются везде хорошо.

В архиве три файла: 1) вставляемая подложка с типом линии; 2) файл со вставкой; 3) файл со вставкой, испорченный 22-23 версией

В чём может быть причина и как это исправить?

отображение типов линий.zip

doctorRAZ

походу руками был сброшен тип линии слоя внешней ссылки

команда BGRESETXREF из bgtools или отсюда

https://doctorraz.blogspot.com/2024/05/drztools-nanocad.html

вернет тип линии слою,

проверил в нк23.1 24.1

Кожевников_Юра

https://forum.nanocad.ru/discussion/comment/2665#Comment_2665

Отдельное Спасибо за сборник утилит!

Видимо сброс типа линии делает сам Нанокад 22.0, 23.0.

Команда BGRESETXREF восстанавливает видимость линии. Но при последующем открытии 22-23 Нанокадами видимость слетает. С версиями 20.1 и 24.0 такого не происходит. Проверялось на нескольких машинах.

Видимо копать надо в настройках Нанокада.

И почему проблемы только с линией в одном новом слое?

doctorRAZ

https://forum.nanocad.ru/discussion/comment/2669#Comment_2669

имха, что то локальное

нано 23.0 обнови до 23.1 это бесплатно у меня на нем не повторилось

сравни значение переменных управляющих свойствами слоев зависимых от внешних ссылок

VISRETAIN

VISRETAINMODE - нана на нее ссылается но ее нет)))
