Вопрос по оформлению чертежей

DmitryP

Уважаемые форумчане, добрый день

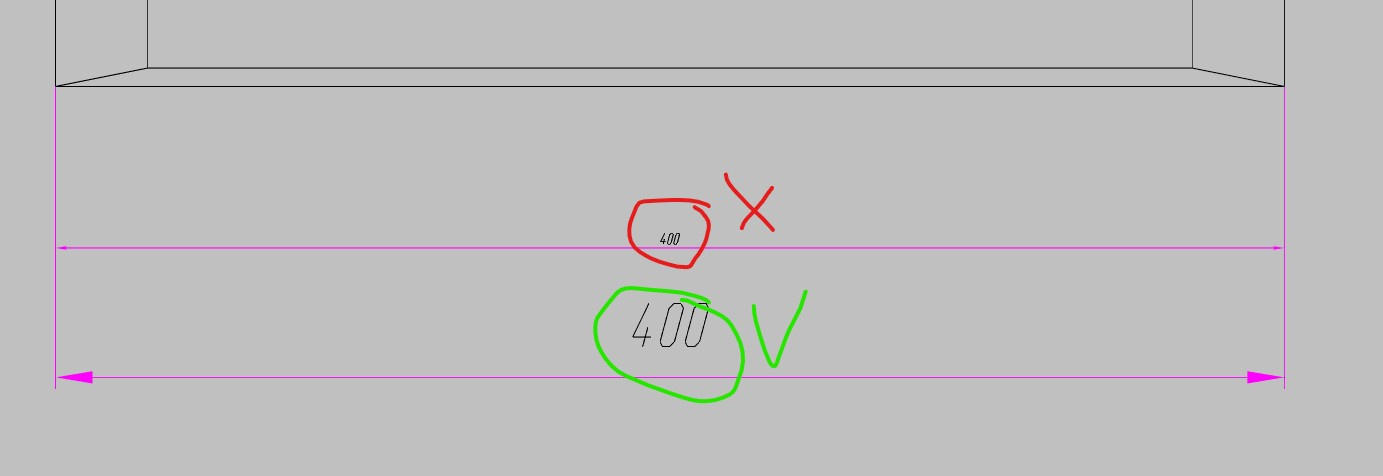

В нанокаде 24.0 столкнулся с такой проблемой: в моделе в масштабе 1:1 отрисована деталь. В листе сформирована рамка формата А3 и через видовой экран отмасштабирована М1:4. Видовой экран заморожен. Есть размерный стиль gostw. Через лист двойным щелчком мыши внутри видового экрана активирую деталь. Начинаю ставить размеры, он ставит реальное значение. Но высота текста не соответствует.

Прошу подсказать как быть. Раньше в Автокаде была функция в настройках аннотативный размер. Размерный слой автоматом брал масштаб с масштаба видового экрана. Такая функция есть в Нанокаде ?


Размеры.dwg

MCAD

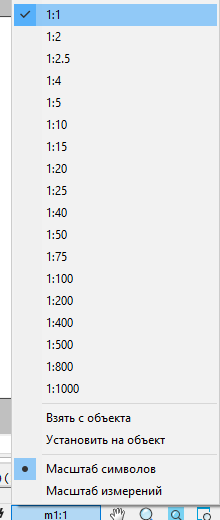

Если Вы ставите в листе размеры внутри видового экрана, то установите соответствующий масштаб оформления.

Если в "Листе", то размер берет масштаб с "Видового экрана"

https://rutube.ru/video/5b61f5102327b8b57e5f3e79b6968617/

EdwardSt

Если применен стиль текста с фиксированной (ненулевой) высотой, то будет использована именно эта высота, а поле будет недоступным для редактирования. Изменение масштаба символов будет касаться всего. кроме высоты текста

DmitryP

Спасибо! Вы очень помогли!
