Диаметральный размер с обрывом

Вячеслав_К

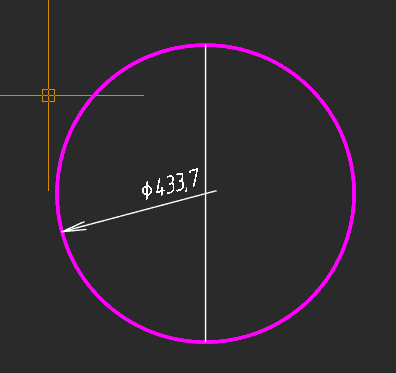

Можно ли в наноКАД проставить диаметральный размер с обрывом, как показано на этом рисунке?

Roman_X

Конечно, можно

🤣

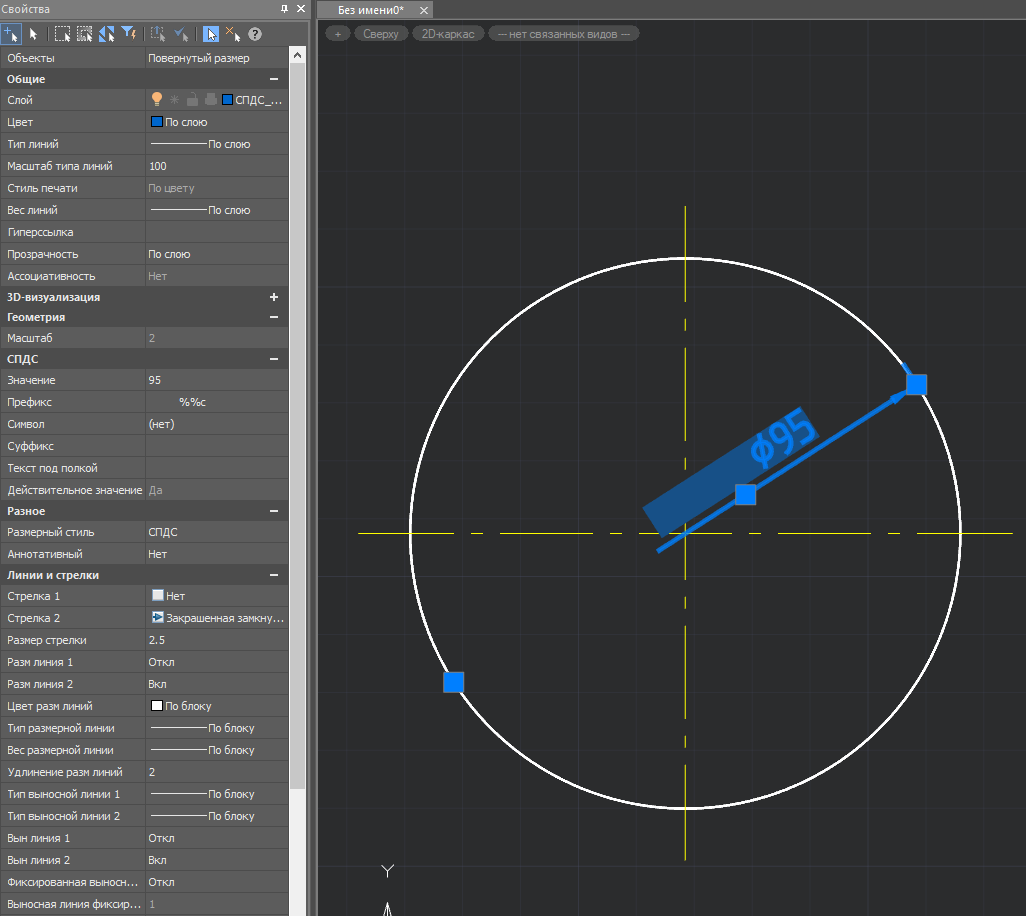

Вячеслав_К

Так это ведь линейный размер, так? А нужно проставить диаметральный.

Roman_X

Если "нужно" "диаметральный размер = mdimdia", то нельзя "как на рисунке"

Вячеслав_К

https://forum.nanocad.ru/discussion/comment/3753#Comment_3753

Очень жаль, ведь именно такой размер описан в ГОСТ 2.307. Надеюсь, разработчики "допилят" программу..

Andrey_M

Без проблем (делал в СПДС):

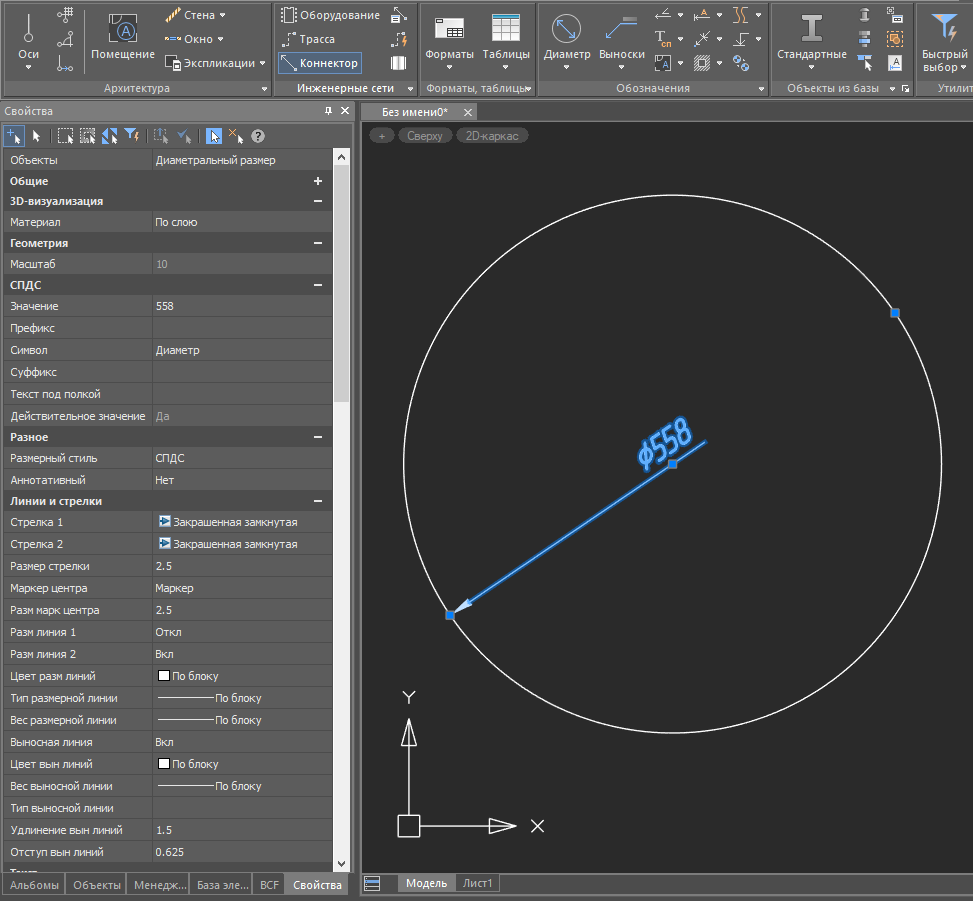

Это Диаметральный размер: в Свойствах отключена "Разм. линия 1"

и выбраны для "Стрелка 1" и "Стрелка 2" - Закрашенная замкнутая.

Вячеслав_К

https://forum.nanocad.ru/discussion/comment/3797#Comment_3797

Обратите внимание, что в ГОСТовском диаметральном размере с обрывом текст смещен относительно середины размерной линии. Можно ли так сделать в наноКАД?

Andrey_M

Сдвигайте вручную так, чтобы было читабельно.

И еще: в ГОСТ показан пример, в описании нет упоминания об однозначном положении значения Диаметра в конкретной точке. Требуется, чтобы было видно!

Вячеслав_К

Если сдвигать вручную, начинает двигаться размерная линия и пропадает "хвостик", отходящий от центра окружности.

ГОСТ 2.307, п. 5.25: При нанесении размера диаметра внутри окружности размерные числа
смещают относительно середины размерных линий.

ГОСТ 2.307. п. 5.31: …Не допускается
… наносить
размерные числа в местах пересечения размерных, осевых или центровых
линий.

Andrey_M

А так устроит? Немного действий сделал, но очень быстро:

Двойной щелчок на цифре Диаметрального размера и

в поле "префикс" ввести пробелы (на глаз, чтобы само значение сместилось ближе к центру

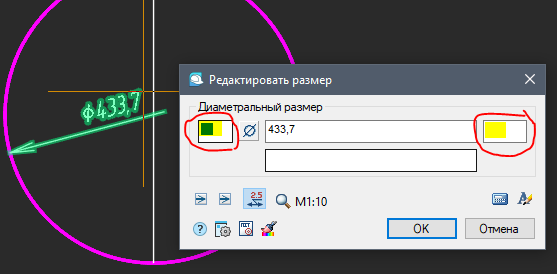

а в поле "суффикс" - тоже несколько пробелов если нужно (см. скриншот):

Получилось так, как надо, вроде. И быстро.

Вячеслав_К

https://forum.nanocad.ru/discussion/comment/3861#Comment_3861

Спасибо, я думаю, этот способ подойдет, пока не сделали нормальный размер с обрывом.
