Вопросы по инструменту "Помещение"(sproom) из СПДС

PeretsCHILI
PeretsCHILI
отредактировано 12 Mar Раздел: Модуль «СПДС»

Исходные данные: есть прекрасный инструмент "Помещение"(sproom). После его вставки, можно в диалоговом окне можно указать различные параметры. На вкладке "Параметры" указанные параметры также доступны в свойствах при выделении объекта "помещение". Информацию из вкладок "Отделка" и "Пол" можно получить только путем вставки таблиц через инструмент, например, "Ведомость отделки помещений" (sptablerooms).

Вопросы: 1. Можно ли как то "запросить" информацию из вкладок "Отделка" и "Пол", чтобы их можно было использовать например в отчетах таблиц? На данный момент доступна только та информация, которая отображается в "свойствах". 2. Можно ли создать собственный параметрический объект "помещение" подобный sproom?

Тэги темы:

Комментарии

  • MCAD
    MCAD

    "Пол" можно получить только путем вставки таблиц через инструмент

    Какой-то "тяни-толкай" получается.

    Раньше просили сделать просто, универсально.

    Было такое решение:

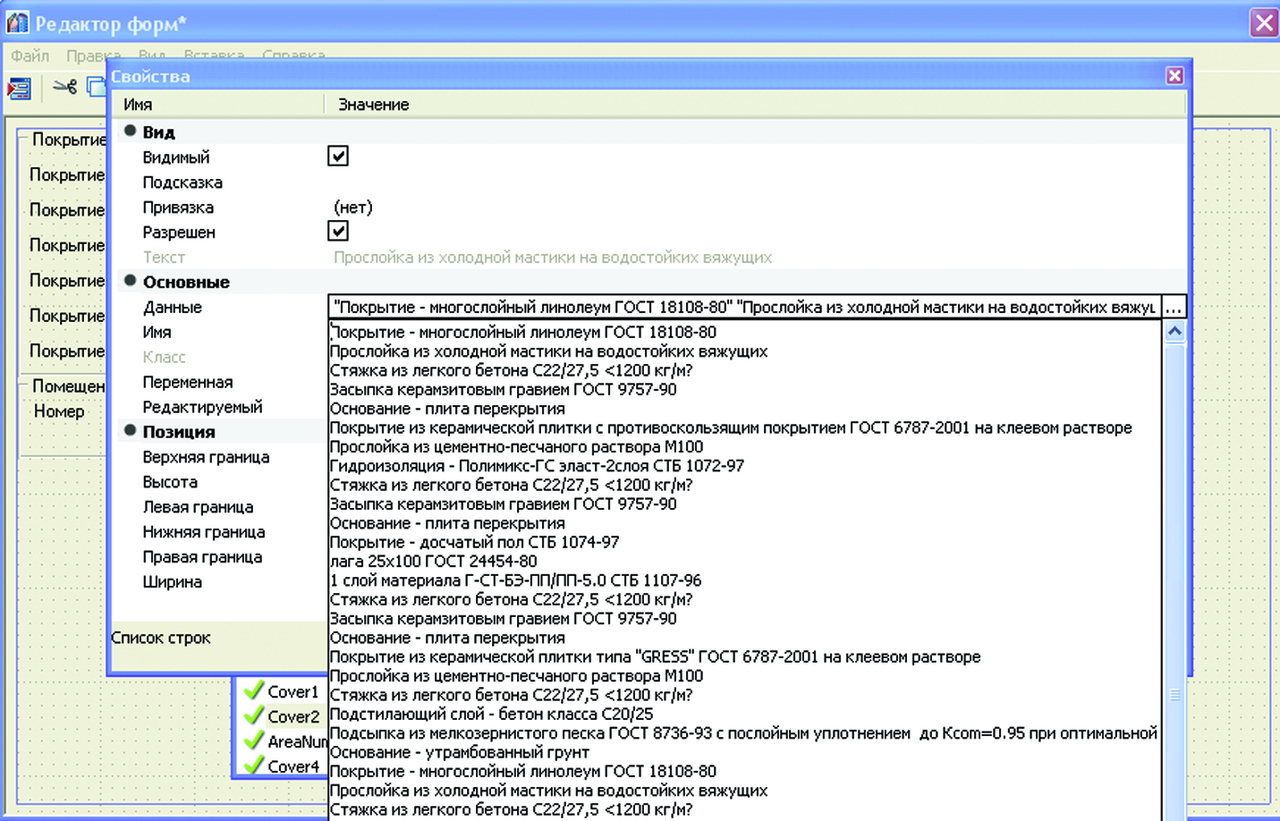

    https://www.spds.ru/about/articles/cm_53_nanocad_spds.html

  • PeretsCHILI
    PeretsCHILI
    https://forum.nanocad.ru/discussion/comment/3749#Comment_3749

    Спасибо за ссылку на эту статью, очень помогла, сняла и некоторые другие вопросы.

    Получается отказываемся от использования sproom, вводим spquarters, с помощью маркеров вводим отделку пола и отделку стен и потолков. И вот тут возникает вопрос, как учесть в отделке проемы? Оконные и дверные откосы? Двери бывают без порогов, тогда и пол в проемах тоже нужно как то учитывать.

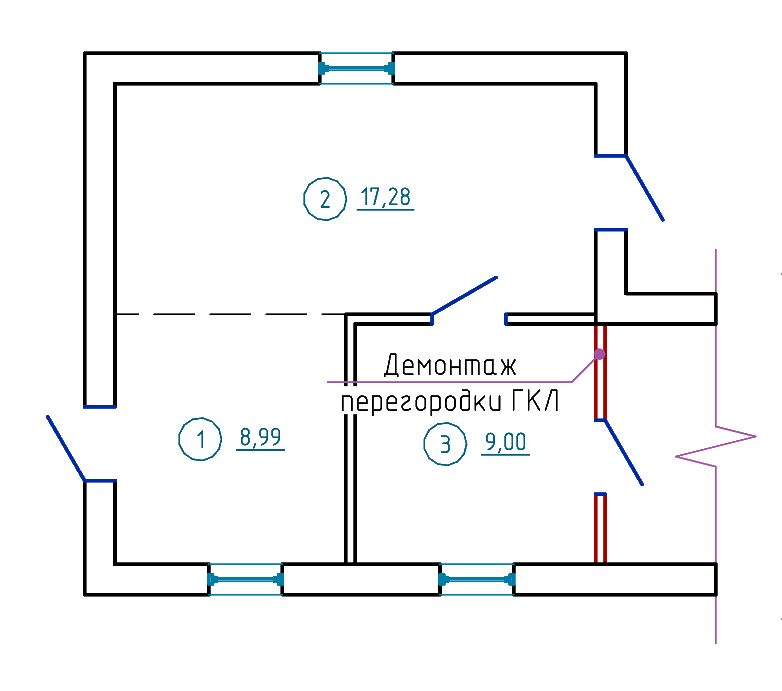

    А еще такой пример может быть. Нужно посчитать демонтаж отделки стен (штукатурка, окраска), но есть нюанс: помещения 1 и 2 разделены между собой только функционально а в 3 помещении ГКЛ-перегородка демонтируется. Поэтому нужно как то не учитывать.

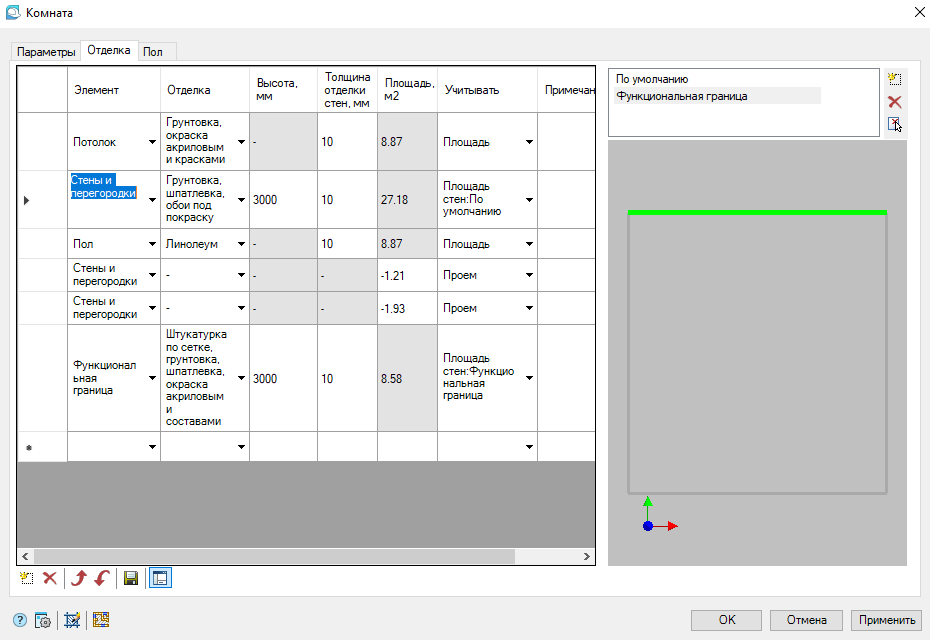

    Поэтому нужно как то не учитывать отделку в этих местах. Для этого мне нравится, что в инструменте "Помещение (sproom)" можно отдельные стены помещения поместить на разные слои и настроить фильтрацию, когда вставляешь таблицу "Ведомость отделки помещений (sptablerooms)"


    К тому же, этот инструмент учитывает и площадь дверных и оконных проемов.

    Минус же "Помещения (sprooms)", я так понял, что нельзя получить данные по отделке в собственную таблицу.

    Изучив выше упомянутую статью, я вижу следующее решение, если где-то неправ, или есть более простой способ, не стесняйтесь поправить.

    1. Создать параметрические объекты дверей и окон. В них заложить информацию по площади проемов, откосов, площади пола(при необходимости).
    2. Проставить на плане "Форма помещения".
    3. Создать в базе данных таблицу с двумя отчетами (далее Table1). Table1 будеv привязывать к одному помещению, в первый отчет выбираем дверные проемы, во второй - оконные. В отдельных ячейках суммируем площади, и используя "комментарий" создаем доступ к этим площадям.
    4. Table1 нужно будет проставить в каждом помещении (чтобы не загромождать чертеж, уменьшим масштаб таблицы и помещаем на непечатный слой).
    5. Создаем универсальный маркер для пола, как в статье, но дополнительно добавляем связь с Table1, чтобы учесть отделку пола в дверных проемах.
    6. Вставляем "Экспликацию полов" как статье.
    7. Для отделки стен создаем подобный универсальный маркер, как в п.5, но с дополнительной переменной X (длина стены, которые не учитывать в отделке). Площадь отделки стен считаем так: S= ((Периметр - Х) * высота помещения) + данные из Table1.

    Получается как-то так🤔 Или что-то можно упростить?

  • Andrey_M
    Andrey_M

    При таких запросах (такой высокой степени автоматизации) нужно переходить на

    nanoCAD BIM Строительство:

    https://www.nanocad.ru/products/bim/stroitelstvo/

    Я так понимаю, что в нем осуществлены ваши задачи, хотя и не явным образом.
