Трассировка сетей по окружности

Vitaly

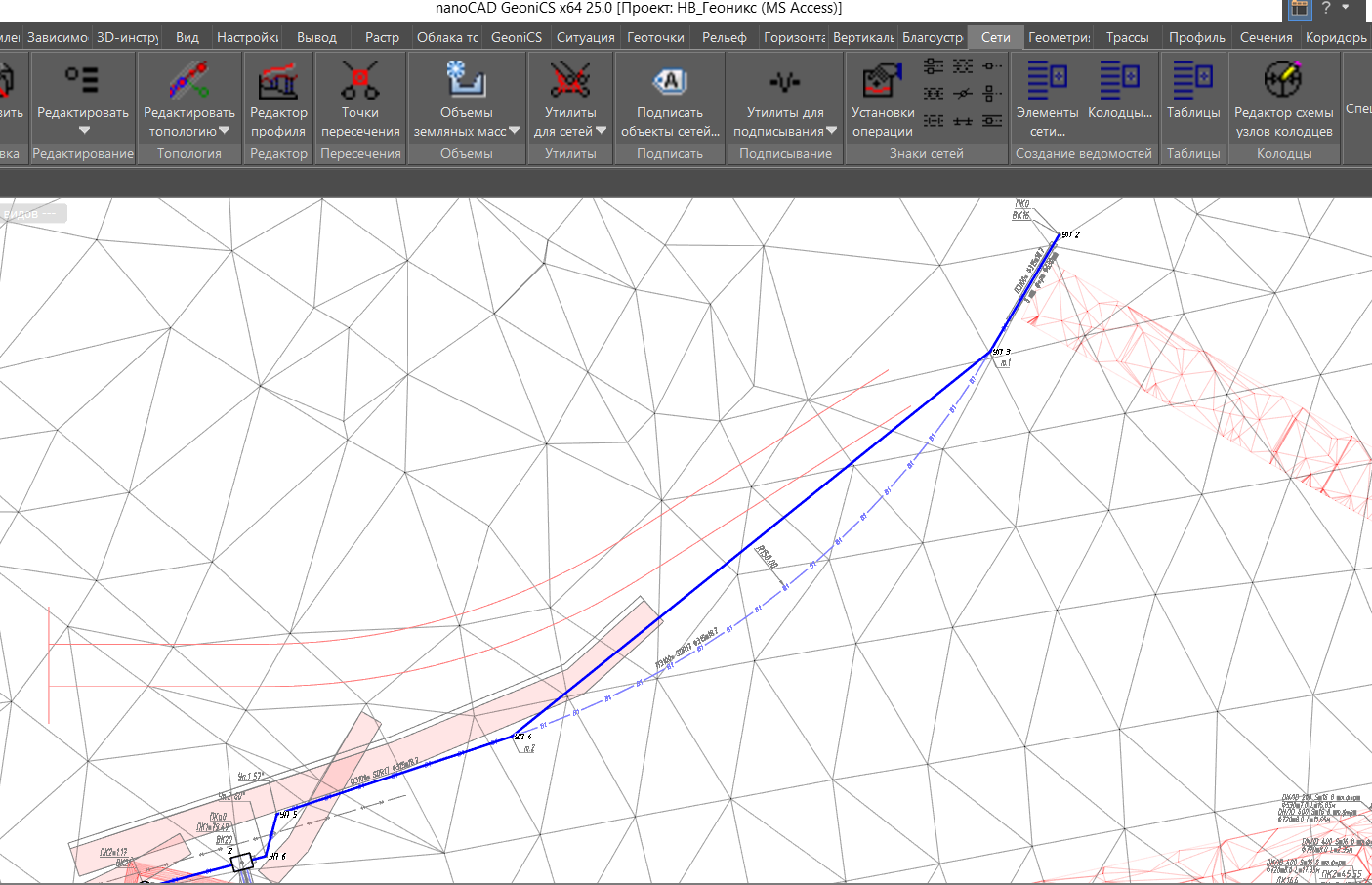

Добрый день. В проекте предусмотрена прокладка водопровода из полиэтиленовых труб радиусом. Полиэтилен позволяет это делать. Трассировка даже по построенной полилинии радиусов не даёт. Как получить трассировку радиусом и построить профиль с учётом радиуса.

Vitaly

Для себя я вопрос решил достаточно тривиально. Разбил окружность на равные части и построил сегменты из примитивов. Далее просто обвёл полилинией и по полилинии навел трассировку. Мне интересен вопрос в учёте радиусов всётаки при трассировке сетей. Кабельные линии, газопроводы так же могут прокладываться с учётом радиусов. В профилях систем так же используются радиусы при закрытых способах производства работ.
