Как извлечь атрибуты прямоугольного массива Столбцы и Ряды в отчет? NanoCad 26

[изображение] Курмазов_Максим: Как извлечь атрибуты Хоть это и блок, но у него нет “атрибутов” [image] Все, что можно взять в отчеты можно увидеть в быстром выборе.

Через БВ никак, поставлена задача на будущую версию #33099

Это значит только вручную можно посчитать кол-во элементов в массивах?

можно сделать свой блок с элементами массива, но наноредактор блоков такое не умеет. Количество в массиве.dwg (157,9 КБ) можно сделать свой стандартный объект или доработать копию существующего ступени.dwg (100,2 КБ) наверное можно подтянуть строки и столбцы из блока программно lisp, NET , nrx…

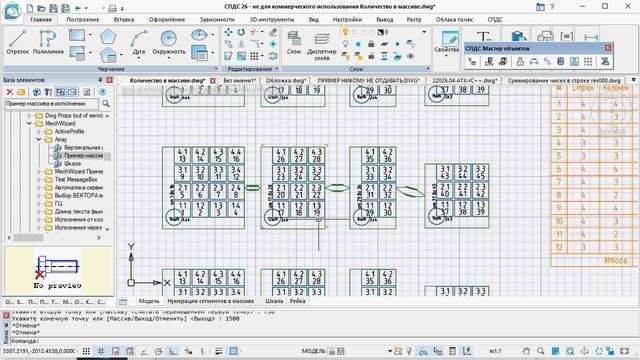

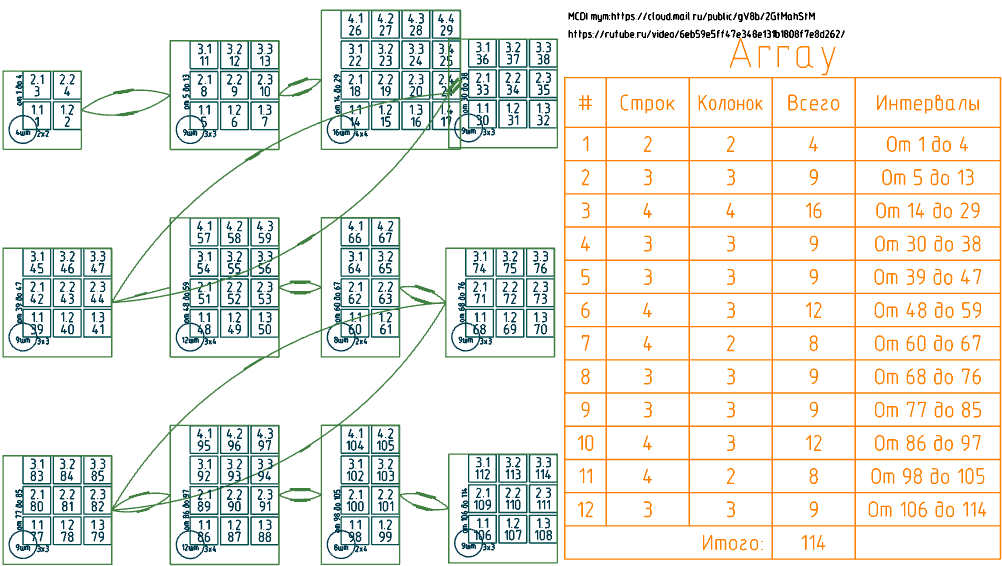

[изображение] doctorRaz: можно сделать свой стандартный объект Так и я могу :grinning_face: [image] [изображение] Массив в исполнении Документы: dwg mcdi Документы под роликом

[изображение] Курмазов_Максим: только вручную Не дождался уточнения, как-то не верится, что есть прямая необходимость считать массивы отчётом. Возможно есть более функциональный вариант, раскладка плитки [изображение] Раскладка плитки https://t.me/nanoSPDS …

[изображение] Атрибуты прямоугольного массива Столбцы и Ряды для отчета green_bookТехнические вопросы Через БВ никак, поставлена задача на будущую версию #33099 Интересно, в чем именно заключается задача? В возможности добавления свойств массива (см. ниже…

Вот моя задача: раскладка на плане солнечной электростанции фотоэлектрических модулей (ФЭМ). Они сгруппированы по столам. Например 2Рх26 - т.е два ряда по 26 ФЭМ. Есть столы других форматов. Например 2Рх52 и т.д. Кратно 26. Станция большая. Поэтому было бы удобно автоматически посчитать кол-во ФЭМ в…

Значит, речь все-таки не об атрибутах (в смысле dwg-объектах), а о свойствах массива. В такой постановке, думаю, допилят быстро и легко. Пока проще всего реализовать с помощью лиспа. Или красивше, как показано выше у @MCAD

[изображение] EdwardSt: Интересно, в чем именно заключается задача? Есть задача и на выборку свойств именно объекта массива, и на выборку атрибутов блоков, которые будут входить в массив.
