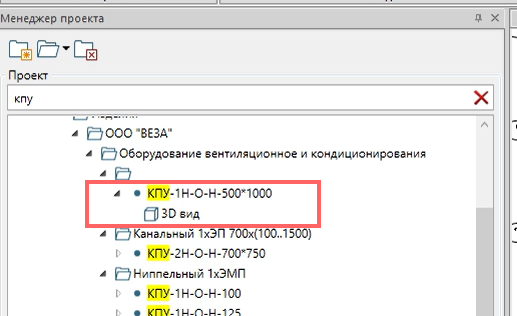

Видно, что компонент находится в папке без имени. Из-за ошибки в БД, у этого клапана, видимо, не проставлено значение свойства “Серия” и поэтому он не попал в свою категорию в дереве Менеджере проекта.
я загружаю клапан канальный 150х150 (именно такой размер мне нужен в данном проекте), но я пробовал и другие размеры грузить - результат тот же;
далее я загрузил стеновой клапан (ради примера выбрал рандомный размер), и он загрузился в проект, как вы верно подметили названия у папки нет, видимо недоработка какая-то
прошу прощения, это я неверно прочитал вас! теперь все ясно.
Я попробовал загрузить канальный 150х150 - загружается ок. судя по всему, дело в том, что у какого-то из загруженных в ваш проект компонентов уже есть такой же ID, как у канального 150х150 (например, вы могли загрузить его раньше и переименовать). когда в проекте уже есть компонент с таким же ID, он не импортируется, а тихо пропускается из импорта.
чтобы подтвердить это предположение, попробуйте импортировать канальный 150х150 в чистый проект. если подтвердится, то решается так: выясните, какой компонент имеет такой же ID (свойство “ID компонента”) и удалите его, или создайте копию для генерации нового ID)
разработчик БД ответил, что она создавалась для 22й версии и нужно ввести определенные команды, чтобы графика и точки подключения конвертировались и все будет ок
Вопрос по оборудованию. В 26 версии появилось оборудование с сайта, сразу из коробки. В представленной БД размеры противопожарных клапанов кратны 100. Т.е. 800х700, 800х800 и т.д.
Мне нужен канальный клапан с промежуточным размером КПУ-1Н 800х750.
Но сделать его не получается, т.к. вероятно эти компоненты не параметризованы.
Как мне сделать клапан с промежуточным размером, чтобы он корректно вставлялся в воздуховод?

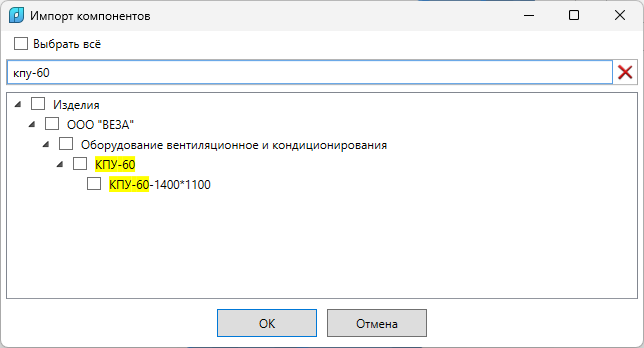

В БД некоторые компоненты параметризованы, некоторые нет. Вы правы, КПУ-1Н не параметризованы. Однако производитель сделал один “универсальный” и парамтеризованный компонент КПУ-60:
он находится в базе по адресу C:\ProgramData\Nanosoft\nanoCAD BIM Вентиляция x64 26.0\Database\Компоненты производителей\Веза\Арматура воздуховодов\Противопожарные клапаны прямоуг

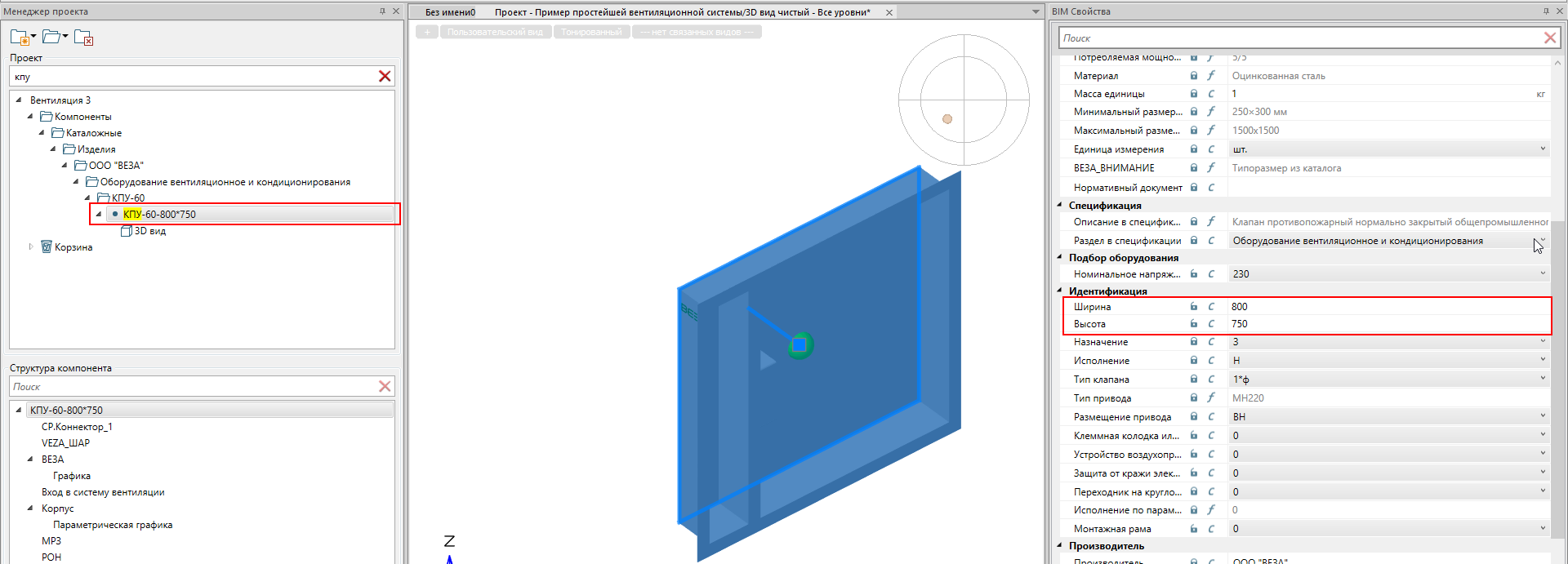

Ему можно назначить любые размеры, в том числе 800х750:
Если он не подходит по графике, следует связаться с производителем или сделать компонент самостоятельно - например, взять компонент с подходящей параметрической графикой в БД Database\Компоненты производителей\Веза\Арматура воздуховодов\Воздушные клапаны прямоугольные и изменить ему имя и другие свойства. В этой базе много параметрических компонентов
