Не понял как можно сделать ветку от кольца с применением Бриз-Т .
отвечаю сам себе может кому то поможет
- у обычного бриза с базы болид надо создать чтоб было 2 группы контактов (через Свойства ОПС )
- сначала в мастере подключений к 1ДПЛС КДЛа подключаем девайсы кольца
- потом в мастере подключений к 1й группе контактов Бриза-Т подключаем девайсы ветки.
По такому алгоритму ветка появляется в структурной схеме.
отвечаю сам себе может кому то поможет
- у обычного бриза с базы болид надо создать чтоб было 2 группы контактов (через Свойства ОПС )
- сначала в мастере подключений к 1ДПЛС КДЛа подключаем девайсы кольца
- потом в мастере подключений к 1й группе контактов Бриза-Т подключаем девайсы ветки.
По такому алгоритму ветка появляется в структурной схеме.
Добрый день!
Да, алгоритм верен.
Добрый день! Можно по подробнее пожалуйста объяснить алгоритм. Каким образом в свойстве ОПС добавить к устройству защиты от КЗ 2 группы подключения?
Добрый день!

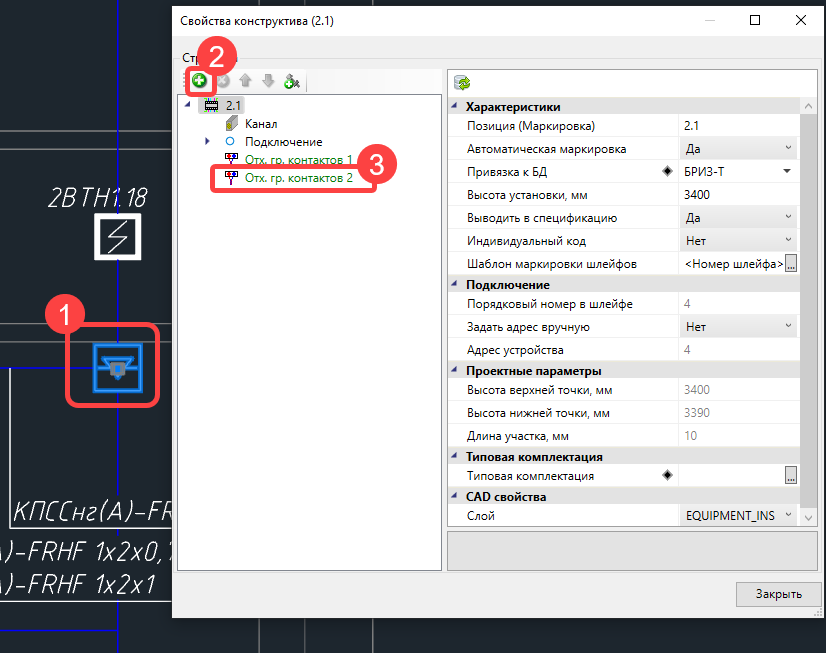

Изначально неизвестно, какую функцию будет выполнять БРИЗ, изолятора или разветвителя. Поэтому БРИЗ только подключается в ДПЛС, как изолятор. Если нужно ветвить ДПЛС, то в БРИЗ, в его свойствах на плане, нужно добавить группу контактов, без какого-либо изменения параметров этой группы контактов. В этом случае ответвление от БРИЗа программой будет считаться ответвлением ДПЛС с сохранением кольцевой структуры ДПЛС, т.е. строим кольцо с ответвлениями, как в этикетке на БРИЗ. Если нужно от БРИЗа 2 ветки, то добавляем две группы контактов.
Спасибо. Теперь понял. Изначально не понятно было, как подключения организовать
