Новые возможности nanoCAD BIM Строительство 25

Новый функционал

1. Копирование по этажам

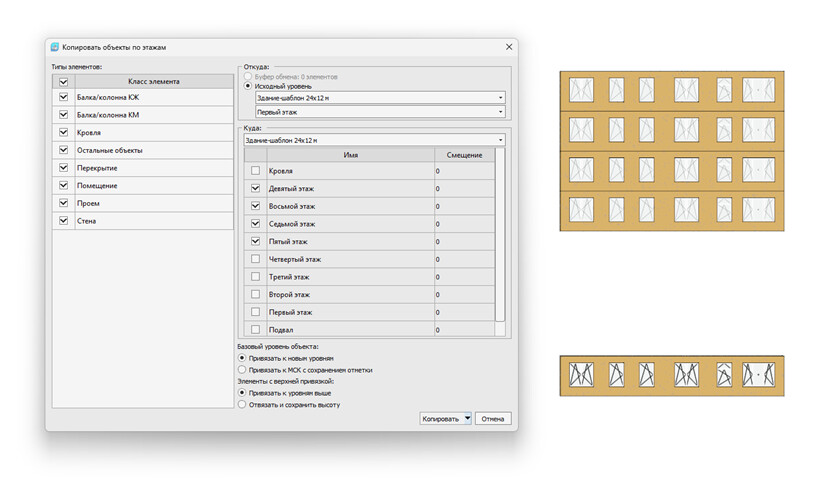

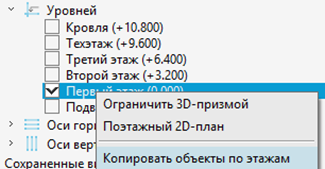

   Функционал позволяет копировать или переносить объекты на другие уровни проекта. В nanoCAD BIM Строительство появляются две команды: «Копировать» и «Разместить по этажам». Вторая команда вызывает диалоговое окно с детальной настройкой копирования и размещения. Открыть диалоговое окно копирования по этажам можно также из Диспетчера проекта.






   Возможности инструмента:
   Копирование объектов из буфера обмена или между уровнями текущего проекта
   Настройка привязок к сеткам осей и уровням при размещении
   Копирование между разными проектами с сохранением структуры и связей элементов, что особенно полезно при создании типовых решений или повторном использовании проектных решений в других моделях

2. Режим «Марка» в Диспетчере проекта

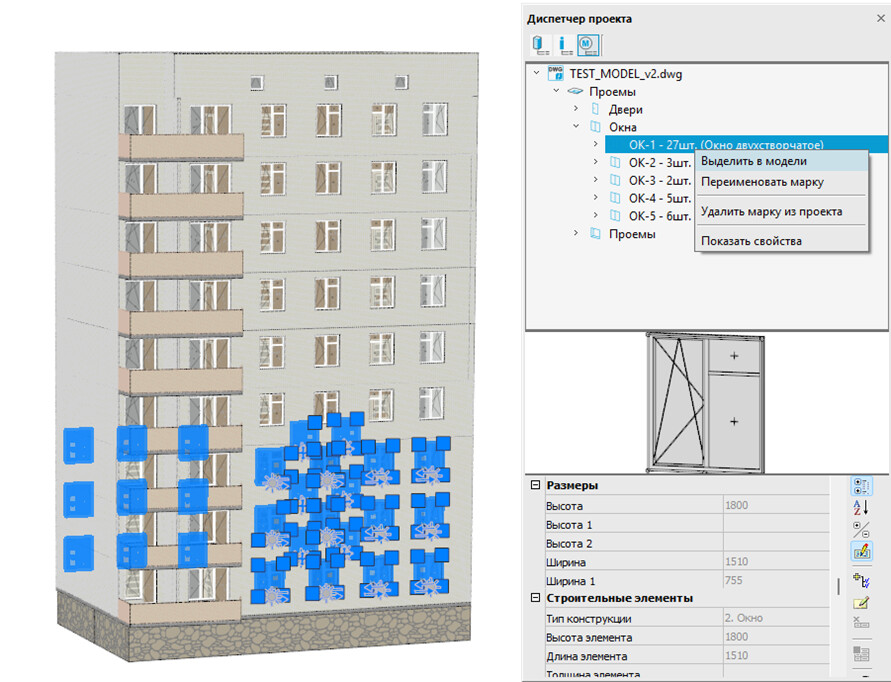

   Новый режим Диспетчера проекта позволяет управлять марками проемов и конструктивных сборок: отображать классифицированный перечень марок и их свойства, выделять, переименовывать и удалять объекты выбранной марки из проекта.



3. Экспорт расчетного представления в формат DXF

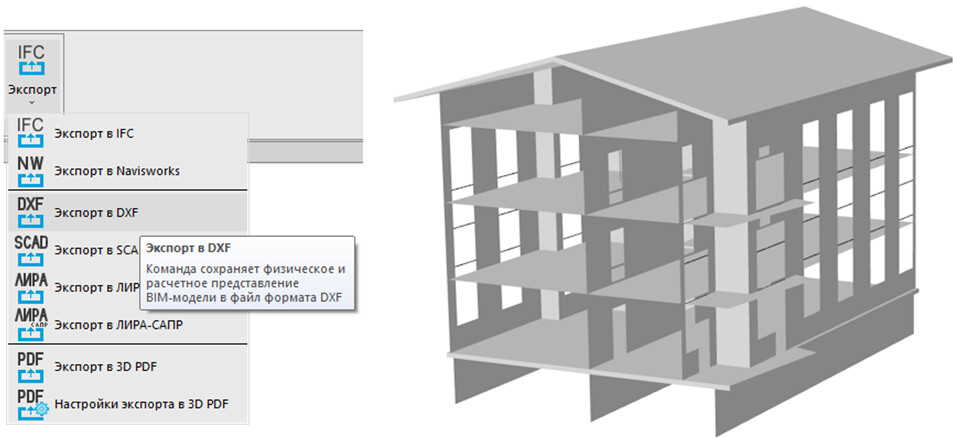

   В конфигурации Конструкции nanoCAD BIM Строительство 25 реализована возможность экспорта информационной модели в формат DXF в расчетном представлении. Новый функционал позволяет передавать геометрию элементов в виде аналитической модели, подготовленной для последующей обработки в расчетных комплексах.



4. Улучшенное размещение проемов в нескольких поверхностях

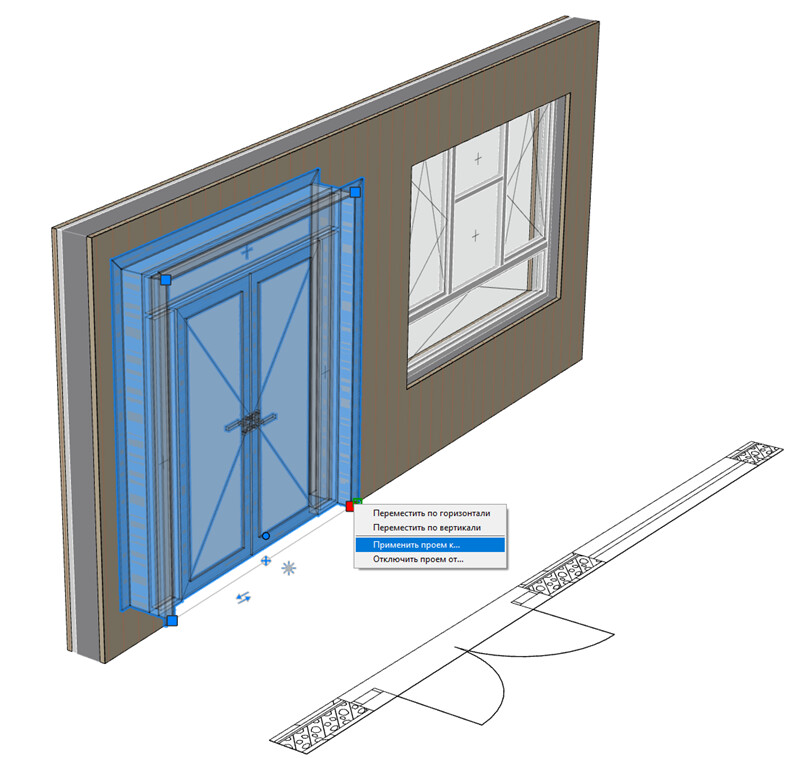

   В версии 25 процесс применения одного проема к нескольким стенам стал быстрее и проще. Теперь для формирования сквозных проемов в нескольких конструкциях достаточно использовать команду контекстного меню «Применить проем к…» и выбрать все необходимые объекты типа «Стена». Также были внесены улучшения в 2D-представление: проемы, примененные к нескольким стенам, теперь отображаются более корректно.



5. Ручка для управления булевыми операциями

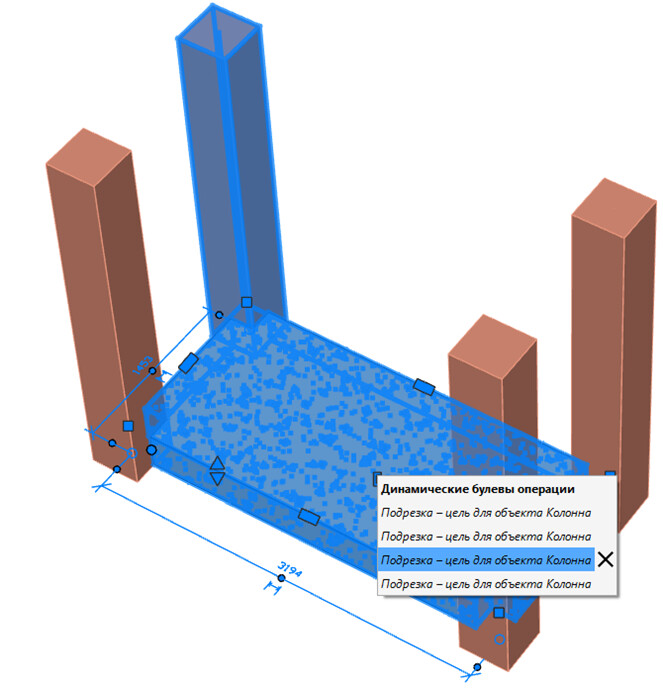

   В nanoCAD BIM Строительство 25 появилась новая ручка, позволяющая управлять текущими булевыми операциями. Она отображает активные связи на выбранном объекте, созданные с помощью булевых операций. Ручка не только позволяет отслеживать логику формирования геометрии, но и упрощает редактирование – появляется возможность удалять все или только выбранные булевы операции, наложенные на объекты.



6. Новая команда для поиска объекта по IFC GUID

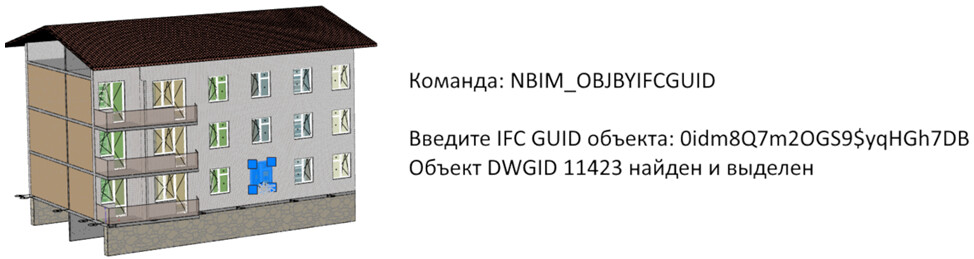

   В nanoCAD BIM Строительство 25 появилась новая команда NBIM_OBJBYIFCGUID, позволяющая найти исходный объект информационной модели по его IFC GUID. Появляется возможность ввести IFC GUID интересующего объекта – и nanoCAD BIM Строительство найдет и визуально выделит этот элемент в пространстве модели. Команда может использоваться в сценариях автоматизации – например, в скриптах для поиска и сопоставления объектов при интеграции через формат IFC



7. Проверки на коллизии в nanoCAD BIM Строительство

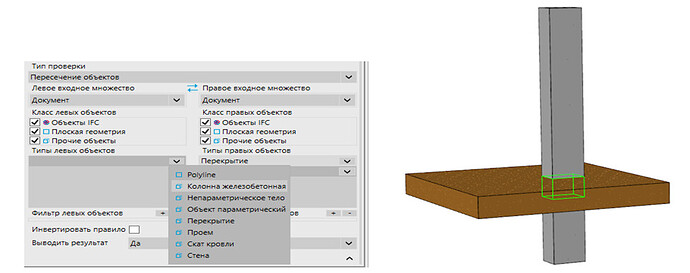

   В версии 25 реализована интеграция с модулем СПДС, позволяющая проверять информационную модель на коллизии без экспорта в IFC и без передачи в сторонние программы. Благодаря поддержке объектов nanoCAD BIM Строительство в модуле проверок появляется возможность создавать собственные правила, запускать автоматическую проверку и выявлять пересечения и конфликтующие элементы сразу в рабочем проекте.



Улучшения функционала

1. Повышение скорости открытия файлов DWG. Благодаря переходу на Платформу nanoCAD 25 скорость открытия файлов информационных моделей существенно возросла.
2. Исправление дефектов и повышение стабильности. Улучшена работа многовидовых представлений и процесс их построения, функциональность основных инструментов. Существенно доработан инструмент построения кровли.
3. Улучшение экспорта. Доработан экспорт в формат IFC: улучшен экспорт конструктивных сборок и объектов с текстом внутри.
4. Обновление интерфейса. Изменилась структура ленточного интерфейса – слева располагается группа инструментов «Модель», в которой размещаются Диспетчер проекта и Настройки.

Обновления в библиотеке объектов

Библиотека объектов в nanoCAD BIM Строительство получила значительное расширение. В обновлении:

1. Расширение библиотеки проемов.
   Добавлены карусельные двери, четырехстворчатое окно, трапециевидные и треугольные окна, а также окна с формой скошенного прямоугольника.

2. Обновление в категории ограждающих конструкций.
   В категорию добавлена группа СКУД, включающая турникеты разных типов. Большой перечень ограждений: ограждения с ригелями, со стойками и с панелями. В категорию ограждающих конструкций внесена библиотека калиток.

3. Объекты ландшафта.
   В библиотеку добавлены растения – комнатные, деревья, живые изгороди и кусты.

4. Опорные поручни и новые пандусы.
   Библиотеку дополнили поручни для санузлов, раковин, унитазов – 57 типоразмеров, а также потолочные опорные устройства и новые формы перекатных пандусов.

5. Транспорт, разметка и инфраструктура.
   В библиотеку добавлены объекты транспорта: автобусы, фуры, внедорожники и мотоциклы. Доступной для использования становится библиотека транспортной инфраструктуры: стрелки разметки, парковки, шлагбаумы и искусственные неровности.

6. Обновление сортаментов арматуры.
   Проведена классификация сортаментов под актуальные нормативные документы, расширен перечень сортаментов, добавлена полимерная арматура. У сортаментов расширен атрибутивный состав.

7. Обновления в библиотеке материалов.
   Добавлено 19 новых материалов бетона и 45 материалов стали с полноценным заполнением атрибутивных свойств.



Интеграция библиотек ТЕХНОНИКОЛЬ в nanoCAD BIM Строительство

Новые материалы и объекты от производителя ТЕХНОНИКОЛЬ теперь доступны в nanoCAD BIM Строительство – для более точного соответствия реальным спецификациям.
В библиотеке появились:

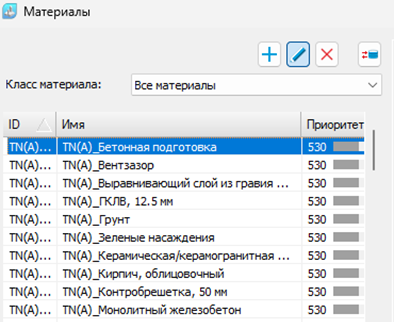

• 82 строительных материала компании в базе материалов;

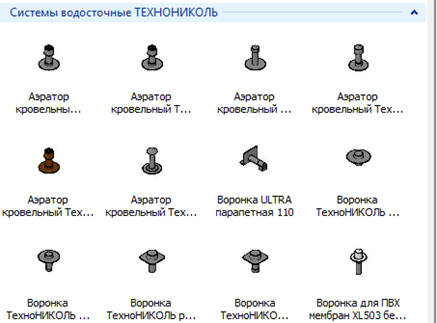

• 48 объектов водосточных систем в категории Инженерное оборудование.




Обновление API и состава Software Development Kit

В новой версии API расширены возможности для разработки и автоматизации проектирования. Появилась новая дополнительная библиотека для создания параметрических объектов, добавлены новые классы для работы с геометрией, реализована поддержка управления превью объектов и расширена документация. В обновлении:

1. Расширенные инструменты работы с геометрией.
   Разработаны новые классы ShapeParameters, SolidParameters и ComplexSolidParameters, описывающие 2D- и 3D-примитивы параметрического объекта.
2. Контроль связи «Проем – Стена».
   Реализована возможность получения идентификатора поверхности, в которой размещен проем.
3. Новая библиотека для разработки параметрических объектов ParametricKit.
   Библиотека предоставляет альтернативный способ создания параметрических объектов из C# кода.
4. Управление превью в библиотеке объектов.
   Новые методы API позволяют управлять иконками предпросмотра объектов библиотеки компонентов напрямую через код.
5. Расширение документации.
   В комплекте SDK появляется два новых руководства: по библиотеке ParametricKit и по взаимодействию с COM-интерфейсом nanoCAD BIM Строительство. В основную документацию добавлены две новые технические статьи по работе с NuGet, а также по связи IfcGuid и Handle.
