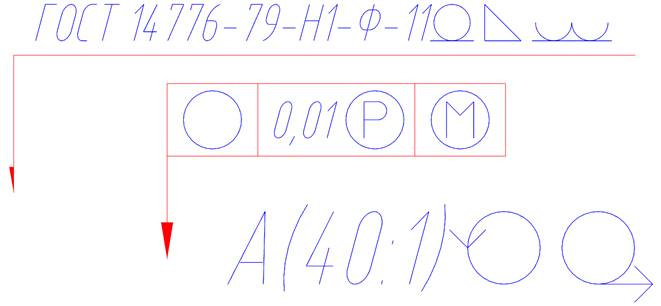

Несжимаемые символы
Специальные символы для обозначения сварных швов, допусков формы и расположения, поворота и разворота видов сделаны так, чтобы на них не влияли ни наклон, ни сжатие шрифта, то есть при любом наклоне и сжатии шрифта геометрия этих специальных символов остаётся неизменной.

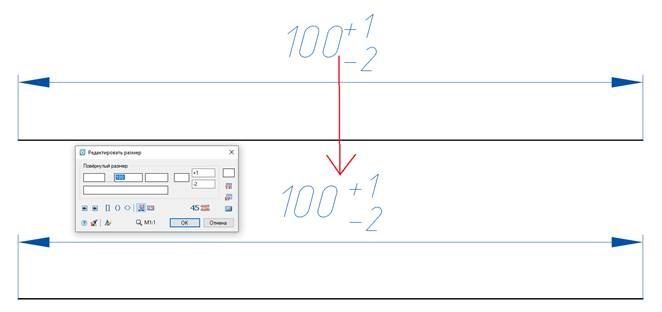

Пробел между значением и допуском размера
Для исправления недостатков текста dwg, в котором невозможно правильно делать наклон дробей в размерах добавлен пробел между значением и допуском размера. Пробел автоматически добавляется только при соблюдении следующих условий:
- допуск размера несимметричный;
- верхний допуск не нулевой;
- способ отображения допуска включает номинал размера, верхнее и нижнее отклонения.

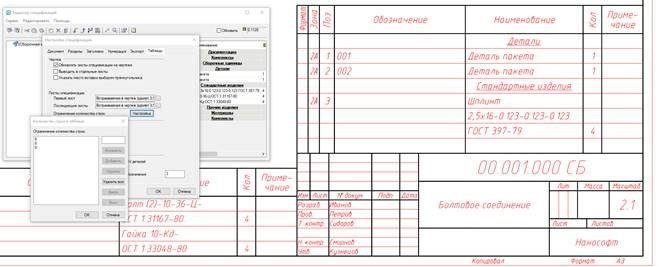

Вывод встроенной спецификации в несколько столбцов
Для встроенной в чертёж спецификации реализован вывод данных в несколько столбцов. В настройках спецификации на вкладке таблицы заведена настройка Ограничение количества строк, которая позволяет задавать максимальное количество строк для каждого столбца с данными встроенной в чертёж спецификации.
