Добрый день, коллеги!
Если нам необходимо покрыть воздуховод теплоизоляцией или огнезащитным покрытием, а в случае прокладки воздуховода на улице еще и оцинковкой сверху для защиты изоляции. Т.е. получается своеобразный слоеный пирог - воздуховод, изоляция, защитный кожух.
Как это правильно сделать? Чтобы было корректное отображение в модели, на 3д видах, посчиталось в спецификации отдельными позициями?
Добрый день!
Поскольку выделенного функционала для покрытия воздуховодов изоляцией в программе еще нет, компонент “Изоляция” или “Огнезащита” нужно добавлять самостоятельно.
Полноценный вариант - с отображением в 3D и спецификацией можно реализовать, если в 3D графику воздуховодов/фитингов добавить слой изоляции, а в сами компоненты воздуховодов/фитингов добавить нужные свойства (площадь изоляции, тип, и другие).
Наши партнеры, компания Макссофт-24, работали над этой идеей, и у них есть набор таких воздуховодов/фитингов. Ниже прикладываю zip-файл с текущим состоянием этого проекта. Рассматривайте это как демонстрацию технологии, но не готовые компоненты для работы, т.к. здесь требуется инструкция и, возможно, некоторые доработки.

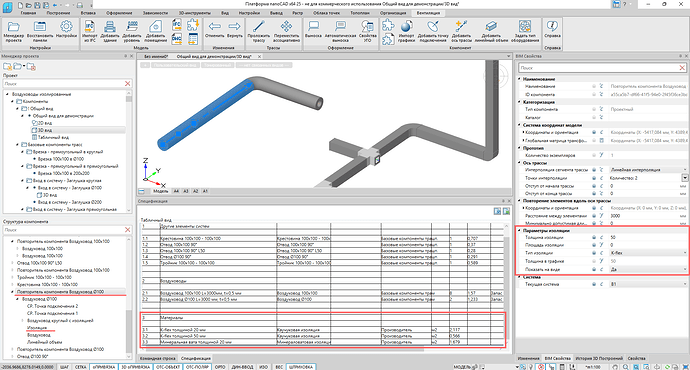

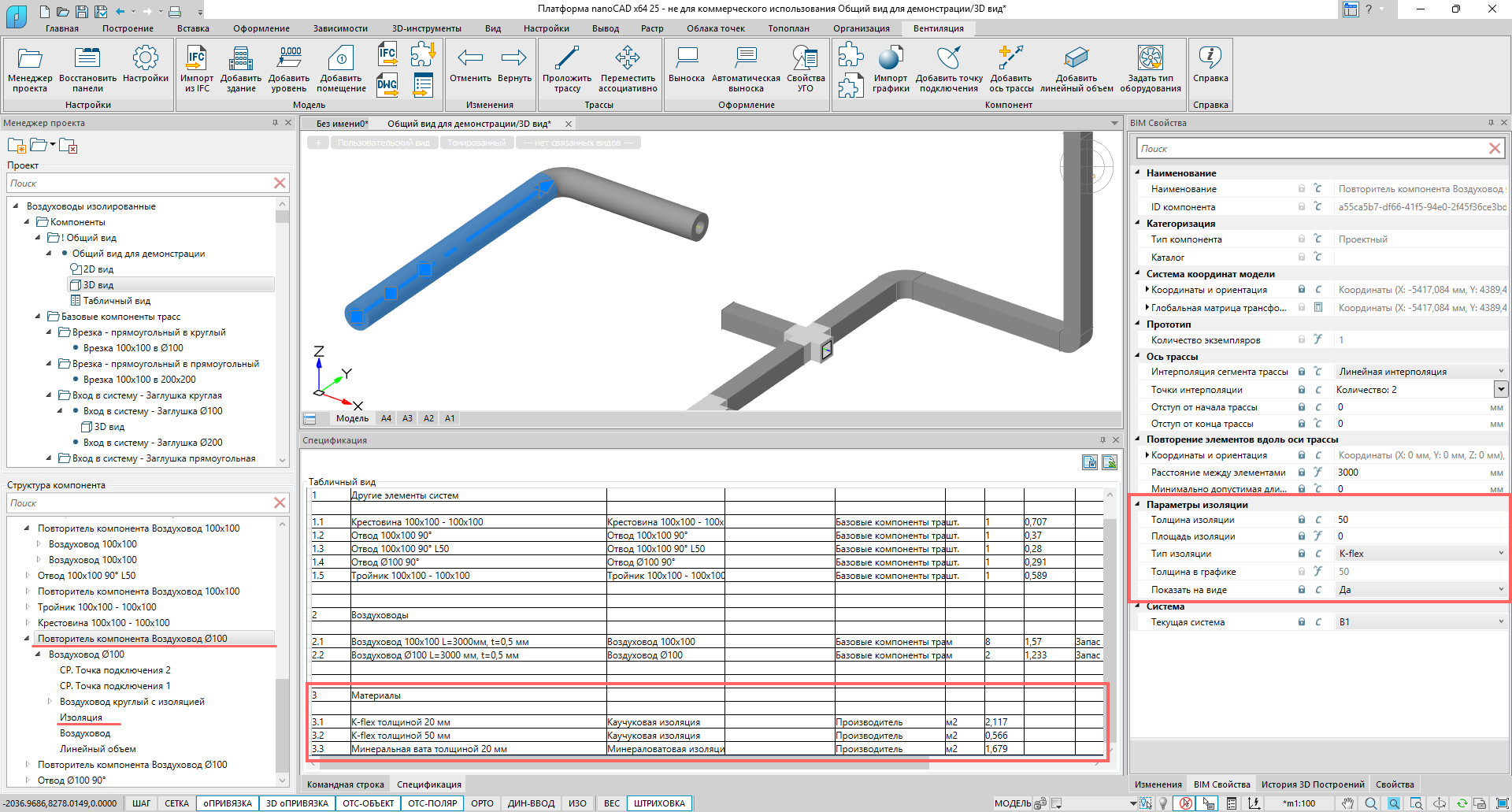

В этих компонентах можно настраивать тип и толщину изоляции (свойство Толщина изоляции) для каждого отдельного воздуховода/фитинга, также включать и выключать показ изоляции, выводить в спецификацию каждый тип изоляции отдельно с площадью. Управление происходит через свойства в панели BIM-свойств.

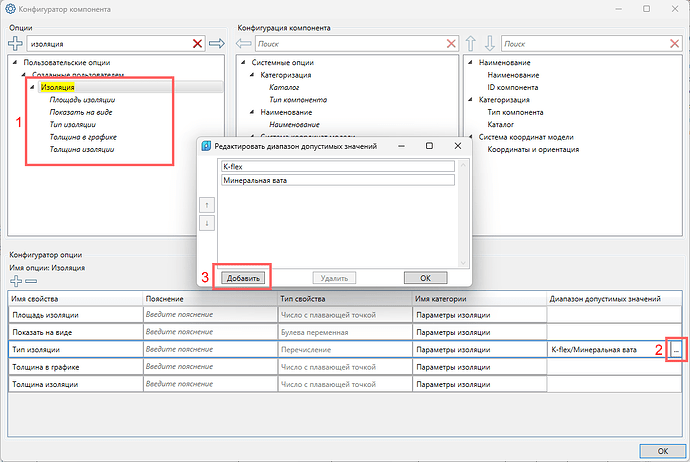

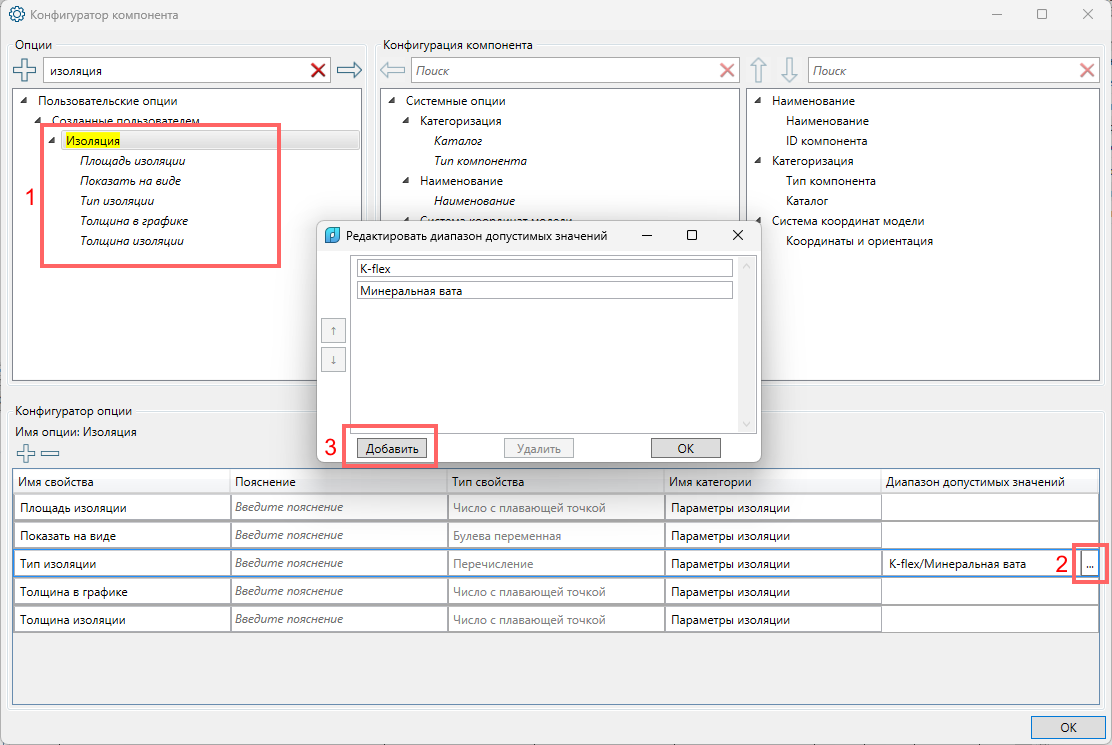

Добавление новых типов изоляции производится в конфигураторе компонентов через добавление новых строк в свойство “Тип изоляции” внутри опции “Изоляция”.
Особенное внимание нужно уделять созданию новых прямых участков (например, при копировании Воздуховод 100х100 для создания Воздуховод 300х300). В этом случае нужно вручную добавить опцию Изоляция внутрь компонента Повторитель 300х300, и настроить формулы в свойствах нужным образом.
Ссылка на демо-проект с изолированными воздуховодами: Скачать файл
Когда появится инструкция и первая полноценная рабочая версия, отпишусь здесь
Спасибо за развернутый ответ!
