Как смоделировать горизонтальную однотрубную систему отопления?
В свойствах радиатора все заполнено верно:
Но на 3д виде (использую для проверки) радиатор подключается некорректно, по крайней мере отображение точно некорректно.
Итак, проблему удалось решить следующим образом, по крайней мере в 3д теперь корректное отображение.
последовательность действий следующая:
- Устанавливаем радиатор на плане, настраиваем его так как нужно нам;
- Рядом устанавливаем стояк и подключаем радиатор через команду “сервис”;
- Далее инструментом “проложить трассу” подключаем трубы к горизонтальным участкам, предварительно вычислив отметки подводок с учетом габаритов и высоты установки радиатора;

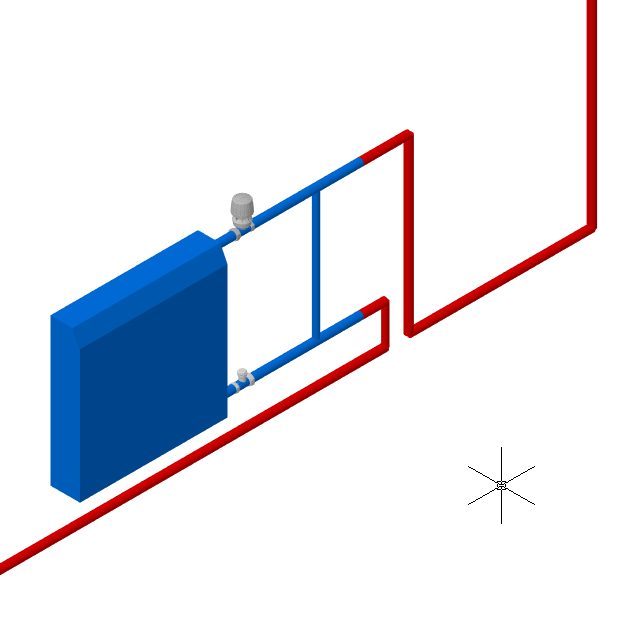

- Через команду “Сервис” подрезаем стояк сверху и снизу. Результат ниже:
