Как засекционировать два комплексных ЭП

nanoCAD BIM Электро Технические вопросы
,
1

как засекционировать два комплексных ЭП чтобы программа понимала при исчезновени напряжения все присоединения на щсн №2 перекидваются на щсн №1, так же необходимо чтобы программа верно считала нагрузку

2

По паорядку:

  1. Создать РУ с двумя (и более) секциями шин, с необходимым набором отходящих фидеров на каждой секции.
  2. Подключить ЭП №1 к отходящему фидеру 1 секции шин.
  3. Подключить ЭП №2 к отходящему фидеру 2 секции шин.
3

В ТЗ создал ЭП. На плане расставил щиток и задал ему нагрузку через ТЗ. В щитке сделал два ввода и подключил их к разным секциям ЩСН. Нагрузка на ЩСН считает эту нагрузку два раза, как сделать чтобы оно учитывалось один раз.

4

Это где видно?

5

Добрый день!

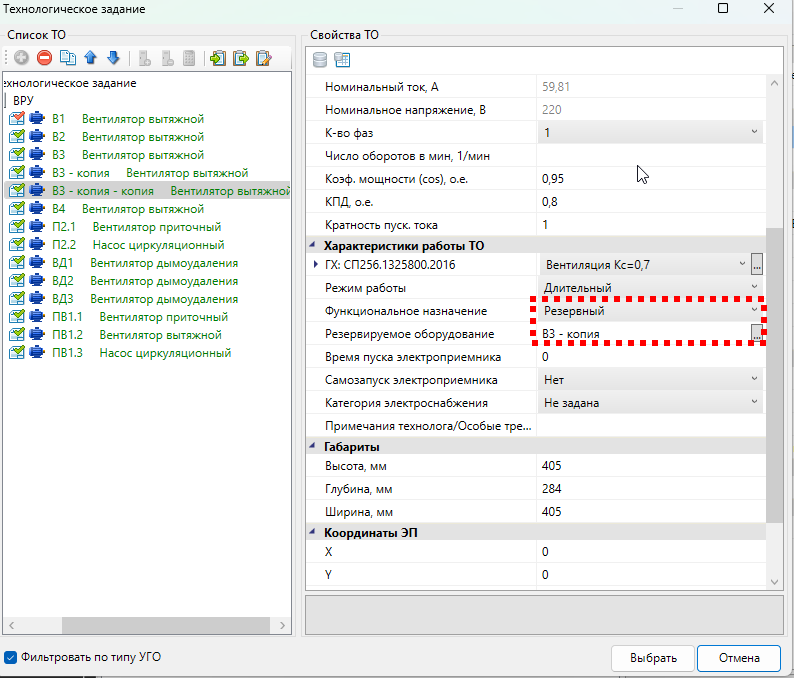

Вам необходимо в технологическом задании задать назначение у резервного ЭП, тогда всё корректно считать будет, на вводе в послеаварийном режиме нагрузка дублироваться не будет. В нормальном режиме нагрузка учитываться будет на каждую секцию своя нагрузка

Спойлер

image794×678 46.7 KB
