Для того чтобы в выноске автоматически проставлялись координаты Х и Y точки которую указываете на чертеже необходимо сделать следующее:
ВНИМАНИЕ: Координаты в выноске будут поменяны местами относительно координат модели.
В приложенном файле есть таблица и выноска.

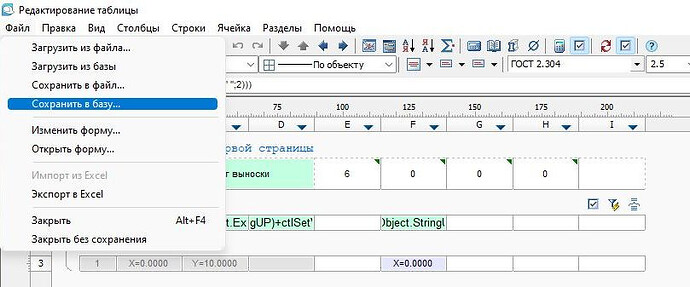

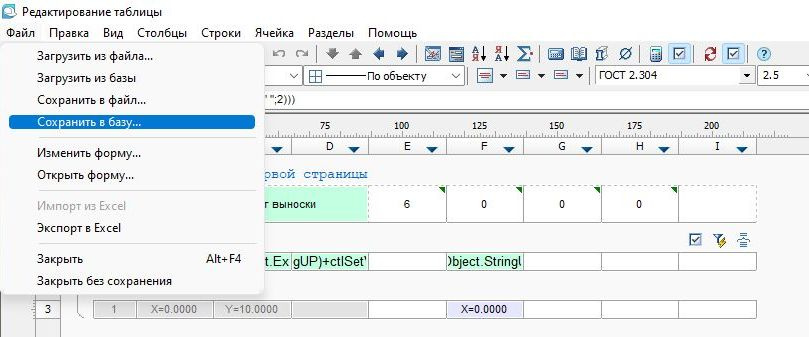

Заходите в таблицу двойным кликом и выбираете сохранить в базу

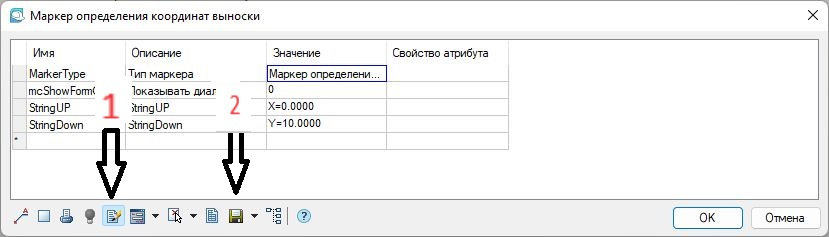

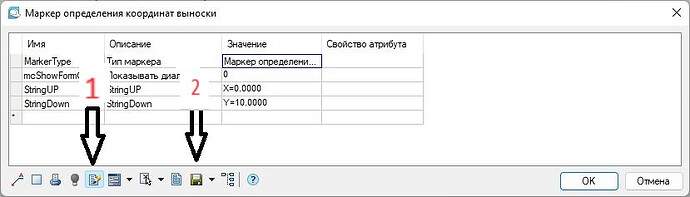

Заходите в выноску и внизу кликаете сначала на “редактировать свойства маркера” затем на “сохранить изменения в базе”.

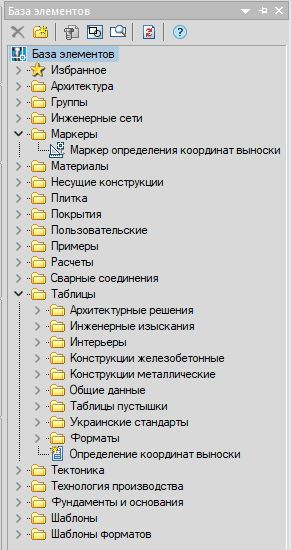

В базе элементов появятся две строки. В разделе “таблицы”- определение координат выноски, в разделе “Маркеры”- маркер определения координат выноски.
Это действия необходимо выполнить единожды.

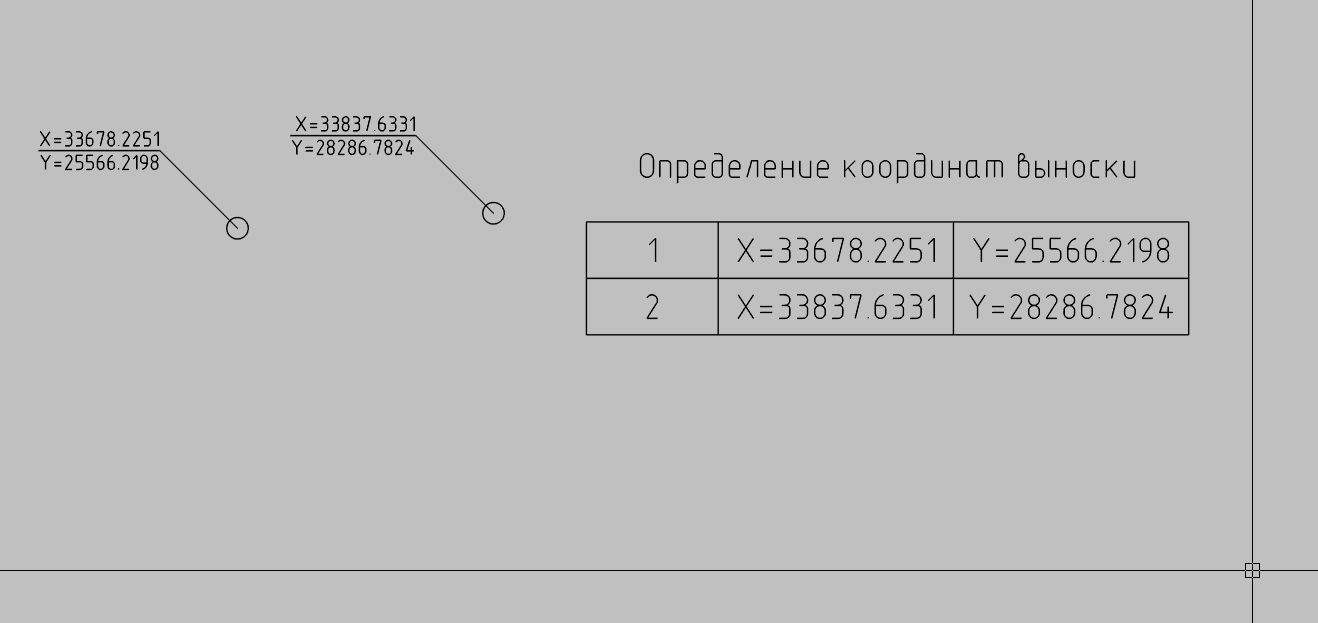

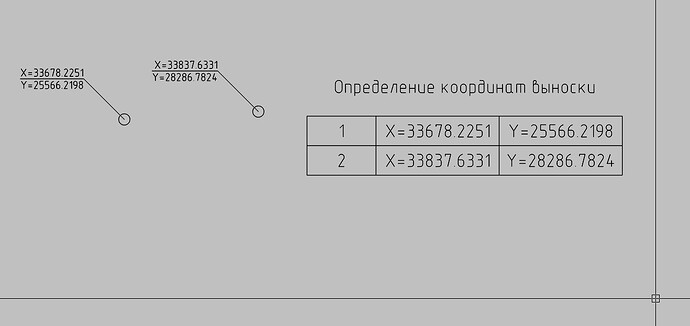

Далее в чертеж где необходимы координаты из базы вставляется сначала таблица “определение координат выноски”, а затем маркер координат. В итоге будет вставляться выноска с координатами (поменянными местами)
Координаты точки в выноске.rar (39,0 КБ)
MCAD
18.Июль.2024 05:22:29
2
Siblis, хотел в личные сообщения, но не получилось
24.1 уже отдает не Point
А координаты:
И можно обойтись без у Маркера , например, “Позиционной выноской”
Можно качать и пробовать.
Это я проверил и войдет в релиз
Siblis
18.Июль.2024 05:35:27
3
Так так тааак. Ничего не понял, но очень надо поправить т.к сейчас 23.1 но будем обновляться до 24.1. А таблицу эту возможно Вы и делали на старом форуме. Я просто сохранил её, как мог поправил (перевернул X и Y) и приятно пользовался. Сам то я этих Object-ах не понимаю.
P.S. что скачать непонятно, видимо не приложили
MCAD
18.Июль.2024 05:49:12
4
@Siblis Письмо должно было быть со ссылкой
Если не получится - пишите своему дилеру (должен посодействовать)
svktn
12.Декабрь.2024 13:56:55
5
подскажите как ограничить в выносках знаки после запятой до 2-х?
Siblis
17.Декабрь.2024 10:16:33
6

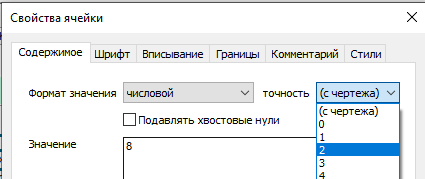

Добавил округление до двух знаков. проверяйте
Определение координат с округлением.dwg (298,0 КБ)
MCAD
17.Декабрь.2024 11:26:56
7
Добавил округление до двух знаков. проверяйте

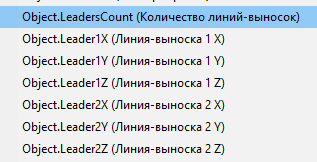

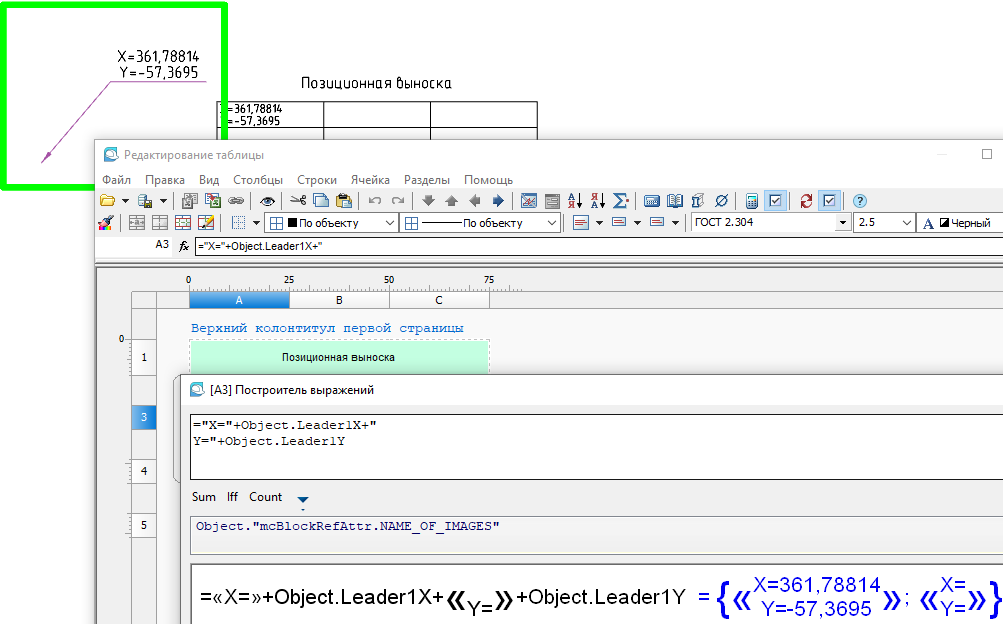

Кстати, сейчас можно сразу получать число** Object.Leader1X** , а не точку (point)
и обойтись без маркера - платформенной выноской
Olga94
26.Декабрь.2024 07:07:45
8
Скажите пожалуйста, возможно ли через таблицу определять вывод строительных координат?
Скажите пожалуйста, возможно ли через таблицу определять вывод строительных координат?
Если видишь их свойства в таблице, то можно
А что это о такое? Строительные координаты..
MCAD
26.Декабрь.2024 13:04:44
10
вывод строительных координат
Это про UCS?
На примере маркера
https://cloud.mail.ru/public/2b6X/pfY3fDf4p
Но без учёта, что теперь
Кстати, сейчас можно сразу получать число Object.Leader1X , а не точку (point)
