Т.к. все отрезки, дуги, полилинии - потомки от Curve, то к ним можно применять метод GetFirstDerivative. Но почему то с некоторыми участками полилинии это не работает. Выдается вектор отзеркаленный по оси y.
if ( resultPnt.Status == PromptStatus.OK)// если точка получена {
// получаем линейный объект на котором расположена точка по ID
NativePlatform.DatabaseServices.Entity lineObj =
tr.GetObject(SelectFilteredObjectsInWindow(resultPnt.Value), OpenMode.ForWrite) as NativePlatform.DatabaseServices.Entity;
// принимаем объект как кривую и находим касательную
NativePlatform.Geometry.Vector3d tempVector = (lineObj as Curve).GetFirstDerivative(resultPnt.Value);
//получаем угол вектора по отношению к оси Х
double angle = tempVector.GetAngleTo(NativePlatform.Geometry.Vector3d.XAxis);
editor.WriteMessage(
$“\nУгол = {angle}.”);
// Завершаем транзакцию
tr.Commit();
return (angle, resultPnt.Value);// угол, точка
}
Часто первый и последний участок неправильно работают, а когда обращаю полилинию (меняю направление), то неправильноработающие участки начинают работать правильно, а правильно работавшие, начинают работать неправильно.
На вопрос до сих пор нет реакции участников форума. Полагаю не случайно. Для понимания проблемы нужно представить образец dwg файла с полилинией и конкретными точками на ней, а также значениями угла и вектора в этих точках, которые считаются автором правильными и неправильными. Я сделал собственное тестовое приложение для исследования этого вопроса и готов сравнить данные автора и получаемые моим приложением.
У меня просто функция dll, сделанная под БИМ Строительство 25, работающая с моими параметрическими объектами из базы ))), она у вас не заработает. Дайте пару дней, я напишу под обычный Нанокад и выложу.

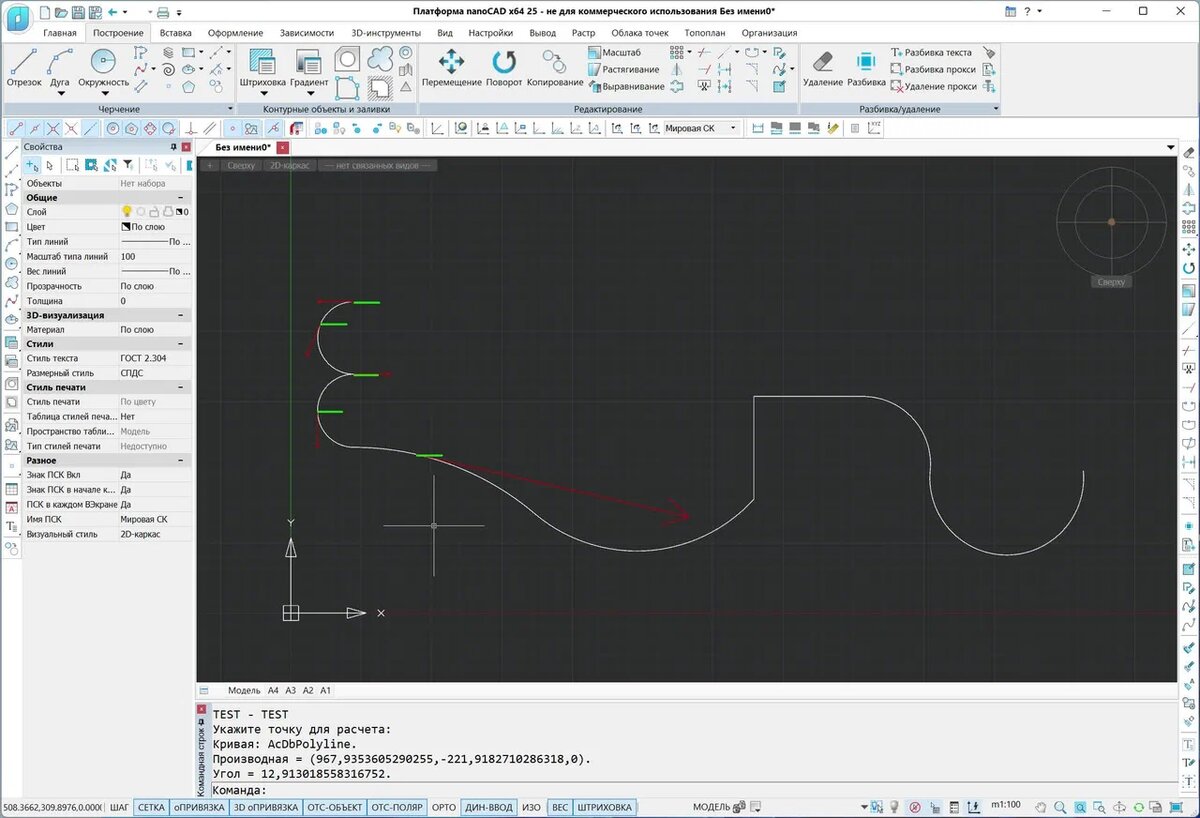

Предлагаю посмотреть ролик, записанный в ходе тестирования моего приложения (немного затянутый), из которого видно, что никаких неожиданностей в поведении касательных к полилинии нет, в том числе и после смены направления полилинии.
Кстати, утверждение, что “все отрезки, дуги, полилинии - потомки от Curve”, подтверждается. Тест работает одинаково на всех отрезках полилиний, а также дугах, окружностях, сплайнах, спиралях, эллипсах.
Ни метода, ни типа GetPipe в коде команды TEST нет. Используйте отладчик для изучения проблемы.
Предположу, что Вы пытаетесь применить команду к объекту, который отфильтровывается в коде (строка 78). Попробуйте отключить фильтр, присвоив, например, filter=null. С объектом “Трасса” у меня это получилось.
NativePlatform.Geometry.Vector3d tempVector = (lineObj as Curve).GetFirstDerivative(resultPnt.Value);
//получаем угол вектора по отношению к оси Х
double angle = tempVector.GetAngleTo(NativePlatform.Geometry.Vector3d.XAxis);
double angle1 = angle*180/Math.PI;
editor.WriteMessage(
$“\nУгол = {angle1}.”);
у меня почему то если У начальной точки больше У конечной точки отрезка, то выдает неправильный угол = 360-правильный угол
Как выглядят в сравнении первые производные, т.е. tempVector, в одной и той же точке и у одного и того же lineObj? Желательно их вывести в WriteMessage.
никогда не выдает угол больше 180 градусов, поэтому если отрезок направлен слева верх в право вниз, должен быть угол больше 180, а выдается угол меньше 180
Существует две основные перегрузки этого метода:
1. Простая форма (между двумя векторами)
public double GetAngleTo(Vector3d vector)
Что делает: Возвращает кратчайший угол между текущим вектором и переданным в качестве аргумента.
Диапазон: От 0 до π (от 0° до 180°).
Особенность: Метод всегда возвращает минимальный положительный угол, независимо от порядка векторов.
2. С использованием опорного вектора
public double GetAngleTo(Vector3d vector, Vector3d refVec)
Что делает: Вычисляет угол в плоскости, перпендикулярной опорному вектору refVec.
Диапазон: От 0 до 2π (от 0° до 360°).
Особенность: Позволяет определить направление угла (по часовой или против часовой стрелки) относительно заданного направления. Если результат векторного произведения двух исходных векторов сонаправлен с refVec, возвращается обычный угол, иначе — 2π минус этот угол.
если бы не ваш пример, я бы долго разбирался, хотел уже все переписывать )))
