Компания «Нанософт», ведущий российский разработчик САПР/ТИМ-решений, объявляет о выходе 26-й версии программного продукта nanoCAD BIM Вентиляция.
nanoCAD BIM Вентиляция – BIM/ТИМ-решение на Платформе nanoCAD для проектирования и расчета моделей систем вентиляции и кондиционирования.
Программный продукт nanoCAD BIM Вентиляция базируется на новейшей технологии EVOS, обеспечивая ряд преимуществ для пользователя:
- создание 3D-моделей любой степени детализации и информационного наполнения;
- многопользовательский режим в единой информационной модели;
- отображение модели в нескольких проекциях и режимах одновременно;
- применение параметрической графики и типового проектирования.
Ключевые возможности nanoCADBIM Вентиляция 26
Прямой импорт моделей из nanoCAD комплект Инженерия
Сервер многопользовательской работы Collaboration Server теперь поддерживает прямой импорт информационных моделей из продуктов линейки nanoCAD комплект Инженерия: nanoCAD BIM ВК, Отопление, СКС, ОПС и Электро. Проектировщики смежных дисциплин могут получать доступ к актуальным данным без ручного обмена файлами, что экономит время на пересылку и согласование файлов между разделами, а также уменьшает вероятность работы с неактуальными данными.

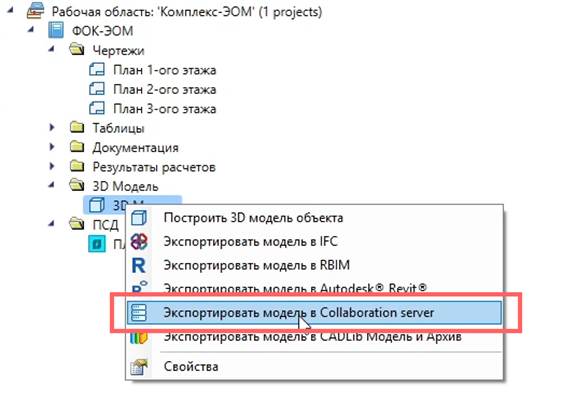

Экспорт модели nanoCADBIMЭлектро в модель nanoCADBIMВентиляция
Гибкая работа с IFC-моделями
Импортированные в проект IFC-файлы становятся полноценными компонентами проекта, для них доступны управление свойствами, редактирование графики, составление спецификаций, выноски и УГО. Также поддерживается обновление модели прямо из файла на диске без повторного импорта, больше нет необходимости заново пересобирать проект при получении обновленной модели от коллег.

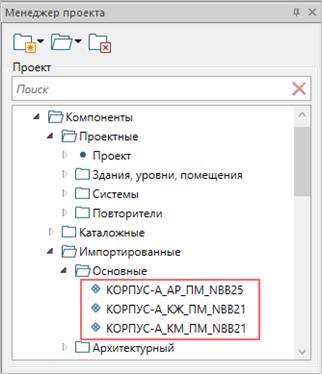

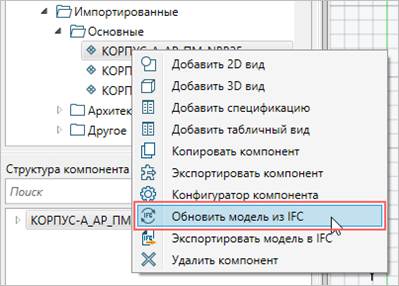

Загрузка и обновление импортированных IFC-моделей
Читаемые аксонометрические схемы и другие 2D-виды
2D-проекции теперь строятся с учетом скрытых линий, планы и аксонометрические схемы любой сложности читаются без визуального «шума». Лишнюю вспомогательную графику (точки подключения, помещения) можно скрыть отдельной настройкой вида. Проектировщик тратит меньше времени на ручную доработку чертежей перед сдачей.

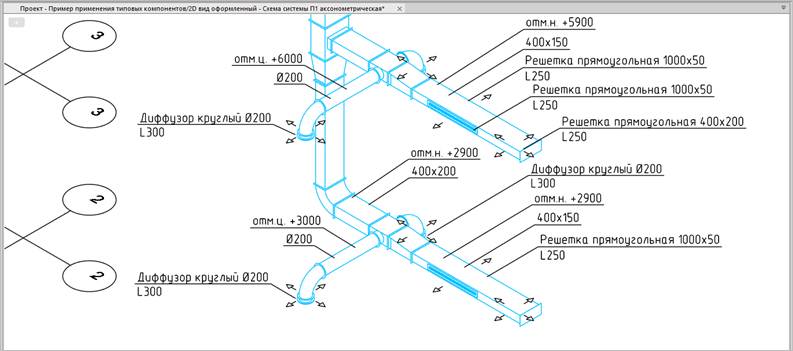

Скрытие линий позволяет выводить документацию любой сложности
УГО и выноски для вложенных объектов
Условные графические обозначения и выноски теперь можно назначать не только основным, но и вложенным объектам модели. Установка возможна вручную или автоматически через шаблоны оформления 2D-видов. Оформление детализированных узлов происходит быстрее и с меньшим числом ручных операций, что особенно важно на крупных проектах.

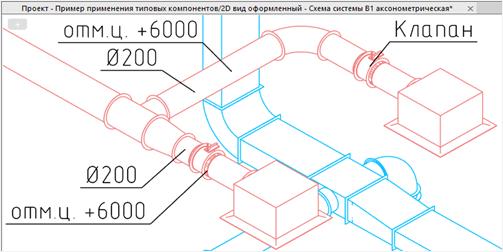

В этом примере условные графические обозначения и выноски установлены для элементов типового этажа
Готовые шаблоны проектов «из коробки»
Новые проекты можно создавать по шаблону, то есть с предустановленными компонентами, шаблонами оформления и выносками. Вместе с программой поставляются три шаблона, включая базовую структуру со зданием и уровнями, а также поддерживаются собственные пользовательские шаблоны. Теперь старт нового проекта занимает минуты, а стандарты оформления, принятые в компании, соблюдаются автоматически.
Окно с выбором шаблонов проекта
Умная расстановка выносок
Инструмент Автоматическая выноска стал умнее. Если объекту подходит несколько шаблонов выносок, программа предложит выбрать нужный, что исключает случайную подстановку неверного оформления. Это сокращает количество ошибок в документации и время на последующую проверку и исправление выносок.
Всплывающее окно подскажет, какие выноски подходят этому объекту
Обновленные базы данных
Поставляемые вместе с программой компоненты теперь включают выноски, различное базовое оборудование, а также базы данных всех производителей с nanocad.ru. Необходимое оборудование находится сразу внутри установленной программы, теперь нет необходимости искать и скачивать базы данных вручную.

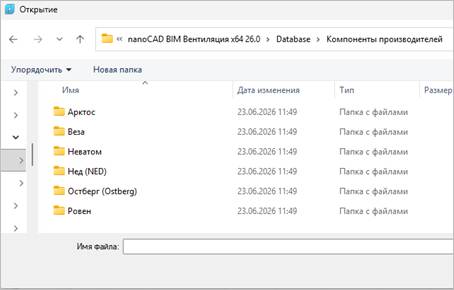

Поставляемые с дистрибутивом базы оборудования и базы на nanocad.ru теперь синхронизированы
Бесплатная пробная версия
Протестируйте все функции nanoCAD BIM Вентиляция 26 – доступ к полному функционалу предоставляется на 30 дней бесплатно.
Купить nanoCAD BIM Вентиляция
Пользователи nanoCAD BIM Вентиляция 25 с временными или постоянными лицензиями с действующими подписками получают nanoCAD BIM Вентиляция 26 бесплатно.
Подобрать конфигурацию исходя из типа лицензирования и задач вашего бизнеса можно на сайте nanocad.ru или обратившись к авторизованному партнеру в вашем регионе.
Действующий прайс-лист представлен в разделе «Цены».
Для работы с nanoCAD BIM Вентиляция 26 пользователю необходима лицензия на Платформу nanoCAD 26.
