Добрый день.

Есть три параметрических объекта:

  1. Ростверк имеющий PART_NAME=“Нм”
  2. Две стойки имеющих PART_NAME=“См”

Подскажите как настроить мастер простановки размеров так что бы размерная цепочка проставлялась от одного края ростверка до цента стоек и до другого края ростверка как на примере:


Пытаюсь настроить через “Связанные объекты”, но если я в условие фильтрации объектов проставляю и ростверк и стойки: [PART_NAME]=“Нм” or [PART_NAME]=“Cм”


А в связанные объекты подставляю только стойки



То цепочка ставиться по габаритам всех объектов


если я в условие фильтрации объектов проставляю только ростверк : [PART_NAME]=“Нм” а остальные настройки как в прошлом примере


то размер выставляется только по ростверку


2

Добрый день! Возможный вариант решения задачи в видео по ссылке.

Также во вложении чертеж из видео, и профиль простановки размеров, в котором уже есть все необходимые цепочки: слева, справа, снизу.

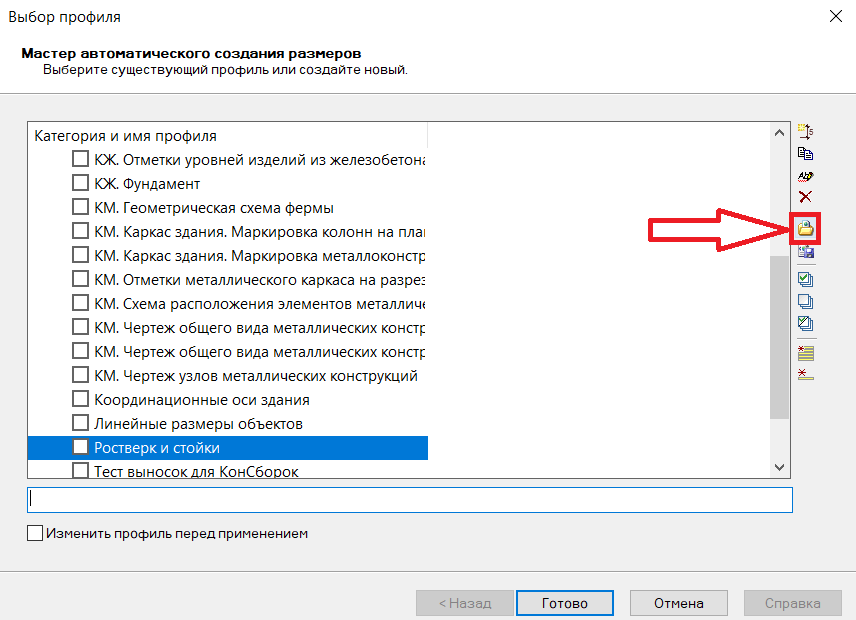

Профиль мастера простановки размеров в формате xml. Чтобы его импортировать необходимо нажать на кнопку импорта профиля

Стойки ростверки.zip (162,2 КБ)

image.png856×620 25.1 KB

3

Видеопо поэлементному оформлению. Полное видео со всеми вариантами опубликуем чуть позже.

4

Олег, спасибо большое за развернутый ответ.

5

Я изначально так и пытался сделать, понял почему не получилось:

Я создаю объект средствами API и при этом создаётся AxisPoint без свойств “размерная линия”.

Точка средствами API:


Точка созданая руками:


А без этого свойства размер точку не “цепляет”.

6

Может кому пригодиться.

Если точку создавать с добавлением “DIMGROUP” и “DIMTYPE”,

     var point1 = entity.getElementParametric().AddChild("AXISPOINT");

            point1.AddParameter("DIMGROUP", "Размер снизу", "Группа размеров", "");

            point1.AddParameter("DIMTYPE", "1. Размер", "Тип размерной линии", "");

            point1.AddParameter("StartPointX", "0", "", "0");

            point1.AddParameter("StartPointY", "0", "", "0");

            point1.AddParameter("StartPointZ", "0", "", "0");

            ParametricEntBase.AddSubEntityMainParams(point1, true, true, false);

то все работает корректно для способа, описанного выше, уважаемым Олегом.
