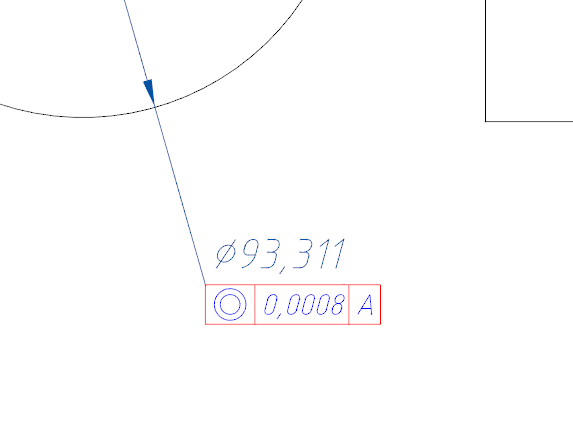

кто-нибудь пробовал разместить отклонение форм на диаметре вот так. для этого необходимо зацепиться за ближайшую к перелому точку. Если вы при этом не угадали с размещением над\ под линией, то потом это исправить нельзя. те редактирование положения не предусмотрено совсем. получается очень трудоемко
установить в угол невозможно. В обычной механике тоже самое
Установить отклонение под размером можно следующим алгоритмом:
видео приложено
Так я и пишу что трудоемко. И “опривязка пересечение” привязывает объект к наклонной. Может исправят ?
в этом направлении задача будет выполняться, в перспективе добавим возможность перетаскивания размера вместе с формой и упрощенный ввод форм под размер
а это не можем никак отловить, можете прислать чертеж с примером?
Феррула12.dwg (327,3 КБ)

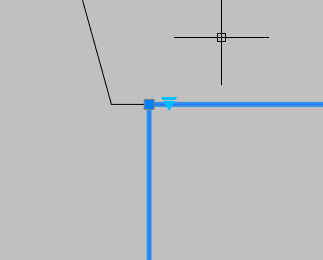

ага, понятно, там просто хвостик от стрелки попался, его спрятать и можно прям в угол перетащить
опять же, ждем допиливания работы команды, чтоб сразу без стрелки вставлять
