Мы выпустили первый пакет исправлений для nanoCAD Механика PRO 2.5.
Пакет содержит накопленные исправления ошибок и небольшие улучшения, которые не требуют выпуска новой функциональной версии.
Это новый для nanoCAD Механика PRO подход к выпуску обновлений: между крупными версиями мы планируем по возможности выпускать отдельные пакеты исправлений, чтобы готовые исправления быстрее становились доступны пользователям.
Что исправлено
Исправления затрагивают следующие области:
- 3D-моделирование и перестроение моделей;
- работа с эскизами и размерными зависимостями;
- листовое моделирование;
- сборки;
- отверстия и резьбы;
- визуализация;
- 2D-виды и оформление чертежей;
- База элементов;
- интерфейс программы;
- справочная система;
- работа с файлами DWP и DWA.
В частности, исправлены проблемы, связанные с появлением паразитной геометрии после булевых операций, некорректным перестроением моделей, потерей размерных зависимостей после создания фасок и скруглений, отображением отверстий и резьбы и рядом других сценариев.

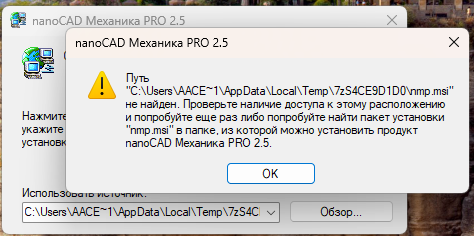

Установка
Пакет исправлений предназначен только для Windows-версии nanoCAD Механика PRO и устанавливается поверх версии 2.5.
Удалять установленную версию программы перед установкой не требуется.
Подробно об исправлениях
3D-моделирование
Исправлено появление паразитной геометрии после булевых операций
Исправлена ситуация, при которой во время создания элементарного тела в режиме булевой операции могли появляться размеры и вспомогательная геометрия исходного тела.
В некоторых сценариях после завершения операции и последующего перестроения модели эта промежуточная геометрия сохранялась непосредственно в пространстве модели. Исправление устраняет появление таких паразитных объектов.
Исправлена работа параметров элементарных тел
Исправлены отдельные проблемы при создании параметрических элементарных тел, в том числе корректность параметров позиции вставки и значений параметров после завершения построения.
Также исправлена ситуация, при которой изменение параметров построения могло приводить к неожиданному изменению значения выбранного типа радиуса у пирамиды.
Исправлено перестроение моделей с выдавливанием
Устранены ошибки, при которых после перестроения модели могла изменяться область эскиза, используемая операцией выдавливания.
В результате в отдельных случаях геометрия детали могла ломаться или изменяться относительно исходного построения. Исправлена обработка соответствующих контуров при перестроении.
Исправлена работа выдавливания при работе со сборками
Исправлена ошибка, при которой после добавления детали в сборку и последующего открытия детали для редактирования и перестроения могла изменяться область выдавливания.
Эскизы и параметрические зависимости
Исправлено сохранение размерных зависимостей после фасок и скруглений
Исправлена ситуация, при которой после применения операций «Фаска» или «Скругление» отдельные размерные зависимости эскиза могли удаляться.
Теперь связанные с обрабатываемой геометрией зависимости корректно сохраняются при преобразовании геометрии.
Исправлено сохранение геометрических ограничений
Улучшено восстановление совмещений, а также горизонтальных и вертикальных ограничений после применения операций «Фаска» и «Скругление».
Исправлена работа автомасштабирования полилиний
Исправлены ошибки, возникавшие при автомасштабировании эскизов, построенных на плоскостях под углом. В отдельных сценариях полилиния могла смещаться после изменения её геометрии или некорректно реагировать на изменение размеров эскиза.
Исправлена работа опции «Добавить размерные зависимости»
Исправлена ошибка, при которой состояние опции «Добавить размерные зависимости» в команде «Четырёхугольник» могло не применяться при построении следующей фигуры.
Листовое моделирование
Исправлена автоматическая подрезка углов при операции «Сгиб по ребру»
Исправлена асимметрия при автоматической подрезке углов в команде «Сгиб по ребру».
Ранее на одной стороне листового тела подрезка могла строиться некорректно, тогда как на противоположной стороне геометрия формировалась правильно.
Добавлена проверка значения «Смещение зазора»
Для типа задания зазора «Соотношение» значение представляет собой положение точки разрыва в процентах от длины контура.
Исправлена проверка вводимого значения: диапазон должен находиться в пределах от 0 до 100%.
Доработана операция «Линейчатая обечайка»
Добавлена возможность точнее задавать положение точки разрыва при построении линейчатой обечайки по замкнутым контурам.
Отверстия и резьбы
Исправлено отображение размеров отверстий
Исправлена ошибка, при которой при выборе операции создания отверстий в дереве построения размер диаметра мог отображаться на значительном удалении от модели.
Доработана зависимость диаметра цековки от диаметра отверстия
При изменении диаметра отверстия значение диаметра цековки корректно подстраивается в соответствии с заданными правилами.
При этом пользователь сохраняет возможность изменить значение вручную.
Исправлено отображение резьбы в массивах
Исправлена визуализация резьбы в массивах отверстий.
Ранее при различной глубине отверстий или особенностях элементов массива резьба могла отображаться некорректно.
Сборки
Исправлена работа зеркального отражения в сборках
Исправлена ситуация, при которой после изменения плоскости отражения предпросмотр и итоговое положение зеркальной копии могли отличаться.
Визуализация
Исправлено отображение состояния геометрии после отражения
Исправлена ошибка отображения цвета зеркальной копии геометрии в эскизе.
В некоторых случаях полностью определённая геометрия после операции «Зеркало» отображалась как недоопределённая до выполнения дополнительного обновления.
Исправлено отображение размеров относительно начала координат
Исправлена некорректная визуализация отдельных горизонтальных и выровненных размеров, заданных между началом координат и геометрией эскиза.
Исправлен предпросмотр размеров
Устранена ошибка, при которой в отдельных ориентациях эскиза предпросмотр размера отображался перевёрнутым.
Чертежи
Исправлена работа «Дополнительного 2D-вида»
Исправлена ситуация, при которой при создании дополнительного 2D-вида на основе вида с секущей плоскостью создавалась копия родительского вида вместо корректного дополнительного вида.
База элементов
Улучшена работа вставки компонентов
Исправлены отдельные проблемы при вставке компонентов из Базы элементов, включая случаи, когда вставка могла приводить к длительному зависанию программы.
Исправлены элементы интерфейса Базы элементов
Уточнено отображение элементов управления и исправлены отдельные ошибки в текстах диалоговых окон выбора каталога компонентов.
Интерфейс
Исправлено отображение элементов управления
Исправлены отдельные проблемы с отображением кнопок и контекстных элементов интерфейса.
Исправлено контекстное меню команды секущих плоскостей
Исправлено положение контекстного меню, которое ранее могло растягиваться на всю область пространства модели и перекрывать рабочую область.
Работа с файлами
Добавлен предварительный просмотр DWP и DWA
В Проводнике Windows добавлена возможность предварительного просмотра документов nanoCAD Механика PRO форматов DWP и DWA.
Справочная система
Исправлен ряд ошибок в справочной системе:
- исправлены изображения и элементы оформления страниц;
- исправлены названия команд;
- устранены отдельные опечатки;
- скорректирована информация о профилях;
- улучшен вызов справки для элементарных тел по F1.
