Как можно подключить оборудование в одном проекте но на разных планах?
Т.е. Щит расположен в ЩСУ, это первый план.
Оборудование подключаемое на втором плане.
Как их между собой связать?
Приветствую!
Есть несколько способов: через ЭТМ и через Мастер подключения.

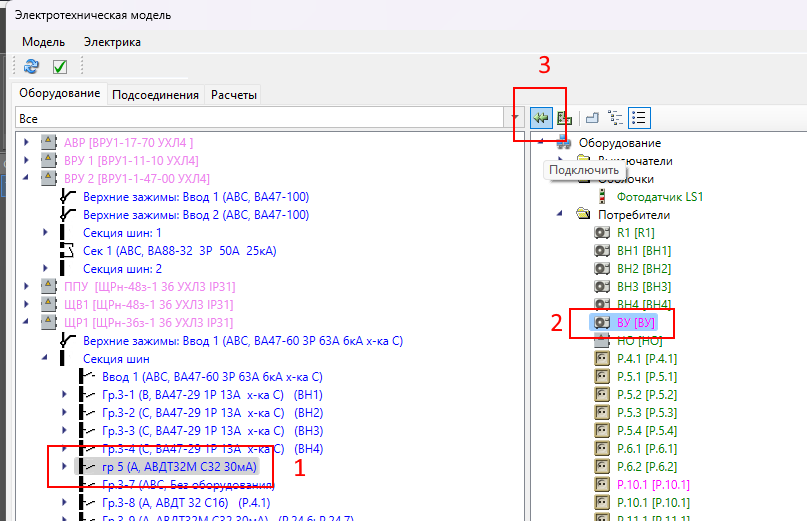

- Через ЭТМ вкладку оборудования надо выделить фидер к которому хотите подключить (1). Справа выделить оборудование (можно сразу несколько через шифт и ктрл), которое хотите подключить (2). Нажимаете кнопку подключить (3)
- Мастер подключения оборудования запоминает к какому РУ вы хотите подключить. Таким образом, вызываете Мастер подключения, выбираете РУ на первом этаже, закрываете окно. Переключаетесь на второй этаж, вызываете Мастер подключения и подключаете нужный ЭП
Очень интересно, а можно ли где нибудь посмотреть видос на эту тему?
Можно базовый курс пройти, можно на Ютубе/рутубе и т.д.. Вот олдскул прекрасный https://youtu.be/9wk-TTjngUo?si=0gCX6nPcgTYHWFiy
Благодарю Вас!

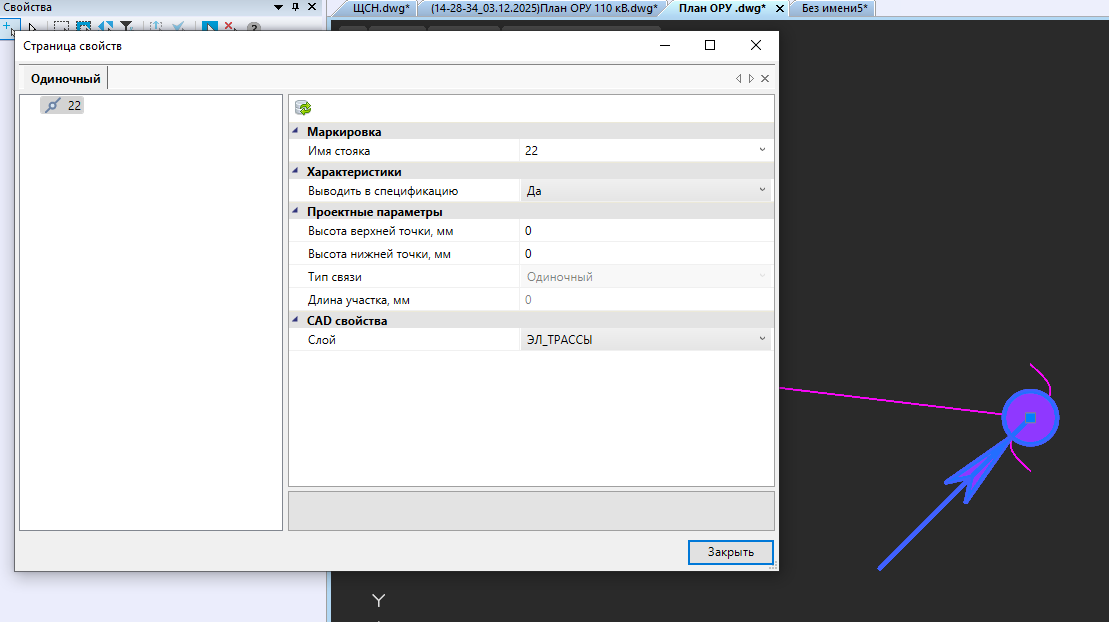

Нужно щиты ещё и трассой соединить, на разных файлах воспользоваться УГО межэтажным переходом
не получается
вручную кабель не прокладывается, а автоматически не хочет
Несколько моментов:
-

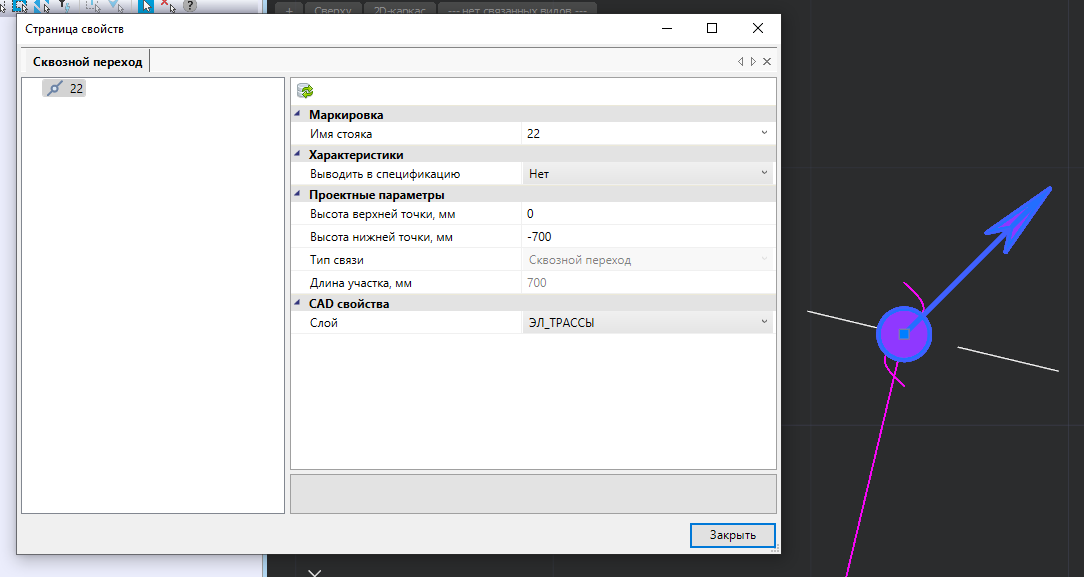

Установили перепад высот на этажах, только потом подводим трассу и нажимаем кнопку обновить модель
-
Перед установкой перепадов высот надо проверить контуры этажей, должны быть выставлены правильно высотные отметки, имена должны быть разные.
Высота этажа - это высота от чистого пола до чистого пола следующего этажа (то есть учитывается плита перекрытия)

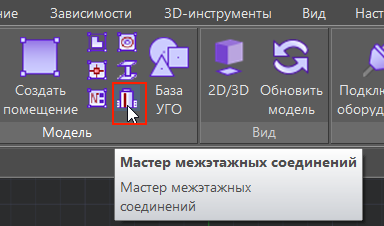

- Чтобы себя проверить есть инструмент Мастер межэтажный соединений
Добрый день. Подскажите как осуществляется подключение кондиционеров. Интересует межблочное подключение наружных и внутренних блоков между собой. Т.е., от щита кондиционирования (ЩК) до внутреннего блока проложен кабель 3х1,5 мм2, а между блоками (внутренним и наружным) нужно проложить кабель 5х1,5 мм2. Как это осуществить, чтобы в спецификации учитывался этот кабель?
Добрый день!
Вы можете воспользоваться инструментом “Контрольное соединение”, чтобы заложить кабель, а питающий кабель задать при стандартном подключении электроприемника к фидеру РУ
Тут ещё не лишне опредлиться, нужно ли вам учитывать в расчётах мощность обоих блоков? Если да, то необходимо строить схему не с «Контрольным соединением», а шлейфом.
Спасибо за ответы. Так и сделал. Но, так как кабель между блоками по зданию должен прокладываться в трубе, то как учесть в спецификации эту трубу? Только индивид. комплектацией?
На плане вы же прокладываете трассу, значит можете выбрать привязку к трубе, соедините трассой внутренний и внешний блок
Спасибо, разобрался.
