Прочерки в кабельном журнале

[Ольга]

• Версия и номер сборки: 23

• Операционная система: windows 10

Описание ситуации: При формировании кабельного журнала в для каждой группы распределительных щитов и ВРУ формируются две строки в столбце “Обозначение КНС”: прочерк и “не разложен”. Что они обозначают? Как от них грамотно избавится? Если оставить, на экспертизе будут вопросы. Да и самой хочется понять

Какие действия уже предприняты для решения: проверила раскладку в 3d. От щита и до потребителя весь кабель в кнс

[nanoZeus]

Добрый день!

“Не разложен” означает, что в какие-то КНС кабели не влезают или просто не были разложены. Как избавиться: надо пойти в “Мастер проверок” и найти пункт о раскладке, там будет список участков, которые надо исправить

“Прочерк” означает, что кабель без КНС идёт, просто открытый участок. Как избавиться: в свойствах КЖ “Менеджера проекта” надо настроить, чтобы без КНС не показывались участки

[Ольга]

Мастер проверок и мастер раскладки кабелей прошла. Прочерки все равно есть, причем в каждой группе каждого щита. Это может быть указан запас кабеля?

[nanoZeus]

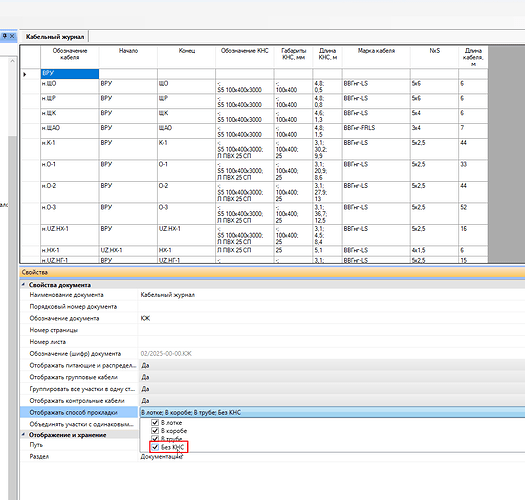

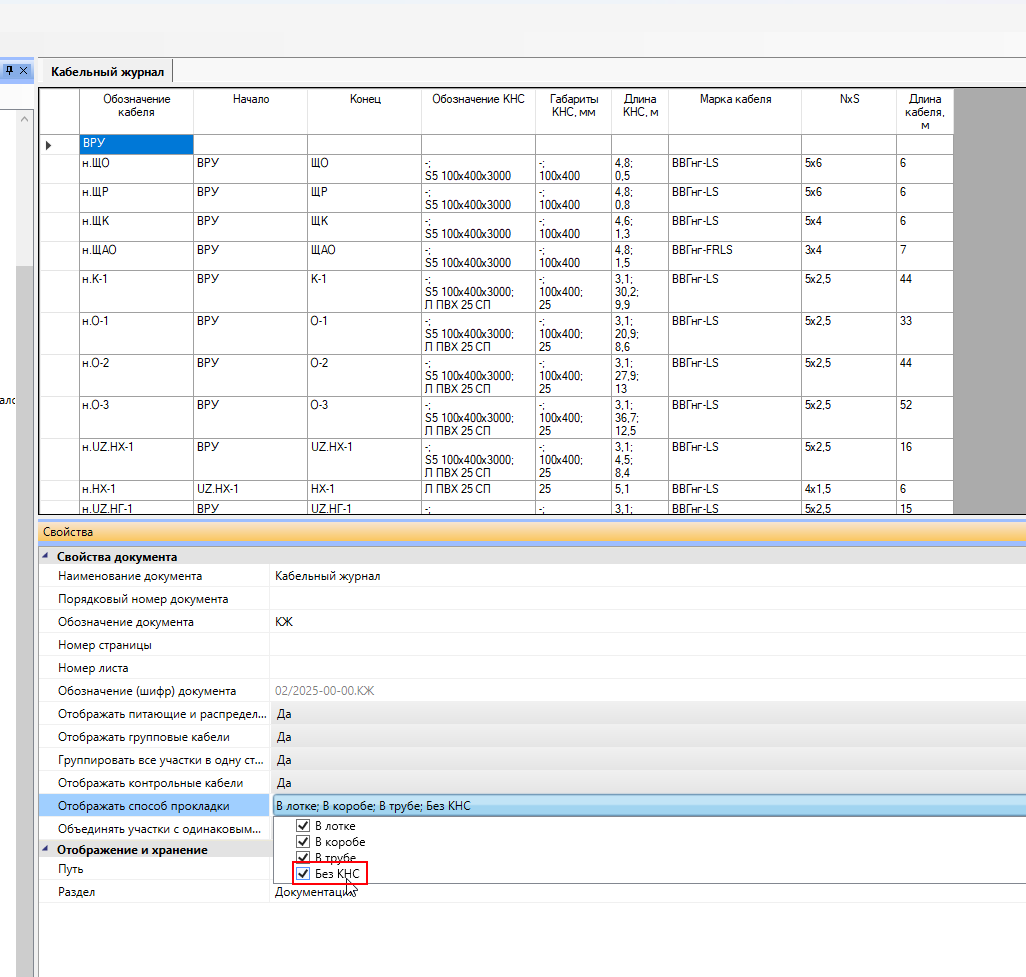

Уточню второй абзац, уберите пункт без КНС:

Спойлер

[Ольга]

Спасибо, это я уже сделала. Очень жду подсказку по не разложенным🙏

[nanoZeus]

А вы обновили кабельный журнал? Может получится снимок экрана прислать

[Ольга]

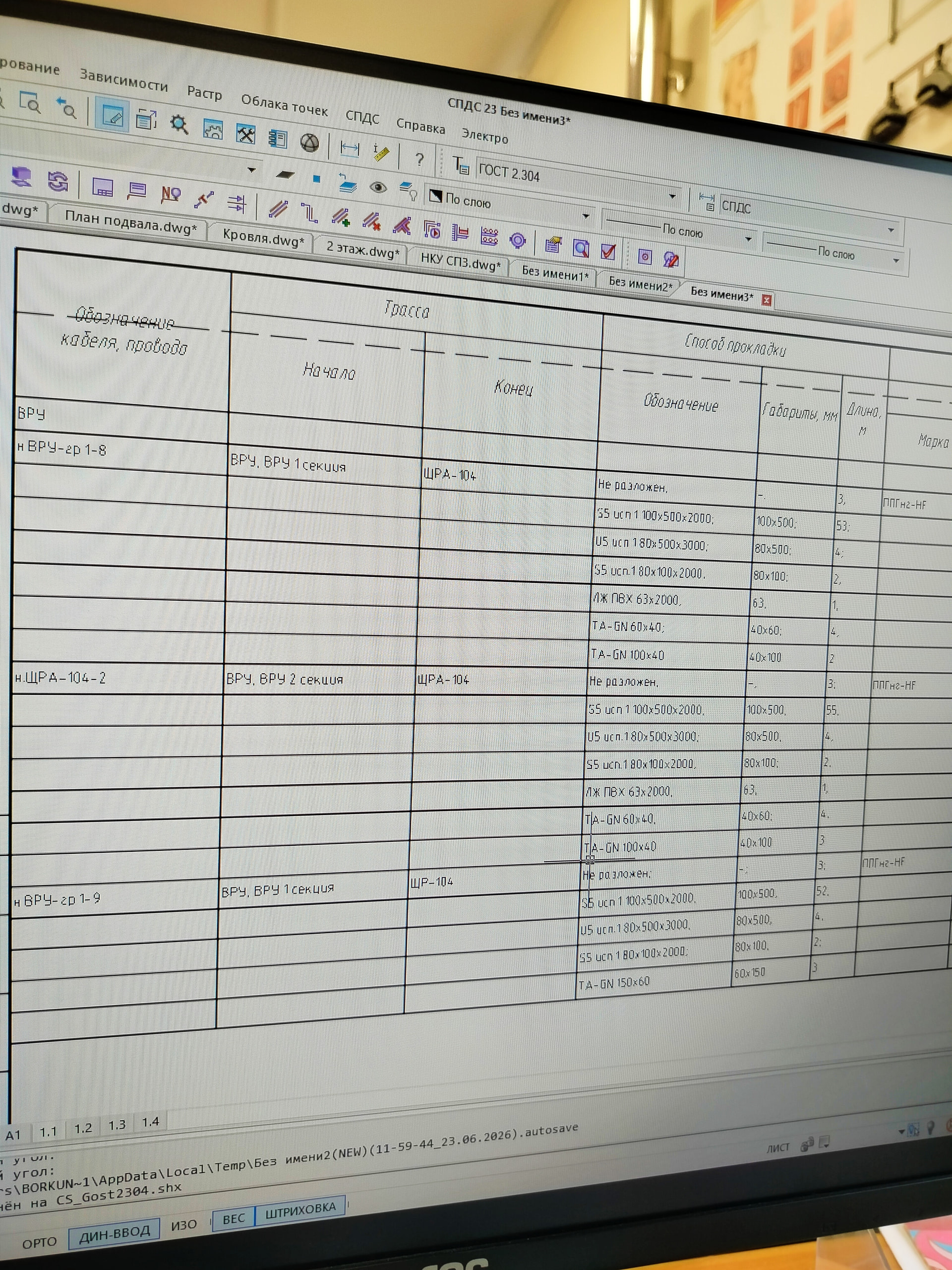

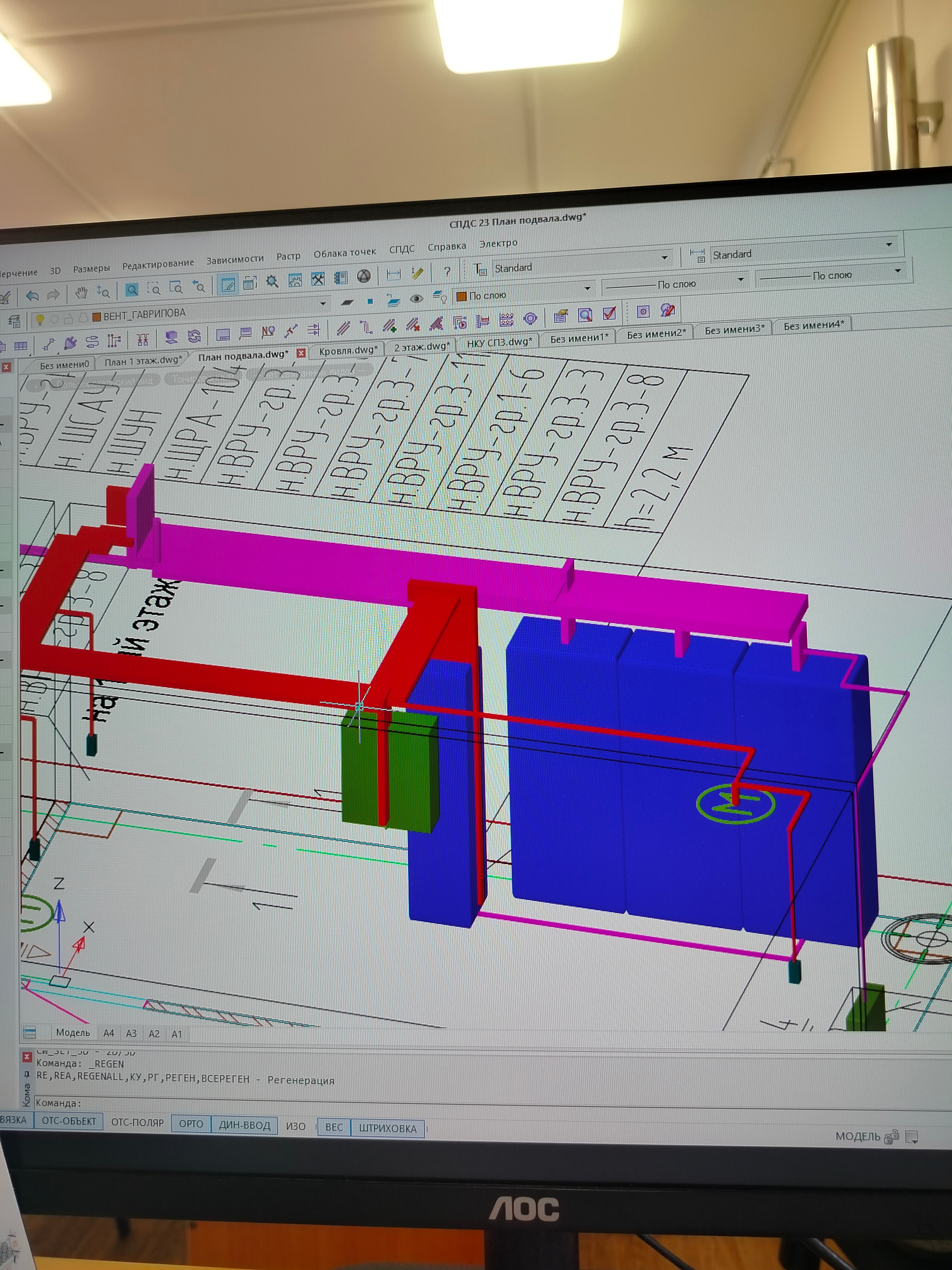

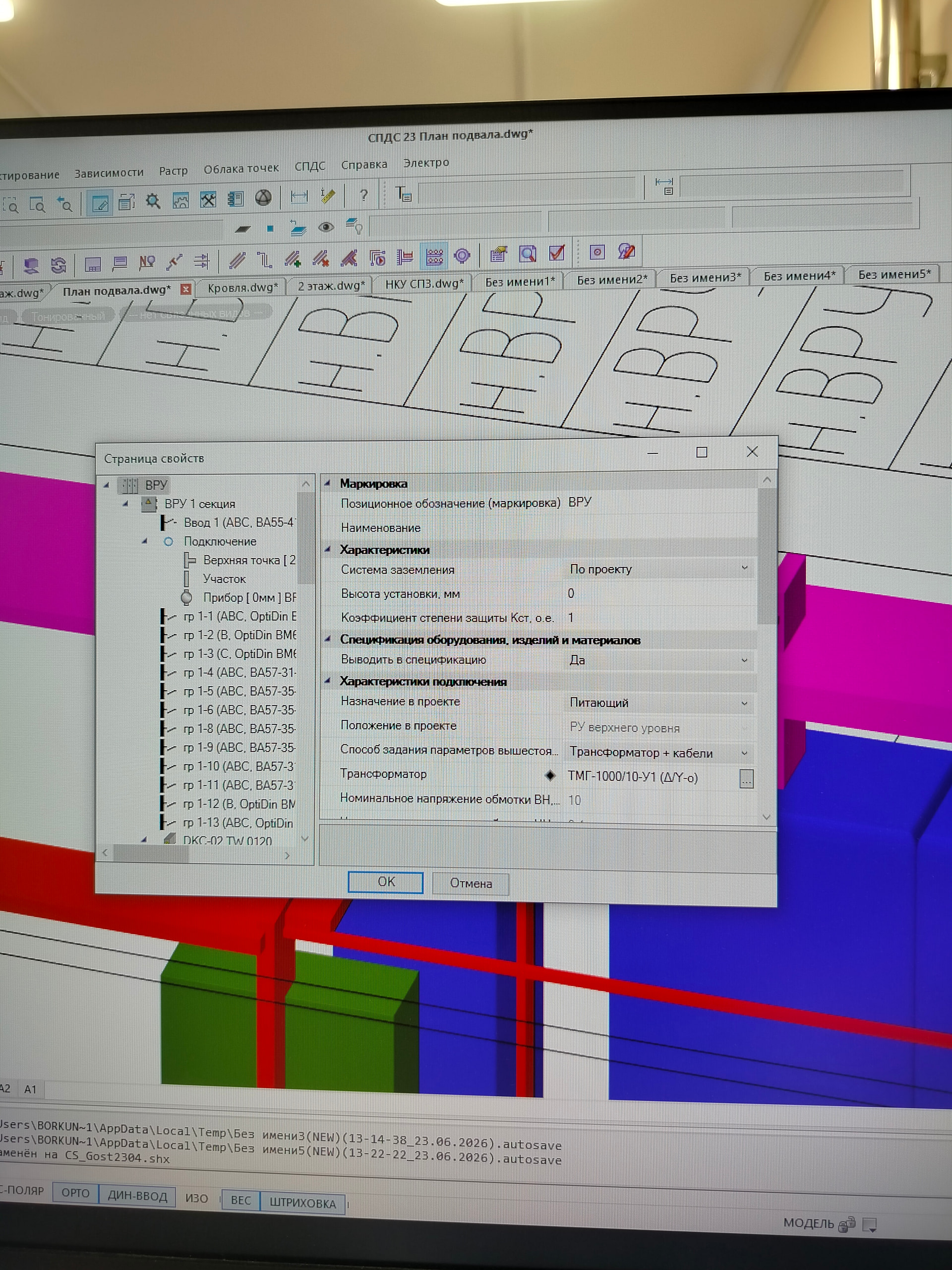

Обновила. “Не разложен” осталось, причём в каждой группе по 3 метра. Вру на снимке комплексный из 3 щитов. Вроде кнс есть, но пытаюсь посмотреть раскладку через “мастер раскладки кабелей”, а вылезает страница свойств… С остальными щитами такой проблемы нет

[nanoZeus]

Скорее всего это опуски от щитов, вам надо посмотреть раскладку на объектах (РУ).

Поменять можно как через свойства РУ, так и через команду “проложить канал в существующих трассах”

[Ольга]

Спасибо, Николай! Пошла исправлять)
