Описание ситуации:
Параллельно идет несколько трасс кабелей по отдельным КНС (силовые, резервируемые по 1 категории, кабели противопожарный систем и систем безопасности). На потребителях эти трассы встречаются в точке подключения (например, основной и резервный кабель и кабель противопожарной системы). При раскладке контрольных кабелей отключения вентиляции и автоматики управления эти кабели произвольно выбирают себе КНС и ложатся не туда, куда надо из-за общих точек подключения на оборудовании. Как изменить/выбрать конкретную трассу для контрольных кабелей? Как перенести кабели из одной трассы в другую?
Какие действия уже предприняты для решения: удаляла незадействованные трассы, но при подключении оборудования снова все менялось. Разносила по разным уровням, чтобы не пересекались в пространстве трассы. Мастер раскладки кабелей не помог, т.к. дает выбор только в пределах одной трассы (при разделении трассы на объемы или лотки)
Пока никаких ((( корректно привязываются к объёму только кабели аварийного освещения. Я где-то писал о данной проблеме, обещали “подумать”, но видать ответ будет: “Ждите EVOS”. Но я могу ошибаться
Для управления прокладкой кабеля существует 3 инструмента:
Ручная раскладка кабеля: вы сами выбираете трассы по которым должен пойти кабель
Запрет прокладки кабеля в самом окне “Прокладка кабеля”: вы выбираете трассы по которым кабель не должен идти
Запрет прокладки кабеля можно осуществить и через специальное УГО (в основном используется для контрольных соединений): ставите УГО на трассу, в свойствах указываете какие кабели разрешены или запрещены

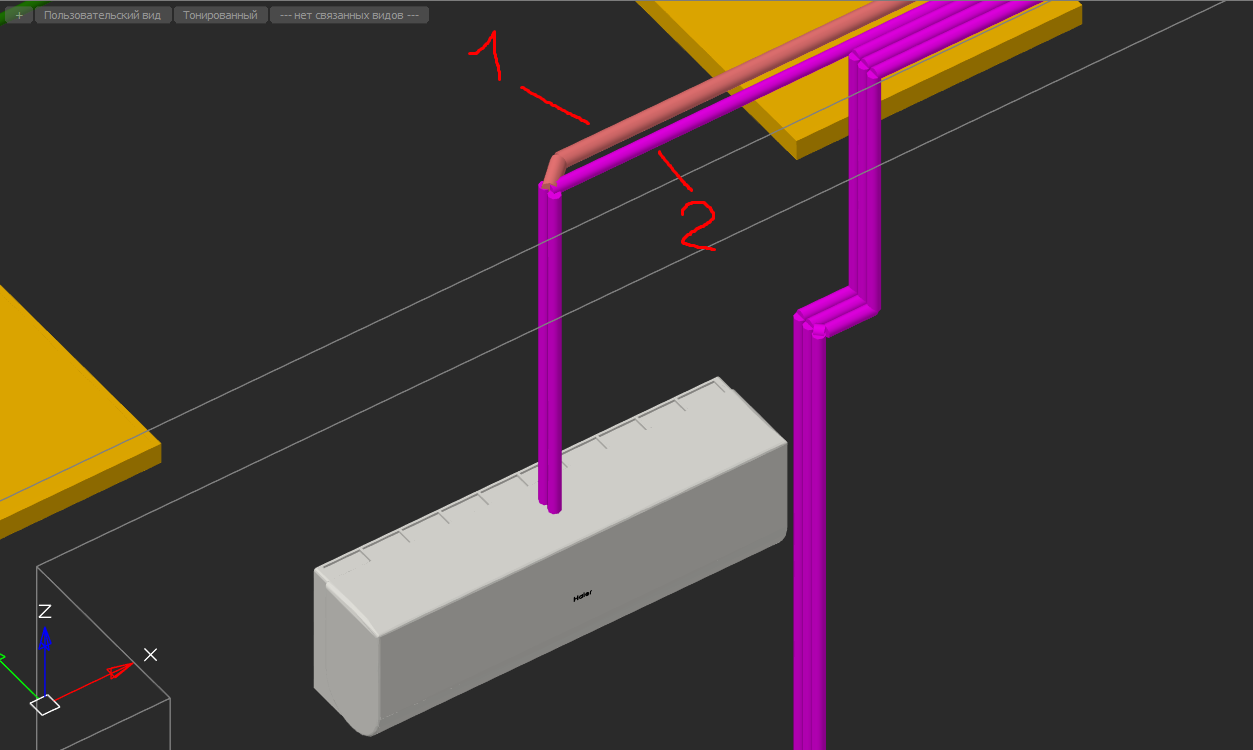

Добрый день. Такая ситуация - к внутр. блоку кондея подходит питающий кабель №2 (как на рисунке) 3х2.5 мм2 в трубе d25мм и отходит межблочный кабель №1 (на рис.) сечением 5х2,5 мм2 в трубе d32мм. В итоге - оба опуска КЛ с потолка на кондей программа распознаёт как 2 канала в трубах d25мм. Как-то можно это побороть? Потому что, это влияет и на спецификацию, а также в КЖ выглядит некрасиво - часть кабеля прокладывается в трубе 32мм, а часть в 25мм.

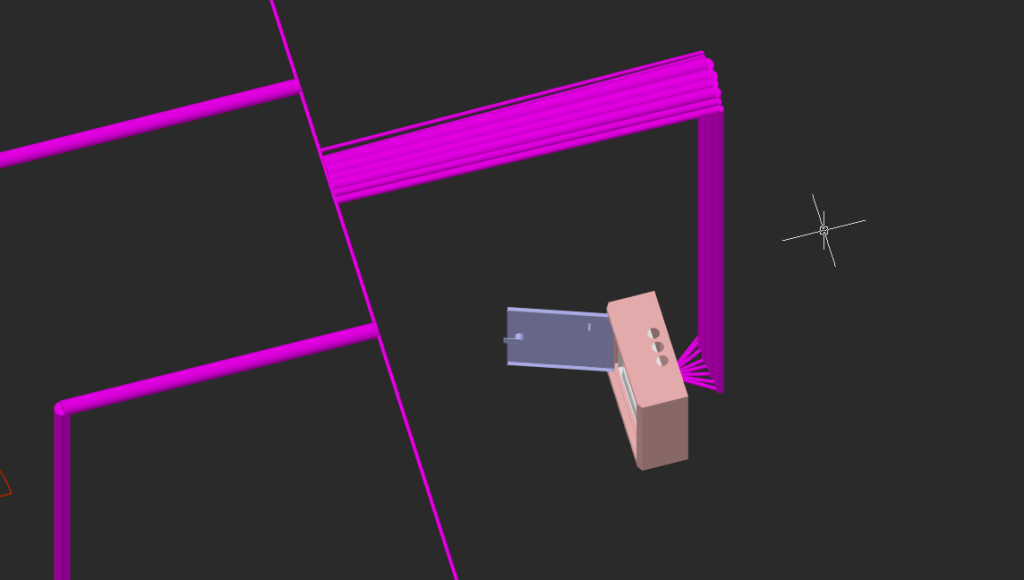

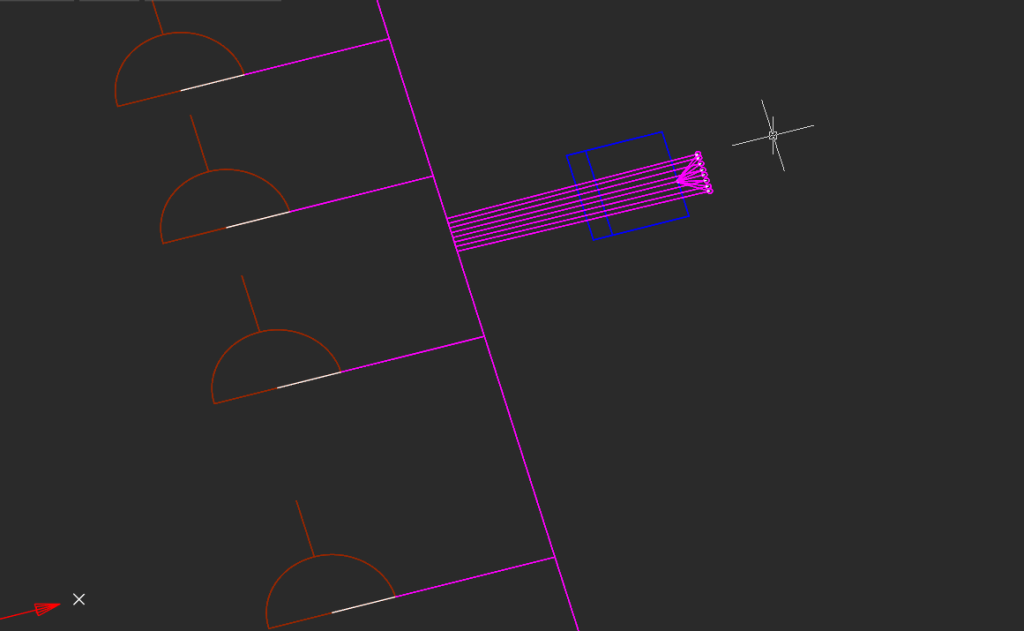

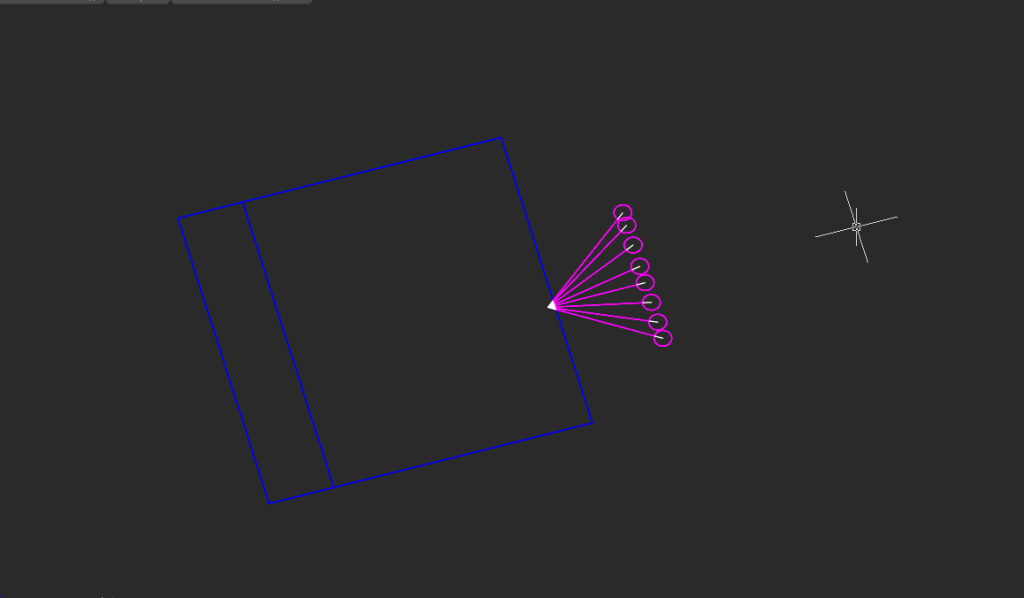

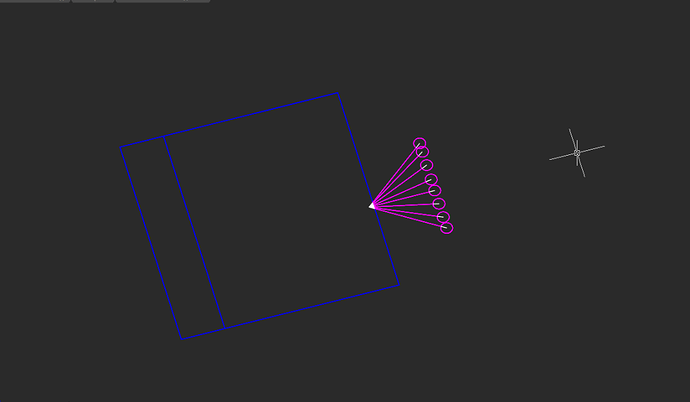

Принцип такой, что на первом этапе необходимо расставить необходимое количество перепадов высот и соединить их перпендикуляром (инструмент на панели Электрика) с щитком трассой без привязки к конкретной КНС на высоте установки щита.
Дальше необходимо будет соединить перепады высот с основной трассой также инструментом соединения объектов с трассой перпендикуляром на высоте основной трассы
