Как выгрузить таблицы по форме 4 и 5 для щитов?
Или данные для их заполнения?
Приветствую!
По форме 4 не вывести, так как таблицу придумали скорее для ручного заполнения (расширяется по столбцам, заполняется в шахматном порядке), есть потребность кабелей в программе её достаточно зачастую.
По форме 5 сейчас только можно получить данные, которые надо обрабатывать в эксель, так как КНС привязаны к кабелю, а кабель на участке может несколько раз сменить КНС. В итоге суммирование длин КНС нормальное не получить

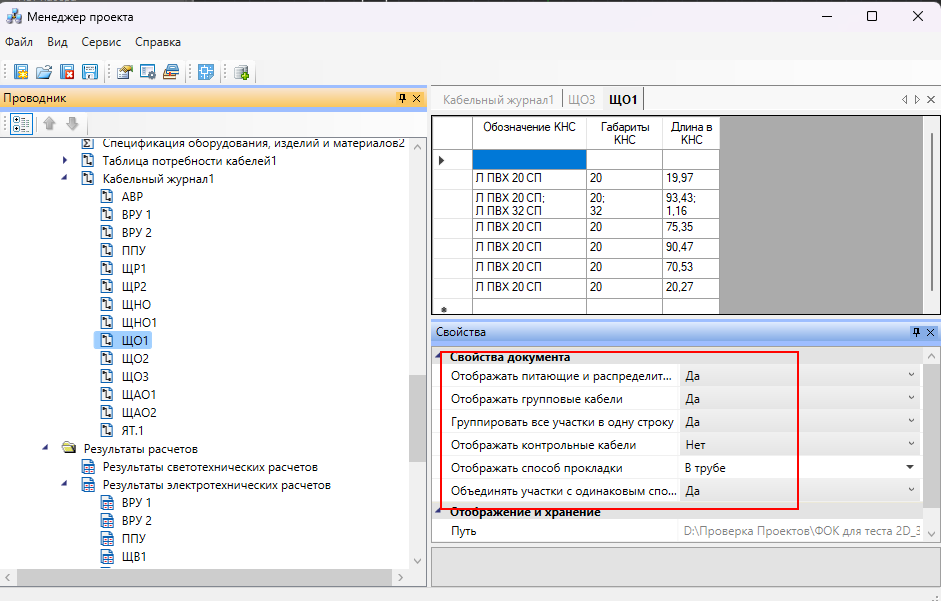

Накидал на основе шаблона кабельного журнала
Потребность труб.zip (1,6 КБ)
Благодарю!
Добрый день!
Подскажите, пожалуйста, на сколько вообще востребована с практической точки зрения таблица по форме 5, кроме того, что она присутствует в ГОСТ 2014 года. На её основе можно только судить сколько нужно труб нарезать?
Добрый день!
У меня ее запросили в экспертизе. Эксперт сослался на ГОСТ Р 21.622-2023.
Может помочь при проверке спецификации, особенно есть не указаны способы прокладки на линии.
1 лайк
Спасибо большое за ответ, а кабельный журнал со способом прокладки экспертов не устраивает? Как же быть с лотками и коробами?
В ГОСТ 21.613 есть только форма потребности труб.
Кроме того, в трубах чаще прокладывается по одному кабелю (исключение трубы большого диаметра), а в лотках и коробах по несколько линий и прямой связи с количеством труб нет.
Ну то есть применимость таблицы сомнительна, затрагивает частный случай, когда в трубе один кабель от фидера щита идёт, с тем же успехом можно кабельный журнал со способом прокладки на щит дать информации будет больше. В ГОСТ Р 21.622-2023 таблица потребности труб указана как необязательная
Совершенно верно и зачастую, требование предоставить её при том, что есть ещё огромный объём кабелей в лотках/коробах, показывает недалёкость проверяющего.
