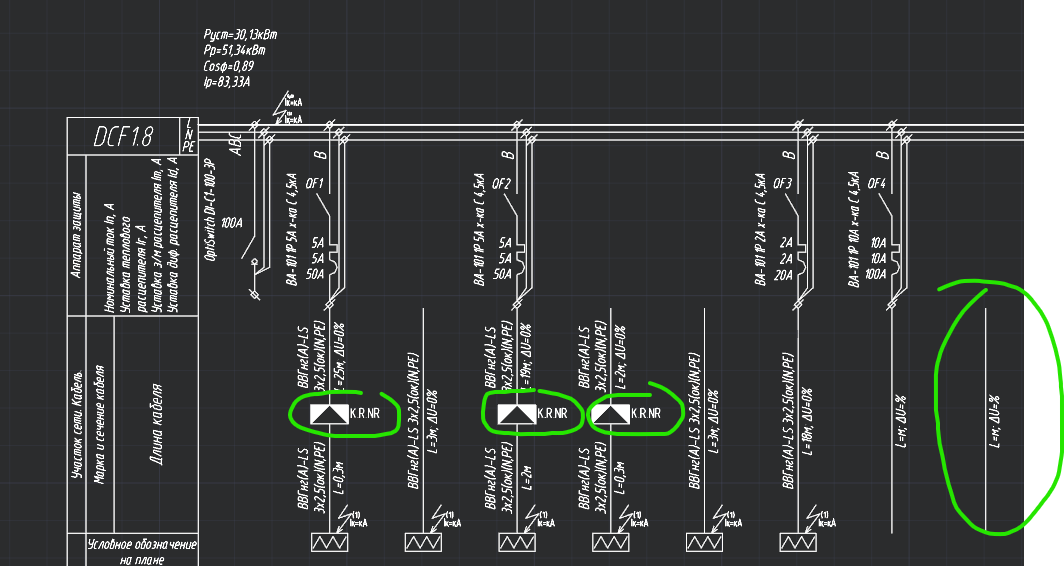

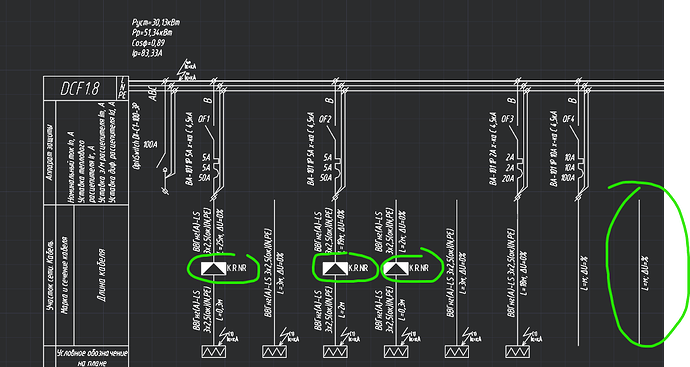

Как убрать клеммные коробки которые мне не нужны в проекте??? Как убрать кусок ненужной трассы если ее нету на плане???
Приветствую! Тут скорее нужно перейти в свойство щита и выставить назначение у всех фидеров Рабочего освещения и/или розеточной сети.
Это не лишние кабели, это программа пытается от коробки до коробки начертить исходя из вашего подключения оборудования
2 лайка
приветствую! поменял в проекте назначение, если выбирать рабочее освещение и/или розеточной сети то схема собирается не верно, не показывается последовательное подключение, но “пустые“ трассы реально уходят, щас попробую шлейфом соединить

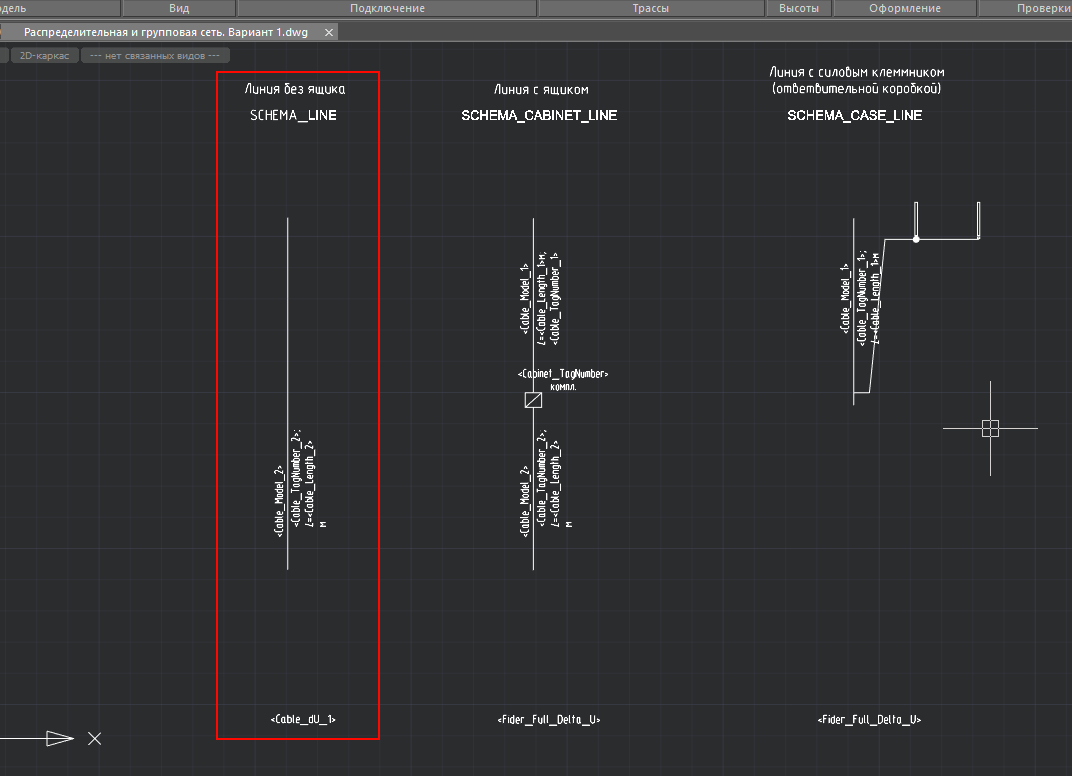

Теперь стало яснее, нужно будет вернуть назначение “Распределительный”, а также вам нужно будет откорректировать шаблон схемы. А именно доработать блок трассы “SCHEMA_LINE” добавить в блок видимость, как это сделано в блоке “SCHEMA_CASE_LINE”. За основу можно взять шаблон с именем “Распределительная и групповая сеть. Вариант 1”. Почитать можно в руководстве пользователя и в методичке (https://lk.nanocad.ru/download/bim_electro_methodological_recommendations/)
1 лайк
спасибо!
