Воздуховоды и трубопроводы на основе параметрической графики

Дорогие пользователи,

для комфортной и быстрой работы используйте линейные объекты на основе параметрической графики.

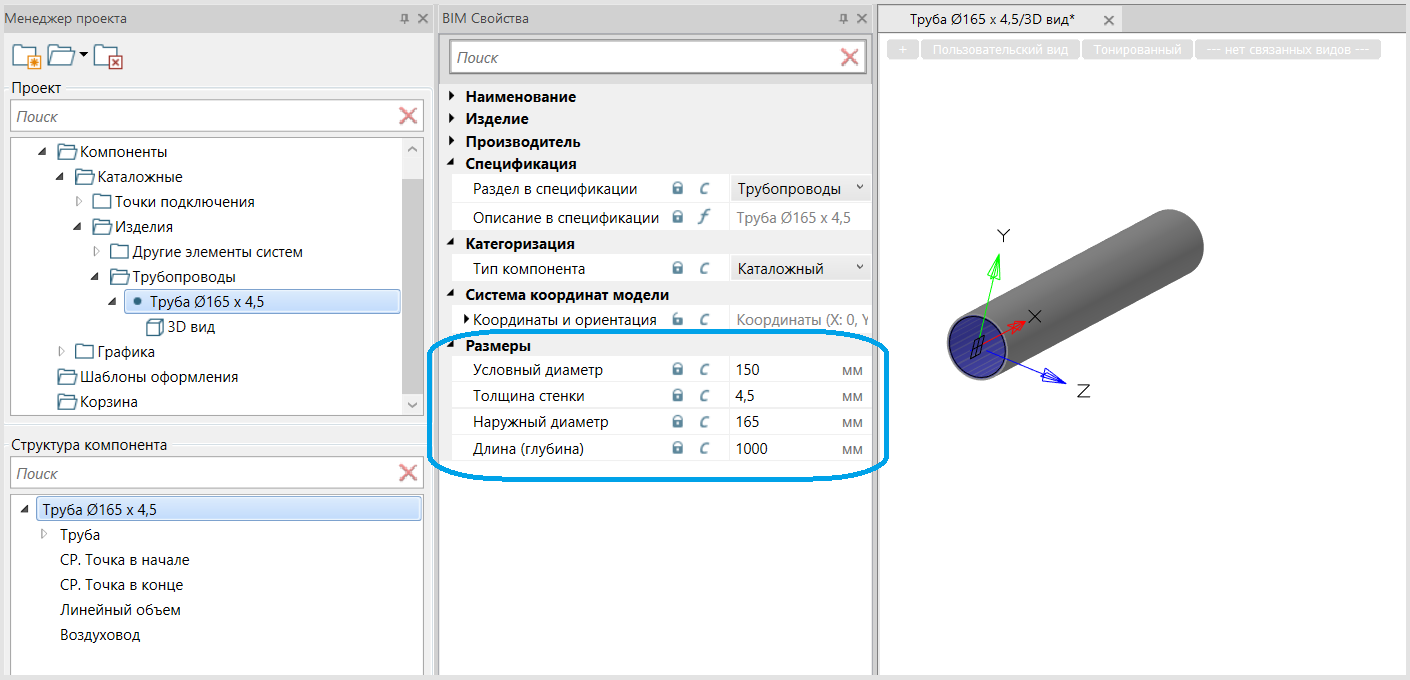

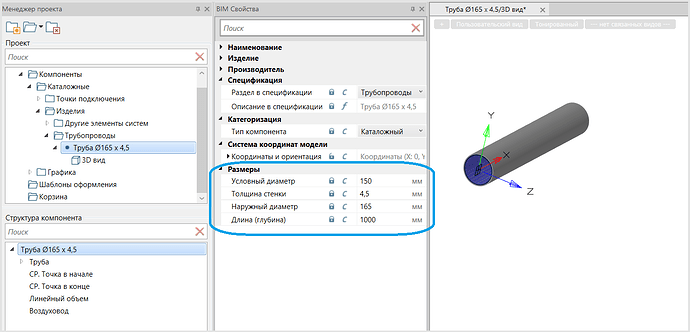

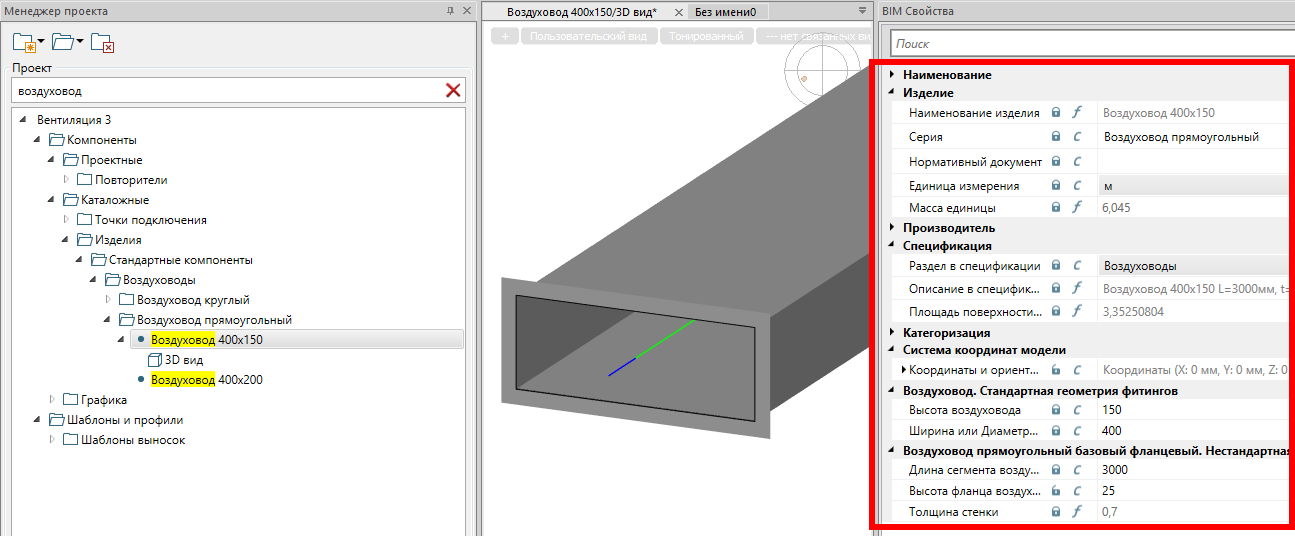

Для создания нового типоразмера достаточно скопировать существующий элемент и задать ему нужные геометрические параметры в окне BIM Свойства:

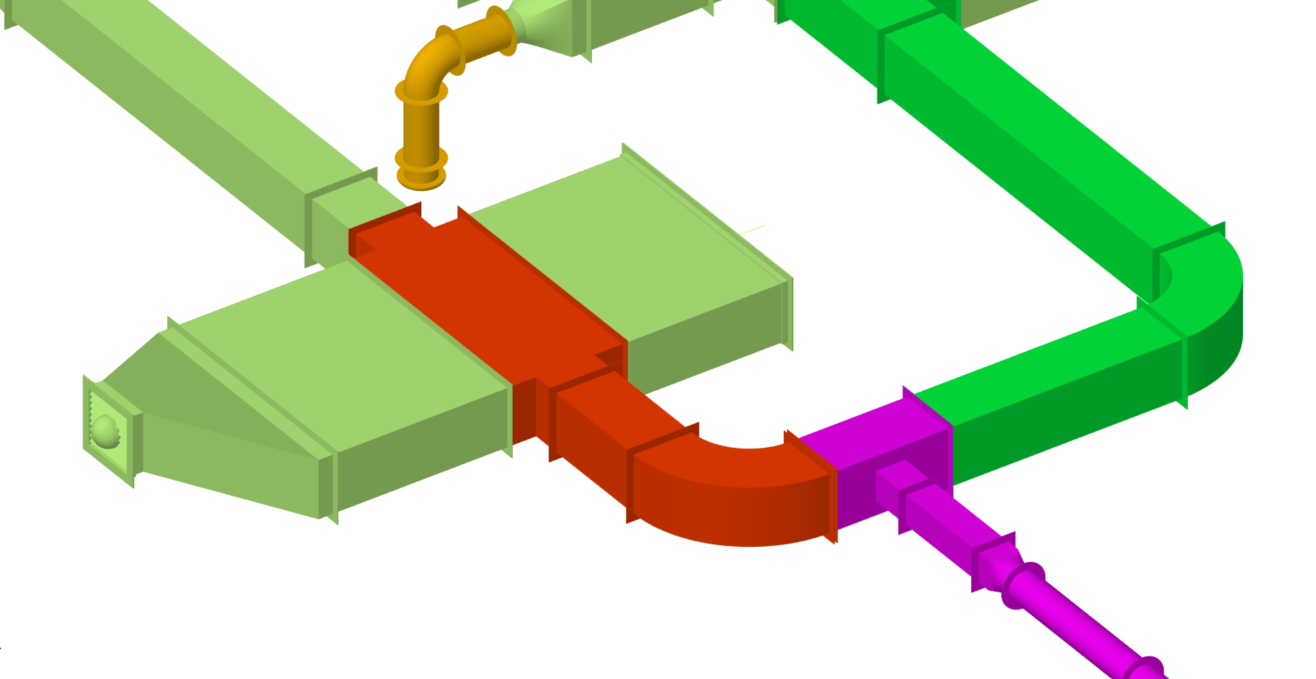

Начиная с nanoCAD BIM Вентиляция 25, параметрические воздуховоды поставляются вместе с программой. Обзор новых элементов смотрите в видеообзорах:
25: видео 1, видео 2
26: видео

Компоненты постоянно улучшаются и дополняются. Поддерживается:

  • изменение почти любых геометрических параметров:
    • сечение
    • толщина стенки воздуховода
    • параметры фланца
    • вылеты отдельных частей фитинга - например, бокового отвода у крестовины
    • смещение отводов у крестовин/тройников вдоль/поперек магистральной части
    • радиус отвода
    • смещение оси врезки у врезок
  • автоматический расчет площади и массы компонента
  • аэродинамический расчет
  • подбор толщины стенки по размерам воздуховода в соответствии с СП 60.13330
  • динамическое изменение длины сегмента воздуховода в составе длинного участка
  • подсчет площади поверхности любого фитинга; подсчет массы на основе площади и плотности материала
  • подсчет воздуховодов и фитингов в спецификациях - в штуках, квадратных или погонных метрах
  • поверхностные врезки в воздуховод - например, для врезки решеток непосредственно в воздуховод

Учитывайте особенности реализации:

  • врезки, как отдельные компоненты с графикой, в данный момент реализованы на основе компонентов-тройников
  • при смещении отводов у тройников и крестовин, аэродинамический расчет гарантируется не для всех комбинаций

Если вы видите возможность доработки, неверное поведение, у вас есть предложения по улучшению — пишите!

3 лайка

Что-то легче дышать стало

1 лайк

Параметры у прямоугольного тройника с круглым отводом не доведены до рабочего состояния. Точка присоединения ответвления представляет из себя квадрат с размерами метр на метр. Вручную, конечно, можно это исправить. Но всё равно, крестовина не вшивается в магистраль, подрезка магистрали не происходит.



Хотелось бы знать, как самостоятельно создать компонент, по типу прямоугольной крестовины с круглыми отводами, только это будет разветвитель, у которого ещё и снизу выходят отводы. Например, сечение прямоугольного воздуховода 400*800, в бока выходят по одному отводу и ещё вниз 2 отвода. А с торца “заглушка”, в которой ещё два отвода. Как самому такое накодить?

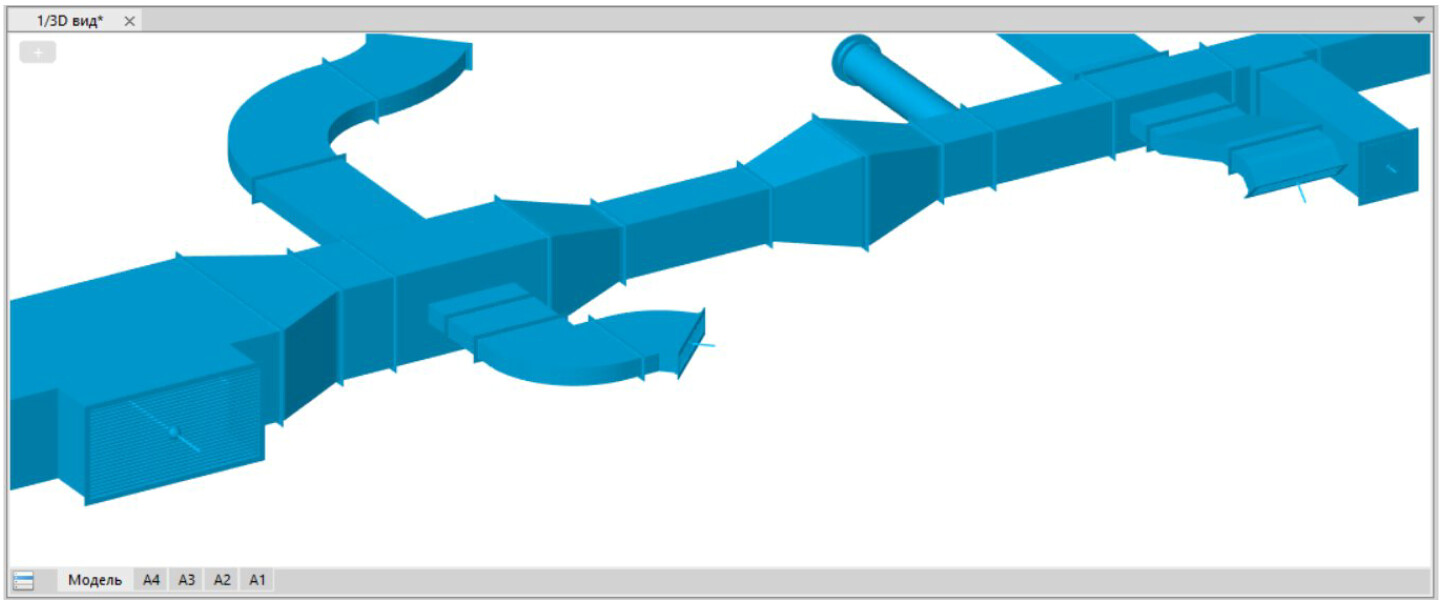

Что-то близкое к этому надо получить.

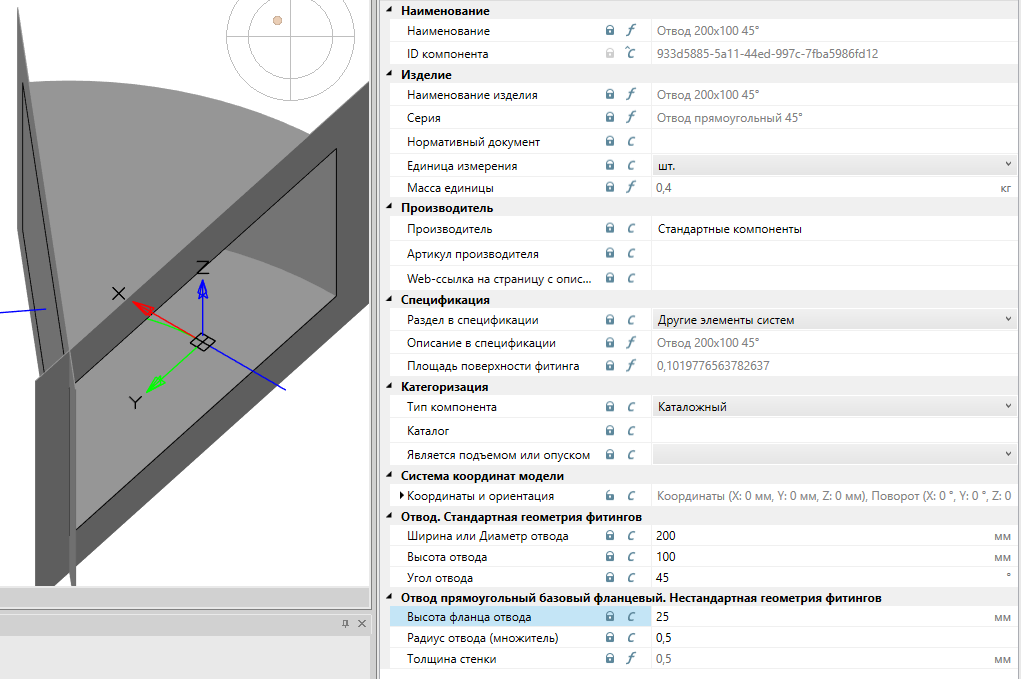

Отвод прямоугольный с полкой неправильно параметризован.


Эту ошибку исправили - начиная со сборки 7971 Платформы nanoCAD 25, такого наблюдаться не должно.

Вообще же, в дистрибутив nanoCAD BIM Вентиляция 25 добавлены абсолютно новые параметрические компоненты с новым продвинутым функционалом.

1 лайк

как поменять радиус отвода (множитель) на параметрическом компоненте отвод?


дело в том, что минимальное число, которое туда можно вписать - 1, что соответствует радиусу 350мм, мне же нужен радиус 150, т.к. отвод с радиусом 350 слишком большой

скорее всего, вы пишете дробное число через точку, а нужно - через запятую. Свойство Радиус отвода (множитель) может быть малым вплоть до 0,5

1 лайк

буквально 5 минут назад нашел сам, вся соль в том, что я загружал отвод 100х100 и у него менял сечение, например 800х800 или 600х400, не суть важно

и именно у отвода 100х100 данный параметр сделан целым числом, можно вбить “1,2,3”

а вот у того же отвода в этой же БД, но размером 100х200 этот параметр кратный 0,5, можно вбить "0,5; 1; 1,5 и т.д.)
и уже этот отвод получается нужного мне размера, точнее его радиус меньше 150, но его можно вставить в модель нужным мне образом

не знаю как это работает, другой отвод сделанный из 100х100, вбил параметр 0,75 и получил отвод с радиусом 150 как надо
