Добрый день!
Подскажите, кто работает с продуктами BIM Вентиляция, BIM Отопление для разработки своих разделов.
Как вы выдаете задания в смежные разделы? Конструкторам, архитекторам, инженерам смежникам?
Дополню:
Работаю на подложках, создаю 3д модель с 0, т.к. архитектуры в БИМе нет на текущий момент, а если будет то выгружена из программы Ренга.
Добрый день!
Я не практикующий пользователь, но возможно, что эта информация будет полезна. И BIM Вентиляция, и BIM Отопление имеют возможность выгружать проекты как:
Однако, будет интересно услышать ответ инженеров
Добрый день!
Ну выгрузить модель через IFC это да. У меня это даже получилось, на удивление. Я выгрузил свою вентсистему в этот формат и смежник конструктор ее к себе подгрузил и она стала куда надо практически.
Мой вопрос немного в другом. Как он должен понять, какое отверстие нужно сделать, какого оно должно быть размера?
К примеру, он же показал мне видео с плагином для вражеского Ревит, там все одной кнопкой делается, все коммуникации обрамляются отверстиями и остается только перепроверить все. А как это реализовано или будет реализовано в перспективе в продуктах nanoCAD?
В nanoCAD BIM Отопление вы можете работать и без 3D модели от архитектора. Вам достаточно будет 2D планов. Что бы понимать, где стена и какая у нее толщина.
Вы создаете систему отопления, и расставляет проходки. В листах создаете отдельный лист с проходками. Так же к нему прикладываете спецификацию отверстий, которая формируется автоматически. И отдаете смежникам.
А эти проходки, это какой-то встроенный функционал? Если правильно понял ваш ответ в части формирования спецификации отверстий
Да, можете почитать в Что нового. Там подробно все написано. С 11 страницы.
nanoCAD BIM Отопление 26.0 Уникальные возможности.pdf (3,6 МБ)
Спасибо, изучу
Добрый день!
Следующий вопрос. По экспорту данных в IFC формат.

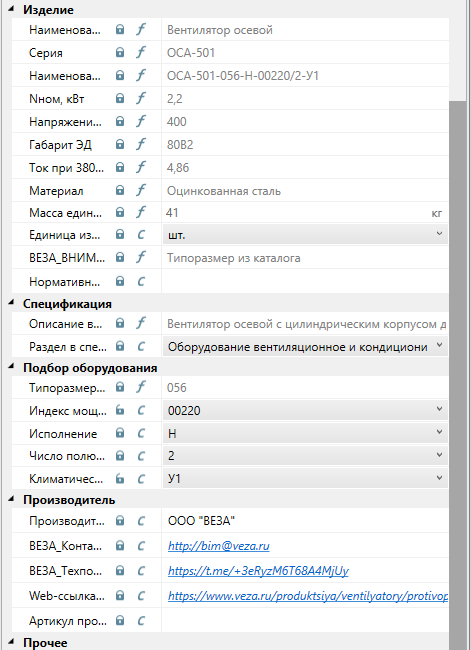

Я загрузил компоненты, смоделировал систему вентиляции. Компоненты были загружены от производителя “Веза” и у меня в свойствах компонента есть данные.
Я могу там что-то поменять, например, индекс мощности вентилятора, т.е. мощность в кВт, тут все ОК.
И теперь я хочу отправить свою IFC модель электрику, чтобы он в своей части в модуле nanoCAD BIM Электро подвел кабели к системам вентиляции и вот это вот все.

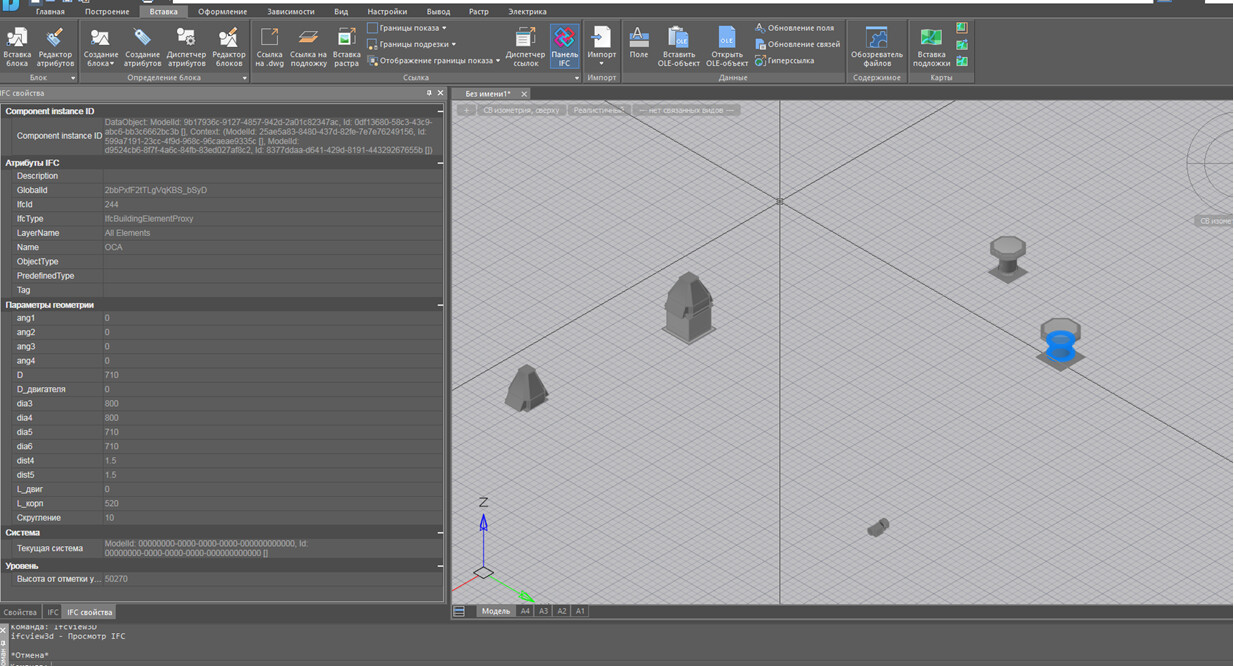

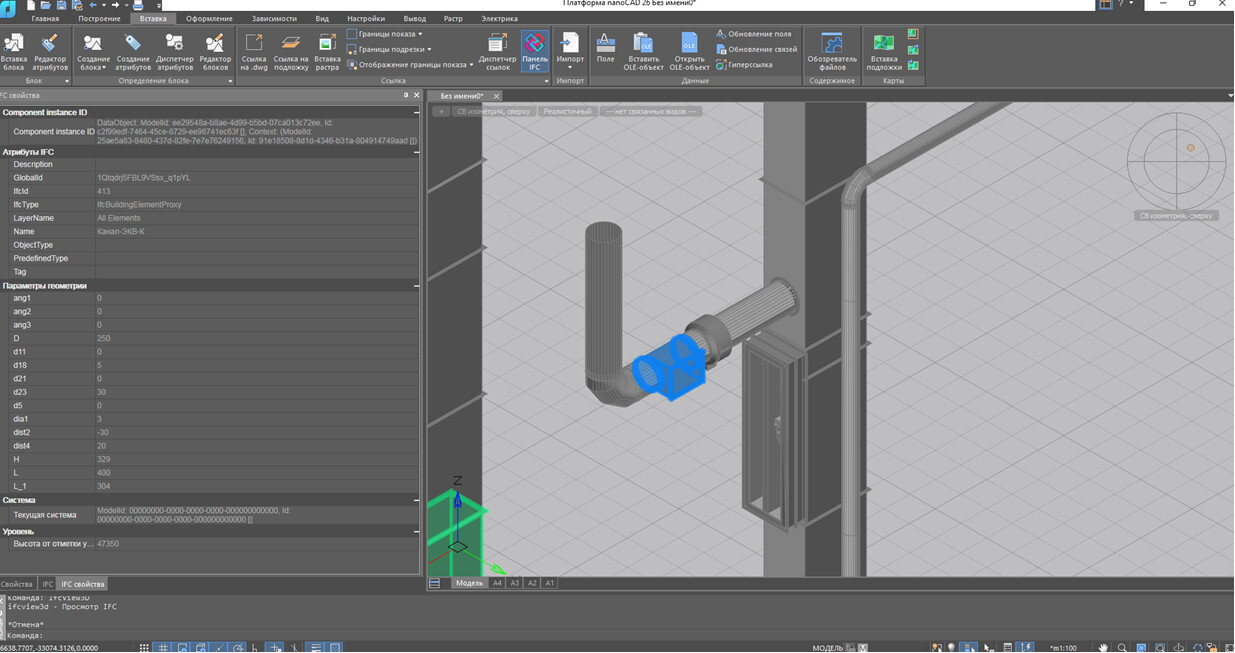

Т.е. по моему мнению, может я не прав, он от меня должен получить информацию о том, какая вентсистема, где она находится, какие у нее киловатты. Но у него при загрузке отображается только ОСА (ни маркировки системы, ни индексов мощности, и т.п.):
Как правильно экспортировать данные так, чтобы вся необходимая информация отобразилась у смежника?
Судя по скриншоту, вы выдаете задание из nanoCAD BIM Вентиляция через IFC, подгружая его в Платформу nanoCAD. С таким методом есть проблема: Платформа nanoCAD отображает в свойствах компонентов только свойства Графики, но не свойства самого компонента (в вашем случае это вентилятор Веза). Это связано со структурой данных nanoCAD BIM Вентиляция; в следующих версиях экспорт-импорт будет настроен корректно.
Что делать -
