Кабельный журнал

Ланит

Добрый день. С 2022 года действует ГОСТ Р 70444-2022. Там требования есть к кабельному журналу. Планируется ли в Нанокад привести кабельный журнал к требованиям этого ГОСТа? Или можно самому шаблон сделать в DWG? Спасибо.

Den_Zobkov

Коллеги, воспользуйтесь плагином

https://forum.dwg.ru/showthread.php?t=141086&page=12&ysclid=lvf93ckc43757435822

Александр

Добрый день! В планах есть, но пока в разработке более важные задачи.

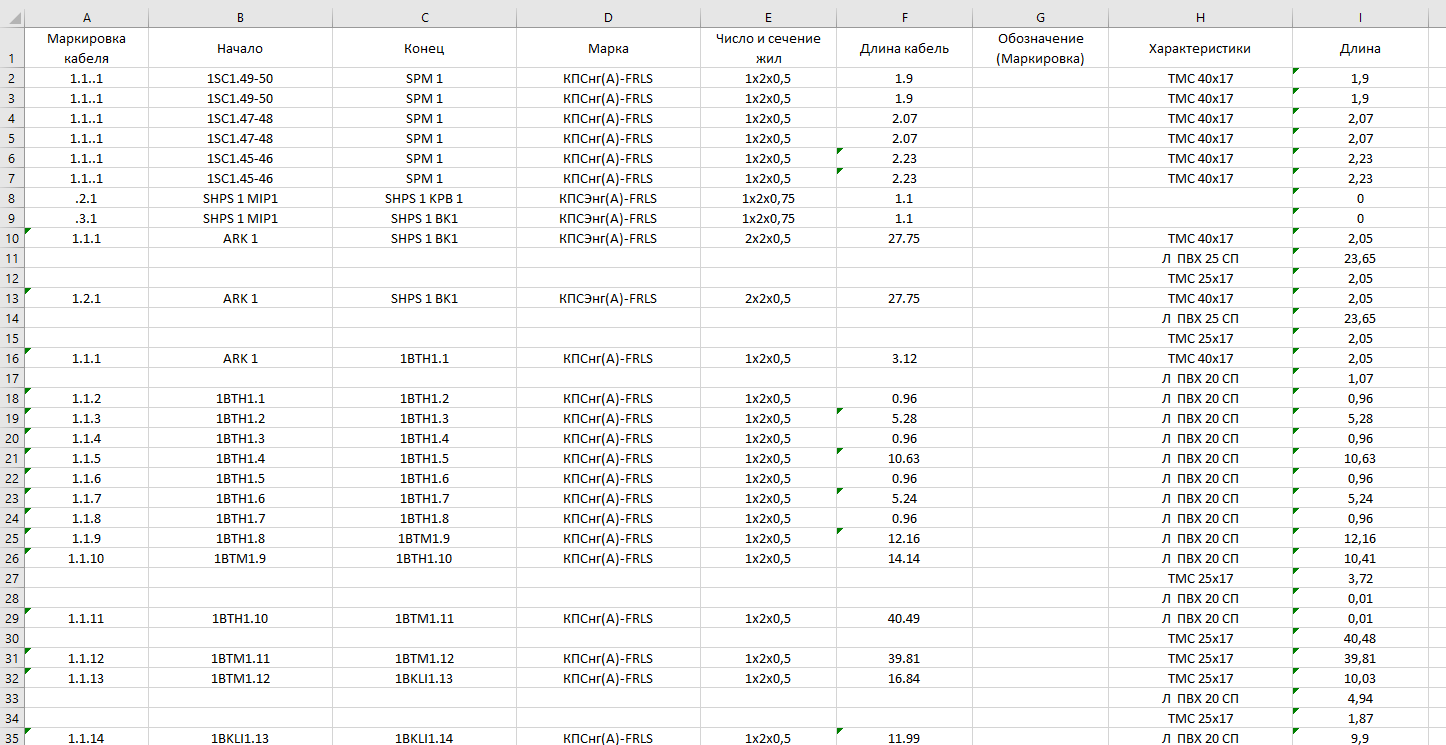

В DWG настроить шаблон под требования ГОСТ не получиться, но некоторый приближенный вид можем получить при экспорте в Excel.

Влад_мир

Маркировки кабеля в настройках не гибкие. Например если нужно выделить какие-то кабели буквой (условно RS для RS-485) то в настройках будет весь прибор, а не нужный для этой маркировки один шлейф.

Огнеборец75

https://forum.nanocad.ru/discussion/comment/346#Comment_346

Пока не пользовался, но почитал… Это для Автокад наверное хорошо, а для Нанокад зачем? Вроде он сам делает кабельный журнал. Двойную работу только делать. Мне хотелось бы, чтобы сам Нанокад делал КЖ из тех данных, которые закладываем в него при прокладке КНС. А это лисп чем облегчит работу?

Wagner

https://forum.nanocad.ru/discussion/comment/541#Comment_541

Тем, что научившись пользоваться AutoCAD+LISP ты получишь собственный NanoCAD BIM. Ахаха.

Влад_мир

https://forum.nanocad.ru/discussion/comment/560#Comment_560

А как этот скрипт считает обходы балок по потолку, огибание выступов по фасадам, да и просто опуски подъемы в разноуровневых помещениях?

Wagner

https://forum.nanocad.ru/discussion/comment/597#Comment_597

Я не знаю касательно именно этого скрипта, знаю что AutoCAD Electro работает по такому же принципу как NanoCAD BIM и является более гибким инструментом. По крайней мере так было 5 лет назад, думаю за это время вряд ли что-то изменилось, учитывая тенденцию реалий

Den_Zobkov

https://forum.nanocad.ru/discussion/comment/541#Comment_541

А чем вас не устраивает то что плагин работает и на nanoCAD?

возможность вывода кабельного журнала по форме 1 ГОСТ Р 70444-2022 в функции "PDKFKGEXPORT"."

lantipina

Положила сюда

Готовые лиспы — Сообщество nanoCAD

Wagner

https://forum.nanocad.ru/discussion/comment/611#Comment_611

не все всё делают по ГОСТ, многие и нормально делают проекты

особенно если экспертизу проходить не надо (а это 90% моих проектов)

Wagner

дай бог здоровья
