Задание сложного цвета элементам параметрического объекта

Nano

Добрый день!

Подскажите, пожалуйста, есть возможность задать цвет в виде RGB (например 100,102,240) элементу непосредственно в редакторе параметрического объекта. Обычный цвет, состоящий из одного значения, задается. А вот каком образом задать цвет из нескольких значений

Артем Шевелев

Добрый день!

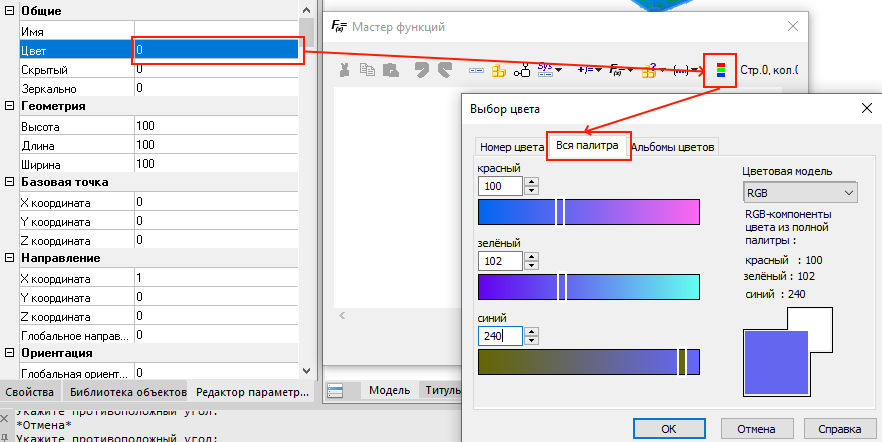

Задать цвет параметрическому объекту в самом редакторе по схеме RGB можно. Для этого, в свойстве элемента "Цвет" необходимо вызвать окно мастера функций → Добавить индекс цвета → Вся палитра

o_kiryanov

https://forum.nanocad.ru/discussion/comment/693#Comment_693

Добрый день!

Можно обратить внимание на то, каким образом формируется выражение в Мастере функций при выборе цвета во вкладке "Вся палитра".

Например, если мы зададим значение во вкладке "Вся палитра" 115, 76, 153, то в самом мастере функций будет прописано значение 195:

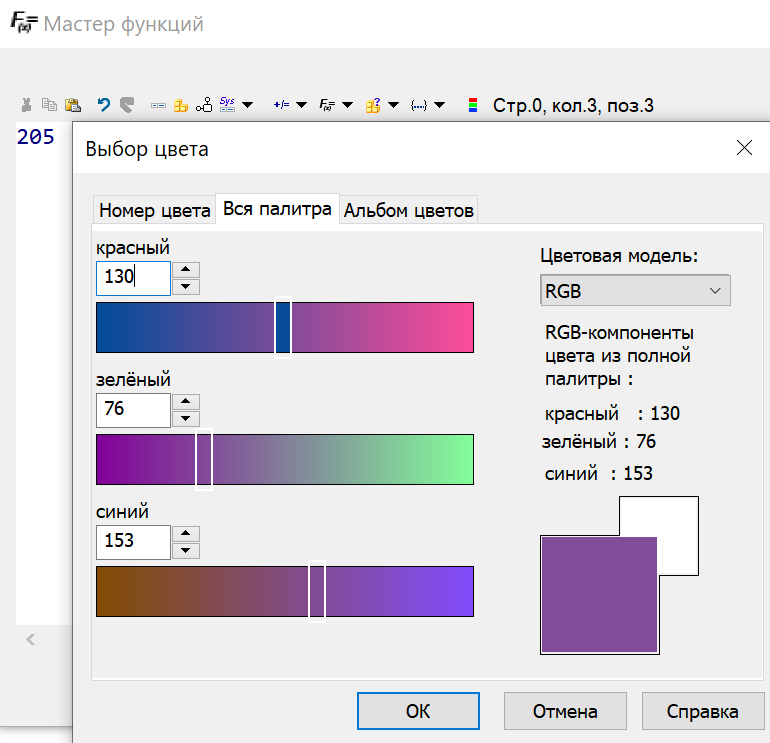

А если мы зададим значение во вкладке "Вся палитра" 130, 76, 153, то в самом мастере функций будет прописано значение 205:

195 - это номер цвета, соответствующий значениям RGB 114, 76, 153

А 205 - это номер цвета, соответствующий значениям RGB 133, 76, 153

То есть, прослеживается логика, что при выборе цвета через вкладку "Вся палитра" Мастер функций подбирает/округляет цвет до ближайшего цвета из вкладки "Номер цвета".

"это не баг, а фича"

Nano

https://forum.nanocad.ru/discussion/comment/692#Comment_692

Спасибо за ответ! Пробывали так, не получается присвоить цвет. В связи с этим и возник вопрос. Непонятно это баг программы или как-то по другому надо прописывать цвет
