Координаты точки в выноске

Siblis

Для того чтобы в выноске автоматически проставлялись координаты Х и Y точки которую указываете на чертеже необходимо сделать следующее:

ВНИМАНИЕ: Координаты в выноске будут поменяны местами относительно координат модели.

В приложенном файле есть таблица и выноска.

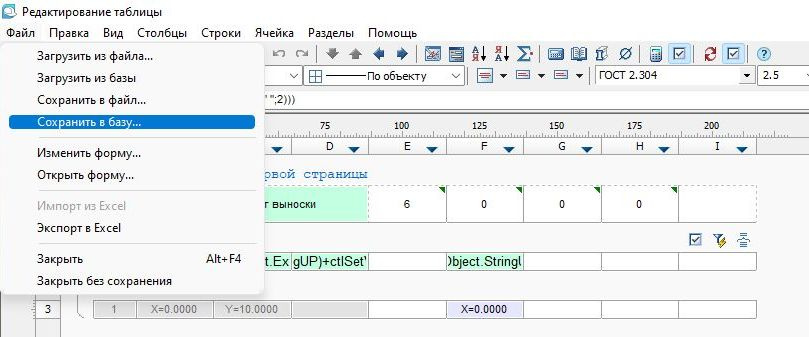

1. Заходите в таблицу двойным кликом и выбираете сохранить в базу

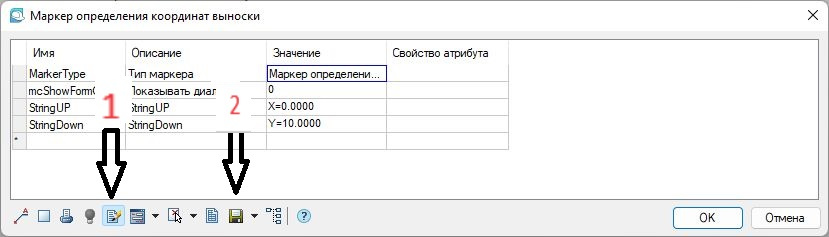

2. Заходите в выноску и внизу кликаете сначала на "редактировать свойства маркера" затем на "сохранить изменения в базе".

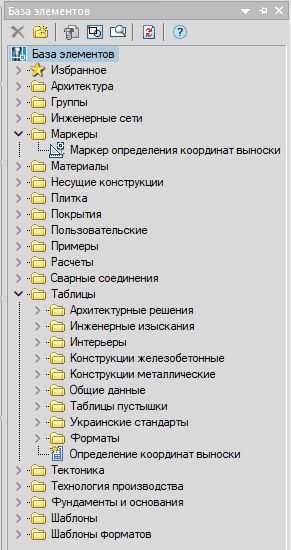

3. В базе элементов появятся две строки. В разделе "таблицы"- определение координат выноски, в разделе "Маркеры"- маркер определения координат выноски.

Это действия необходимо выполнить единожды.

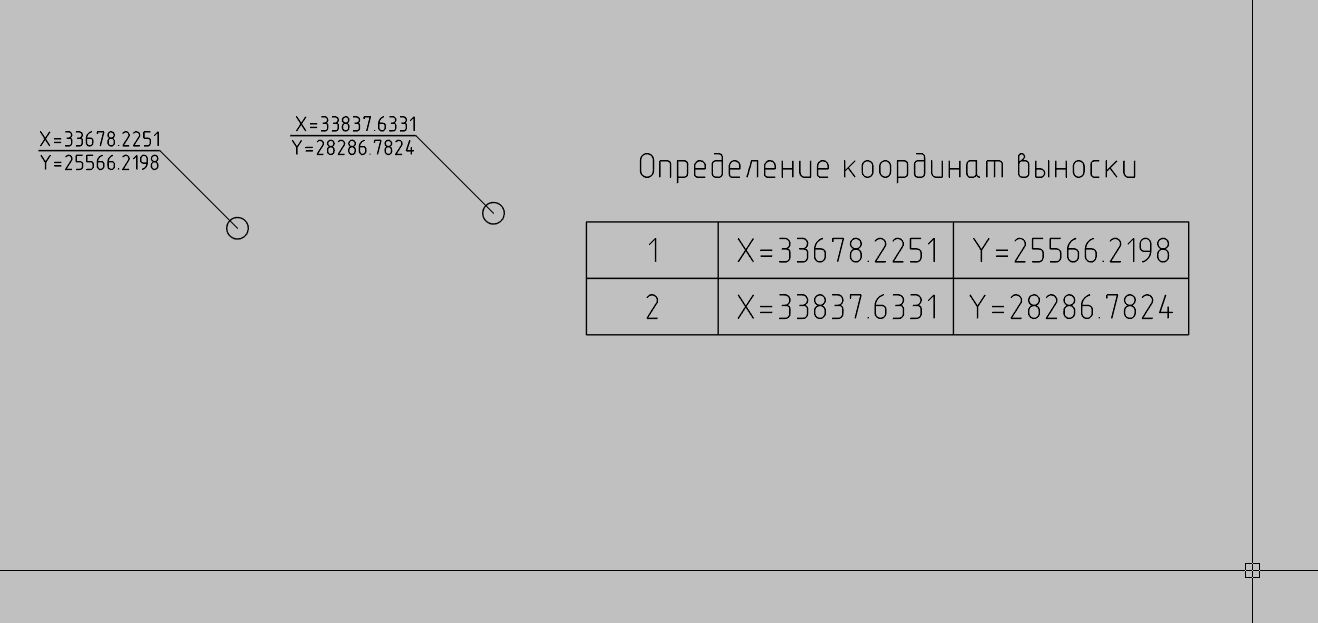

Далее в чертеж где необходимы координаты из базы вставляется сначала таблица "определение координат выноски", а затем маркер координат. В итоге будет вставляться выноска с координатами (поменянными местами)

координаты точки в выноске.rar

MCAD

@Siblis , хотел в личные сообщения, но не получилось :(

24.1 уже отдает не Point

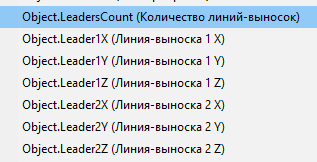

А координаты:

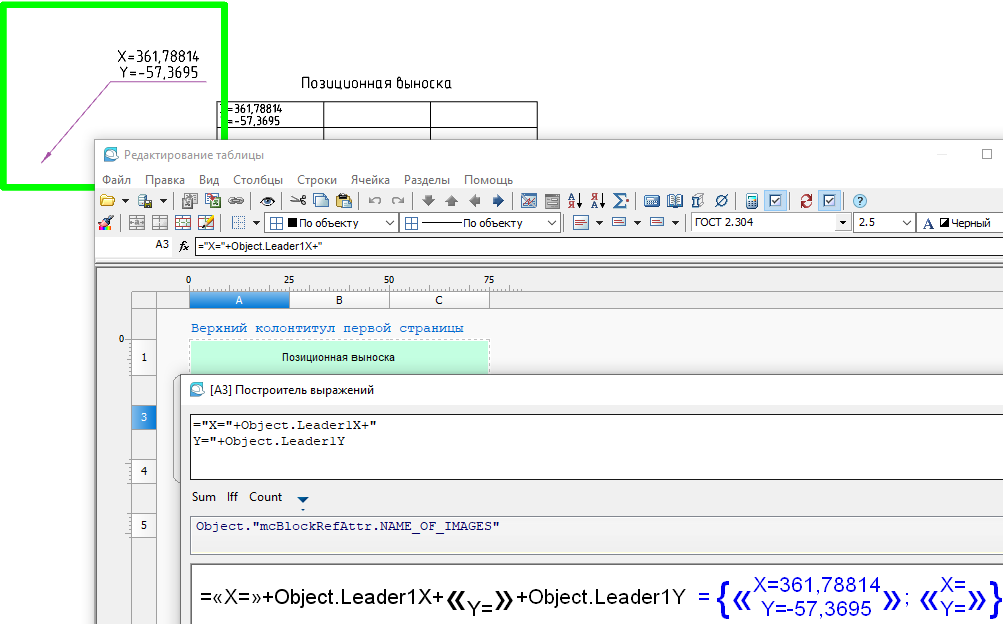

И можно обойтись без уМаркера, например, "Позиционной выноской"

Можно качать и пробовать.

https://cloud.mail.ru/public/J6rb/Wn2uH7MTV

Это я проверил и войдет в релиз

Siblis

Так так тааак. Ничего не понял, но очень надо поправить т.к сейчас 23.1 но будем обновляться до 24.1. А таблицу эту возможно Вы и делали на старом форуме. Я просто сохранил её, как мог поправил (перевернул X и Y) и приятно пользовался. Сам то я этих Object-ах не понимаю.

P.S. что скачать непонятно, видимо не приложили

MCAD

P.S. что скачать непонятно, видимо не приложили

@Siblis Письмо должно было быть со ссылкой

Если не получится - пишите своему дилеру (должен посодействовать)

svktn

подскажите как ограничить в выносках знаки после запятой до 2-х?

Siblis

Определение координат с округлением.dwg

Добавил округление до двух знаков. проверяйте

MCAD

https://forum.nanocad.ru/discussion/comment/3104#Comment_3104

Кстати, сейчас можно сразу получать число Object.Leader1X , а не точку (point)

https://cloud.mail.ru/public/111f/oTukAUbdF

и обойтись без маркера - платформенной выноской

Olga94

Скажите пожалуйста, возможно ли через таблицу определять вывод строительных координат?

doctorRAZ

https://forum.nanocad.ru/discussion/comment/3270#Comment_3270

Если видишь их свойства в таблице, то можно

А что это о такое? Строительные координаты..

MCAD

вывод строительных координат

Это про UCS?

На примере маркера

https://cloud.mail.ru/public/2b6X/pfY3fDf4p

Но без учёта, что теперь

Кстати, сейчас можно сразу получать число Object.Leader1X , а не точку (point)
