Ошибки в nanoCAD BIM Электро
Комментарии
-

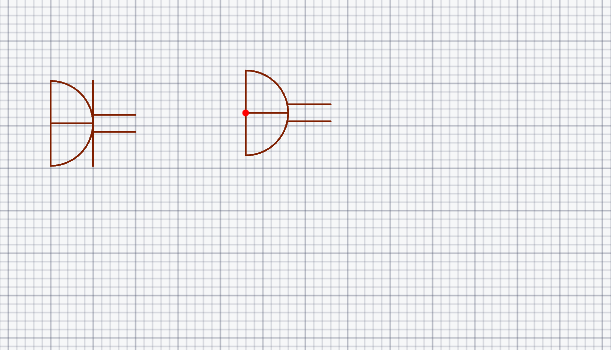

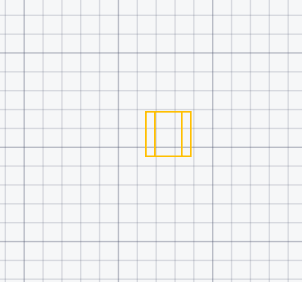

Здравствуйте! Пытаюсь подключить светильник, но нет точки подключения в 1 варианте, хотя если брать другое обозначение, того же самого светильника, то точка подключения есть, как подключить к первому варианту?
Тоже самое с розетками
0 -
Был несколько лет назад такой прикол. При условии, что это одно и тоже УГО.
Решение было заменой одного файла на другой (возможно админы выложат данный файл, у меня потерялось за давностью лет). Будет понятнее, если выложите предысторию данного ЧП.
А вообще, самое легкое - просто заменить на другое УГО (если их немного и они не подключены)
0 -
как это одного файла на другой?
Предистории никакой нет.) До этого работал в Нанокад электро 11.0, решил попробовать проект в БИМ 24, только начал светильники расставлять с розетками и получается без точки подключения. Что делать и как знаю, но с таким впервые сталкиваюсь
0 -
Может галочку какую нибудь поставить?
0 -
Разместите файл с этой проблемой на форме. Посмотрим. у всех ли воспроизведется эта ошибка.
0 -
а какой файл?
0 -
-

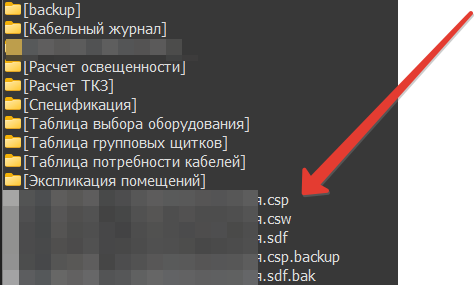

Сам проект и файл DWG, в котором воспроизводится проблема.
0 -
https://disk.yandex.ru/d/npc5qSREs8Zffg
0 -
Не получается?
0 -

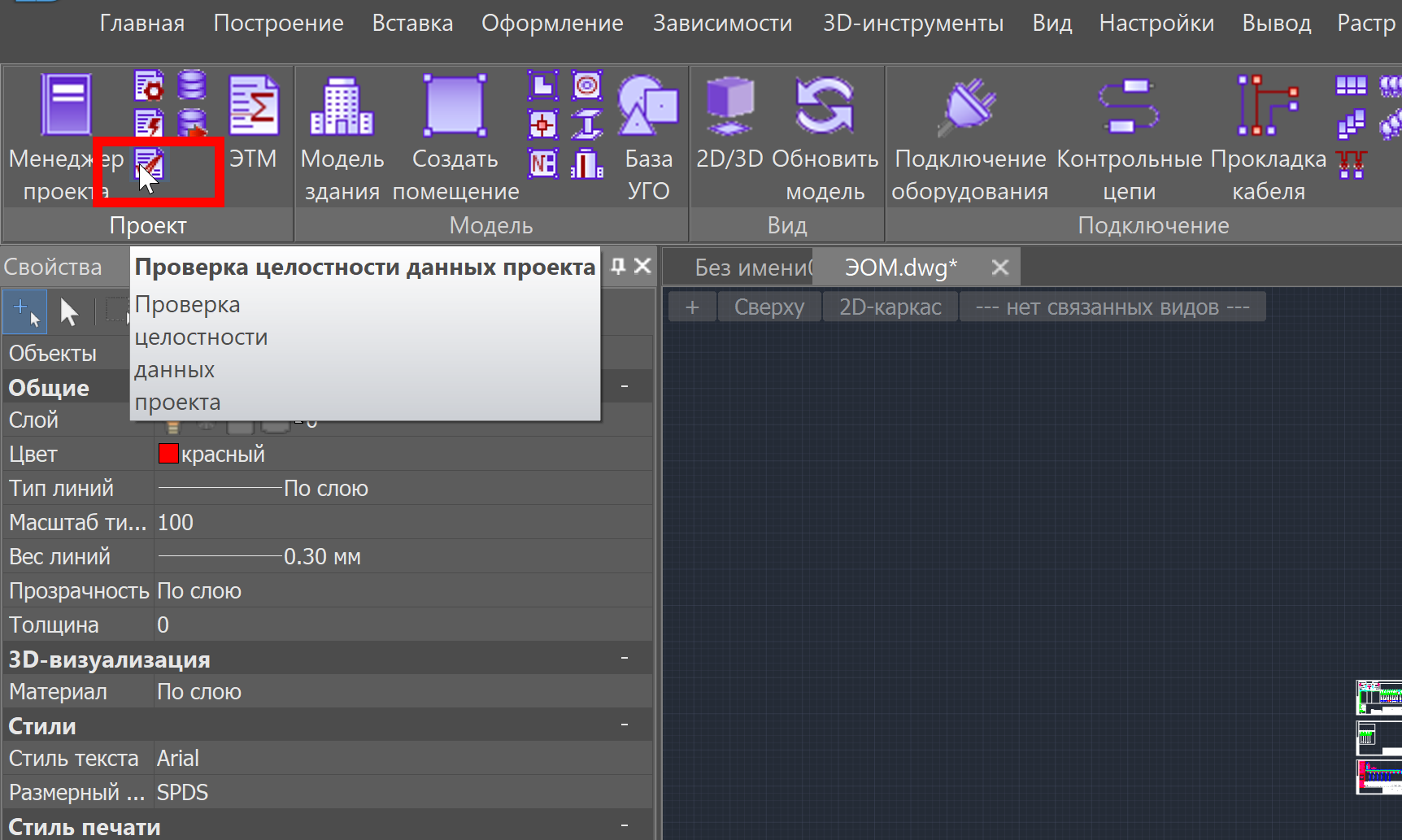

@forgeprojects52 Приветствую, нажмите, у себя кнопку "проверить целостность проекта"

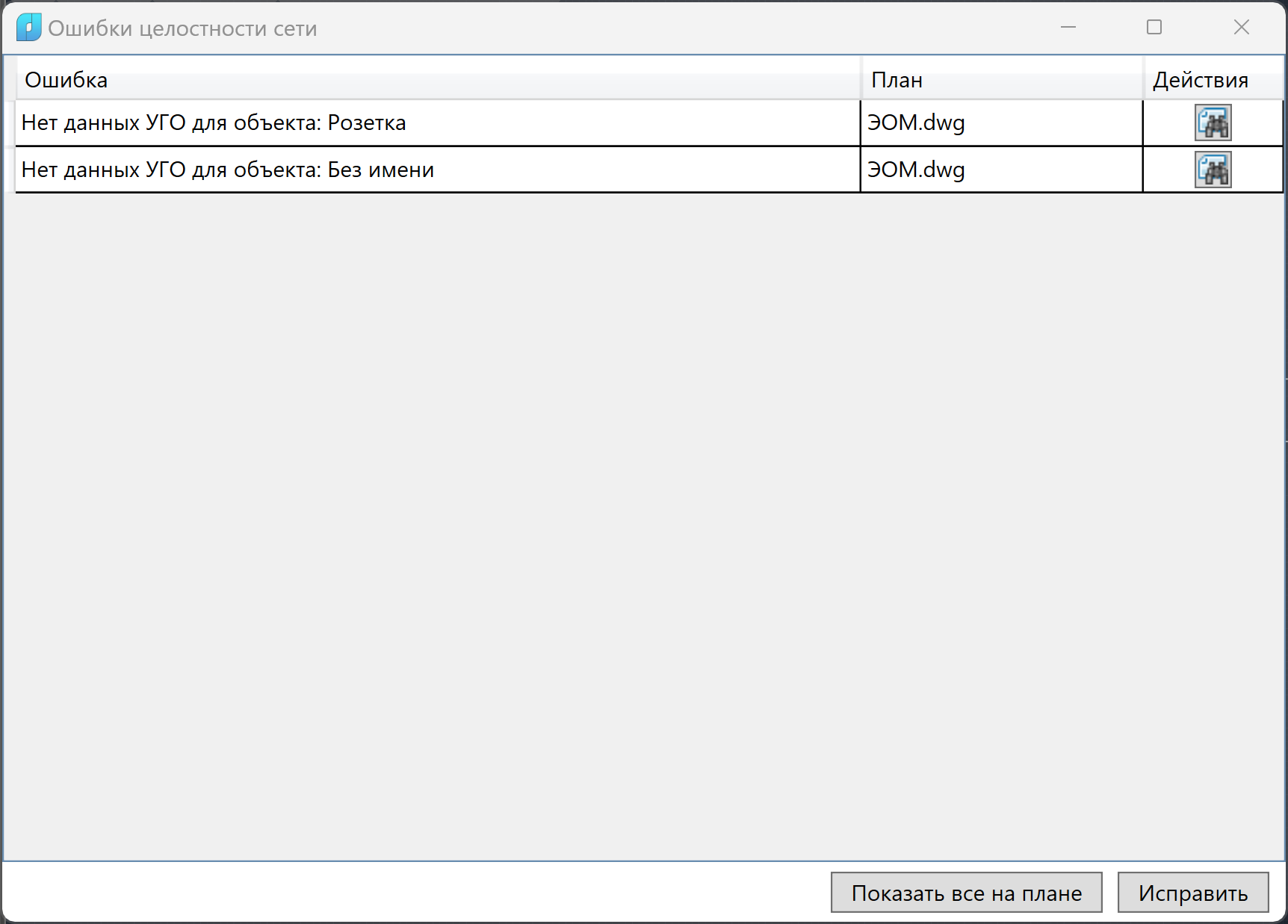

Программа показывает, что УГО проблемные и предлагает их исправить
1 -

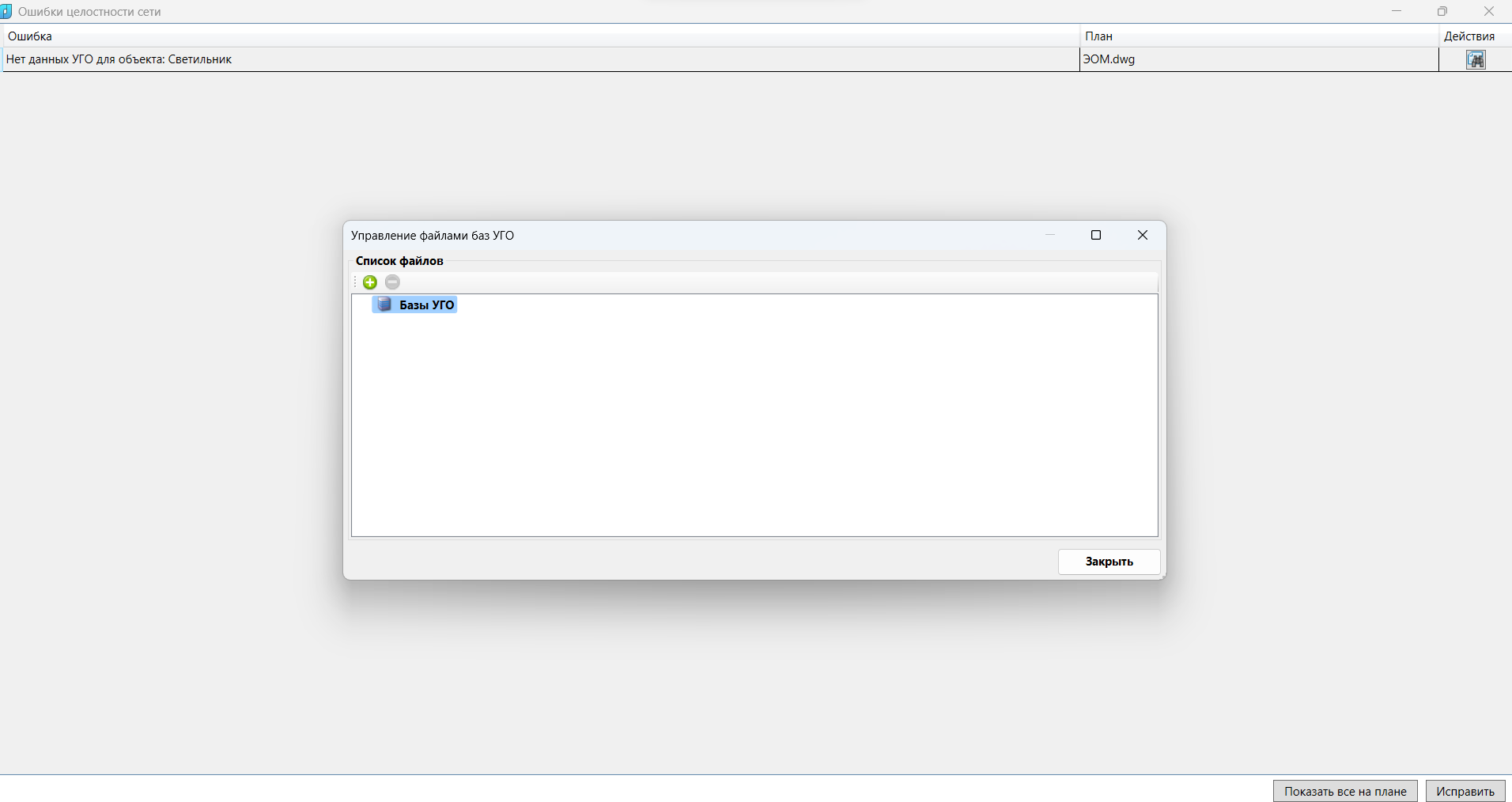

Нажал кнопку исправить появилось окно Базы УГО
А где вязть базу УГО или как добавить в Базу УГО
0 -

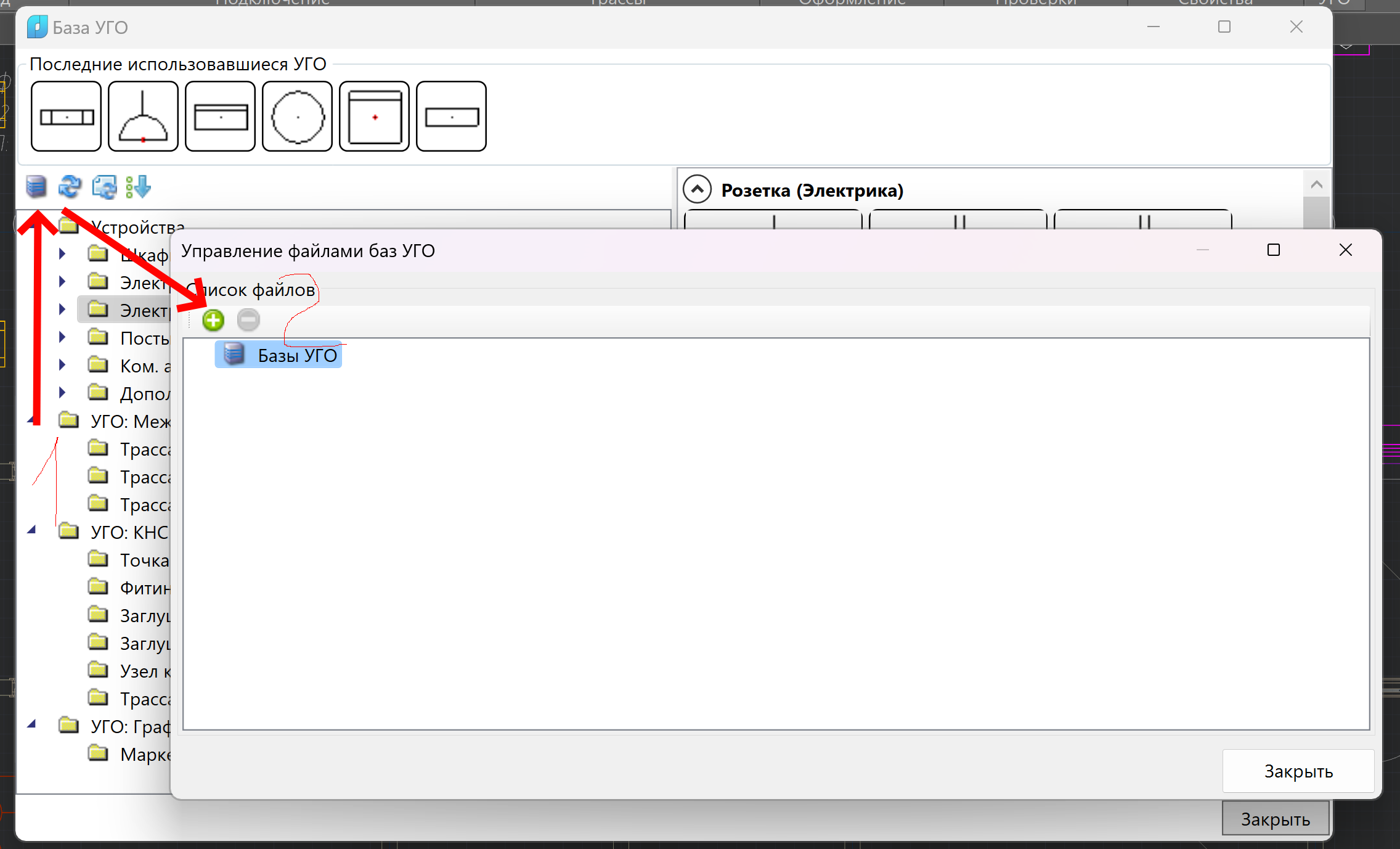

@forgeprojects52 По умолчанию база УГО располагается по пути: C:\ProgramData\Nanosoft\nanoCAD BIM Электро x64 24.0\UgoBase\UGOBASE_07. Сами УГО хранятся в dwg-файле "el_ugo_base".
0 -
Поделитесь пожалуйста такими файлами, может у меня криво установилась
0 -
0
-
Спасибо!
0 -
Добрый день! С 1 марта 2024 года требуется установка УЗДП по СП256, подскажите пожалуйста, как УЗДП вставить в схему. Схема во вложении.
https://disk.yandex.ru/d/JFPg4o1ESBNDsg
0 -
Скорее всего уже вручную, или сделать "костыль" УЗДП из контатора. Просьба в следующий раз аналогичные вопросы задавать на ветке "Осваиваю Нанокад Электро". Здесь все таки обсуждают ошибки, и желательно, чтоб разработчики не потеряли суть проблемы между обсуждением вопросов не по теме.
1 -
@Дмитрий_Е Спасибо. @forgeprojects52, да на 24 версии и ниже можно использовать мало используемые ком. аппараты как УЗДП. В скором времени будет обновление, где появится полноценное УЗДП
0 -
А какое отношение вопрос имеет к теме?
Это ошибка?
0 -
Нет, выбрал не ту ветку
0 -
Оформил вопрос в другой ветке
0 -
Ранее, ещё в старом форуме было:

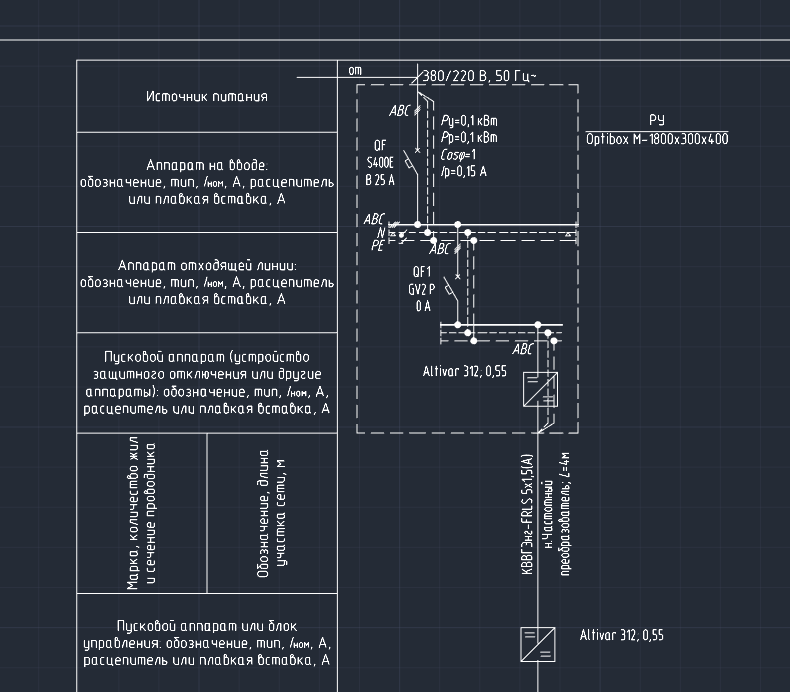

- При генерации схемы не выводит <Freq_Trans_Model> для блока SCHEMA_FREQ_TRANSFORMER_LINE.
- Правило формирования наименования блоков фидеров XXX_YYY+YYY… для отходящего фидера от ввода присоединения с промежуточным оборудованием в линии не работает на примере блока с преобразователем частоты: SCHEMA_FREQ_TRANSFORMER_LINE - старое название; DOUT_UZ - новое название.
Есть исправление?
0 -
@Walkmax, поизучал вопрос, по параметрам для блока SCHEMA_FREQ_TRANSFORMER_LINE с частотным преобразователем задача заведена, параметры не выводятся.
По второму замечанию не совсем понятно SCHEMA_FREQ_TRANSFORMER_LINE - блок линий и оборудования в линиях; DOUT_UZ - блок коммутационных аппаратов. Правило XXX_YYY+YYY… работает только с коммутационными аппаратами. И то и то выводится на схему, можете уточнить конкретное имя блока какое не работает?
0 -
По второму пункту
ещё раз посмотрю, может сам что-то напутал- посмотрел/вспомнил, вы правы, блок отходящей линии с промежуточным оборудованием строится от коммутационного аппарата (DOUT) и правило XXX_YYY+YYY… работает только с коммутационными аппаратами, именно это я и подразумевал в описании, т.е. я имел в виду то, что не лишним будет подчинить этому правилу и блоки промежуточного оборудования, что позволит уменьшить работу по редактированию схемы после генерации.Из нового (свеженайденного) - Не работает автоматическая маркировка УКРМ по маске <№ секции РУ>.
0 -

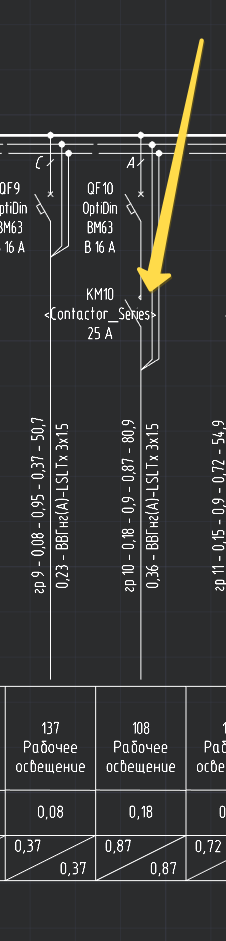

Тогда в копилку. Подскажите, это только у меня в шаблонах такая ошибка на контакторах?
0 -
Это точно синтаксическая ошибка в коде параметра.
Если параметр написан правильно, то при ошибке ПО код просто заменится на «ничто», если параметр написан с ошибкой, то ПО его не распознает и оставит как текст без изменений, как на вашем примере.Ищите лишние символы внутреннего форматирования.
1 -
Это ошибка в базе данных получается? Или внутри блока?
0 -
Это означает, что вы неправильно написали имя параметра в шаблоне однолинейной схемы. Проверьте внимательно. Еще нужно учитывать, что любой CAD записывает персональное форматирование текста в сам текст. Делает он это невидимыми символами (их можно увидеть в странице свойств). Они могут дописываться самостоятельно, если вы скопировали текст (например, из Руководства пользователя) и вставили. Лучше напишите его руками.
Но ошибку в программе тоже исключать нельзя. Пока сам проверить не могу. В командировке.
0 -
Из нового (свеженайденного) - Не работает автоматическая маркировка УКРМ по маске <№ секции РУ>.
Проверим, поправим.
0
