Ошибки в nanoCAD BIM Электро

Не работает для авдт пробовал и производителей менял не получается. Это на вводе аппарат

Конечно. Позже изменил высоту и слой не печатаемый сделал (чтобы потом разобраться) и отобразилось. Был какой то глюк я так и не понял от чего…

Замечена ошибка в проверке прокладке кабелей.
Если построить схему типа РУ→ЯУ→ЭП, соединить трассой ЯУ→ЭП, то при прокладке кабелей будет «успешно проложен», не смотря на то, что РУ→ЯУ не соединён трассой и соответственно кабель от РУ к ЯУ не проложен.

Согласен. Неудачный пример выложил второпях - с недоделанным системами автоматики (и ссылками на другие разделы), - но и мысль была совсем про другое. Я дал схему, которая вот так выглядит изначально, обновляется в режиме реального времени, даже если переместить элементы в другие места. А ещё из этих схем можно продублировать любой элемент в другие схемы, о они будут обновляться при каждом пересчете.

Как по мне - так должна работать автоматизированная система проектирования, а не так, как это придумали в NanoCAD Электро в итоге.

Не знаю, обращал ли кто-нибудь внимание на такую ошибку.

Если нагрузки розеток выбирать через технологическое задание, то не работает обновление позиционных обозначений. Т.е. на планах будет показывать позиционное обозначение верное, но в ЭТМ названия будут с ошибками (точнее то прежнее, откуда эта розетка была скопирована, или с плана, если работает автоматическое обновление Маркировки).

Добрый день. Просьба проверить параметр ГХ "не учитывать на вводе в здание". Что-то у меня никак не выходит заставить его работать, все равно электроприемники с такой ГХ попадают в расчетную нагрузку.

а какая версия NC и какие параметры щитов у Вас? Что-то кроме настроек в ГХ делаете?

Спасибо, буду у себя разбираться

В свойствах РУ не забыли задать, что это ввод в здание?

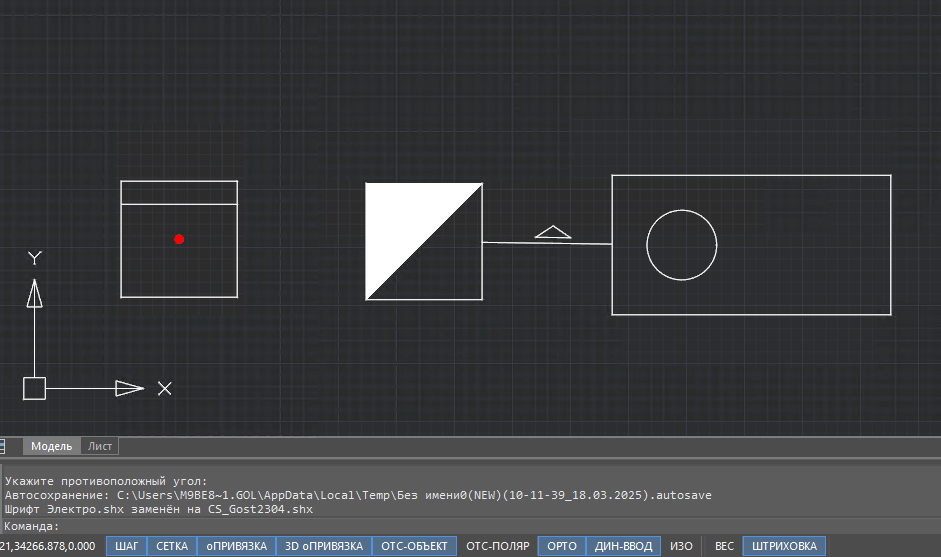

Добрый день. Вопрос про присоединении УГО к трассе. Иногда при копировании УГО, трасса перестает цепляться (красный маркер не исчезает). Приходится каждый элемент вручную тыкать на присоединение.

С чем это связано? не могу отследить закономерность ошибки. Создаю новое УГО (присоединяется все ок) но после копирования ни к копиям ни к самой изначальной УГО уже не присоединить трассу..

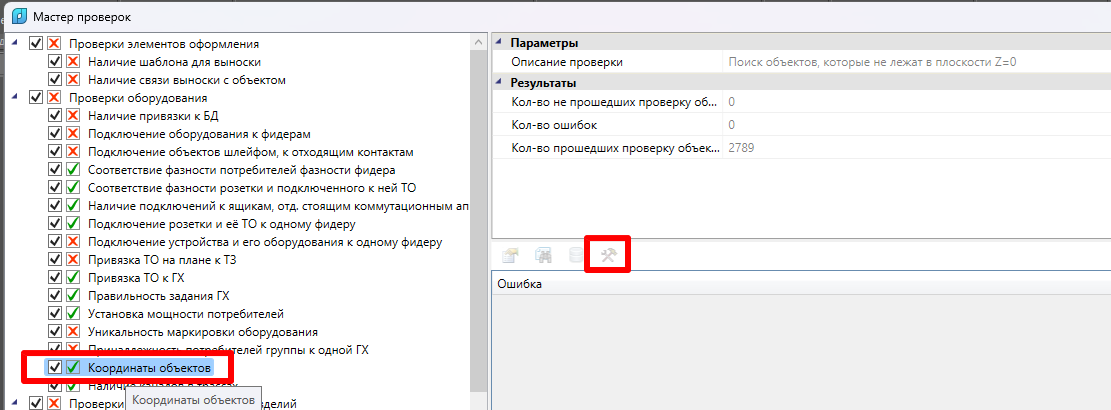

Прежде чем начать работать на подложке АР или ГП надо её набок повернуть и посмотреть насколько аккуратен был её автор, в 90% случаев смещение по Z происходит по причине привязки к чему-то что имеет Z ≠ 0.

Коллеги, добрый день!
У кого-нибудь встречался такой случай: выполняю "Прокладку кабеля". Трасса полностью строится от щита до электроприемника", но в итоге при заходе в ЭТМ трасса полностью пустая. Пробовал строить параллельные трассы, пробовал просто переподключить - все равно не получается. Где может быть ошибка?

Согласен с Владимиром.
1. Проверьте подключение элементов. К щиту подключены ЯУ и М, к ЯУ подключен М.
2. При прокладке кабеля обратите внимание на командную строку. Там пишется либо "Кабель успешно проложен до всех объектов", либо перечисляются элементы, до которых кабель не проложен.
